Die richtige Drehzahl entscheidet beim Drehen über Spanbildung, Oberfläche und Werkzeugstandzeit. Ich zeige hier den praktischen Weg von der Schnittgeschwindigkeit über den Werkstückdurchmesser bis zum fertigen Maschinenwert, damit du die Zahl nicht nur ausrechnest, sondern auch sicher einsetzt.
Dazu gehe ich auf die saubere Einheitenwahl, die Rolle von G96 und G97 sowie auf die typischen Fehler ein, die in der Werkstatt schnell zu schlechten Ergebnissen führen. Am Ende hast du eine belastbare Vorgehensweise, die auch bei wechselnden Durchmessern und unterschiedlichen Werkstoffen funktioniert.
Die wichtigsten Punkte auf einen Blick
- Die Drehzahl n ergibt sich aus Schnittgeschwindigkeit vc und aktuellem Durchmesser D.
- Beim Drehen ist D immer der wirksame Werkstückdurchmesser, nicht irgendein theoretischer Rohteilwert.
- Mit n = vc × 1000 / (π × D) rechnest du in der Praxis zuverlässig, wenn vc in m/min und D in mm vorliegt.
- Die passende Schnittgeschwindigkeit nimmst du aus Tabellen, Herstellerdaten oder bewährten Richtwerten für Werkstoff und Werkzeug.
- Bei wechselndem Durchmesser ist G96 oft sinnvoll, bei fixer Spindelzahl eher G97.
- Maschinenlimit, Spannmittel und Werkzeugstandzeit begrenzen den theoretisch berechneten Wert nach oben.
Was die Drehzahl beim Drehen wirklich beschreibt
Beim Drehen rotiert in der Regel das Werkstück, nicht das Werkzeug. Die Drehzahl n gibt also an, wie viele Umdrehungen das Werkstück pro Minute macht, während die Schnittgeschwindigkeit vc beschreibt, wie schnell die Schneide relativ zur Werkstückoberfläche läuft.
Der Zusammenhang ist simpel, aber in der Praxis entscheidend: Je kleiner der Durchmesser, desto höher muss die Drehzahl sein, wenn die Schnittgeschwindigkeit gleich bleiben soll. Genau deshalb ist Plandrehen so interessant, denn dort verändert sich der wirksame Durchmesser während der Bearbeitung fortlaufend.
Ich denke bei der Drehzahl nie isoliert, sondern immer als Teil des gesamten Zerspanungsfensters: Werkstoff, Schneidstoff, Durchmesser, Stabilität und Kühlsituation gehören zusammen. Genau aus diesem Grund lohnt sich der Blick auf die Formel und ihre Einheiten.
Die Formel und ihre Einheiten ohne Stolperfallen

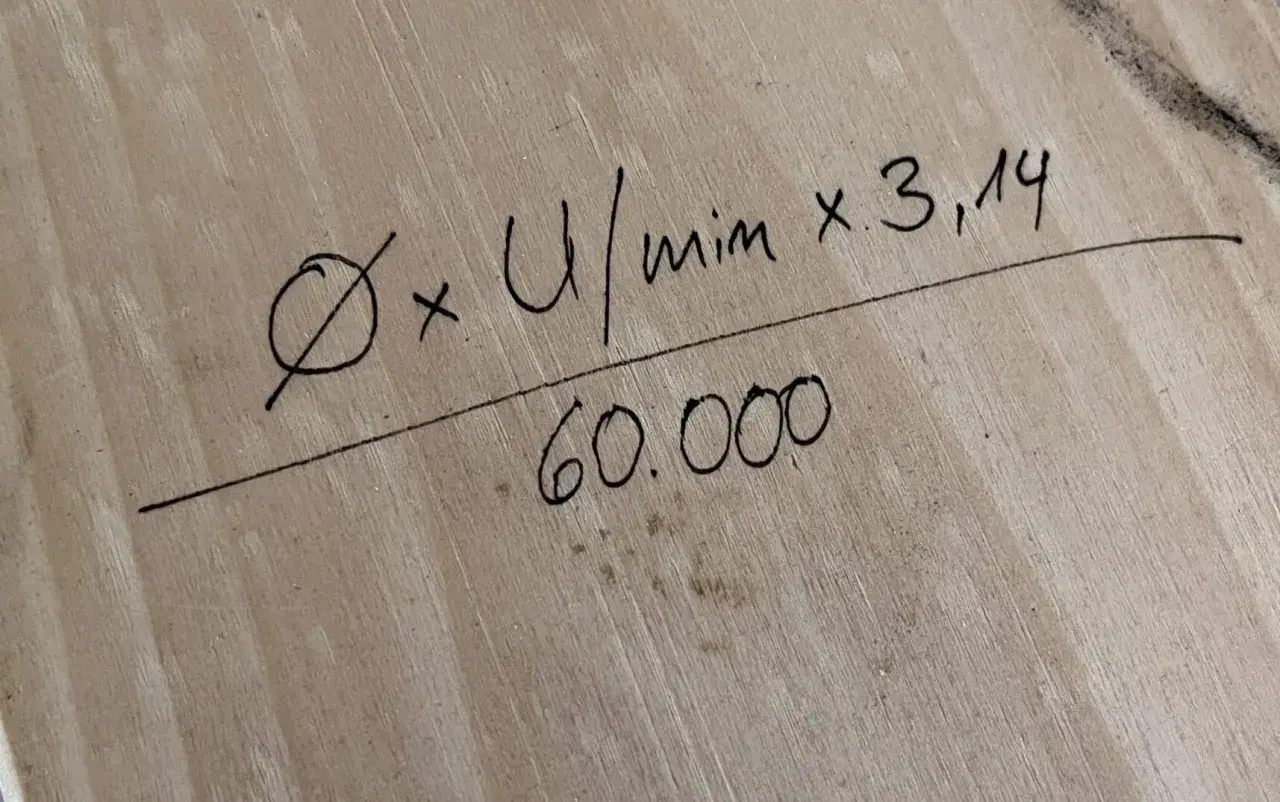

Die Grundformel ist die Basis jeder sauberen Berechnung:
n = vc × 1000 / (π × D)
Damit die Rechnung stimmt, müssen die Einheiten zusammenpassen. Der Faktor 1000 sorgt dafür, dass aus Metern pro Minute und Millimetern eine drehzahlfähige Einheit pro Minute wird.
| Symbol | Bedeutung | Einheit | Praxis-Hinweis |
|---|---|---|---|
| n | Drehzahl | 1/min | Das ist der Wert, den du an der Maschine oder in der CNC brauchst. |
| vc | Schnittgeschwindigkeit | m/min | Den Startwert nehme ich aus Tabellen oder Herstellerangaben. |
| D | Werkstückdurchmesser | mm | Beim Drehen zählt der aktuelle Bearbeitungsdurchmesser. |
| π | Kreiszahl | - | Für die Praxis genügt 3,14159. |
Wenn ich eine Rechnung nachvollziehe, prüfe ich zuerst die Einheitenspur und erst danach den Zahlenwert. Genau daran entscheiden sich die meisten vermeidbaren Fehler. Im nächsten Schritt geht es darum, wie man die passende Schnittgeschwindigkeit überhaupt sinnvoll auswählt.
Wie ich die passende Schnittgeschwindigkeit auswähle
Die Formel gibt dir nur die Drehzahl. Den eigentlichen Startpunkt liefert die Schnittgeschwindigkeit vc, und die wähle ich nie aus dem Bauch. Siemens beschreibt in einer Einsteiger-Anleitung denselben Ablauf: erst die passende Schnittgeschwindigkeit aus Tabellen oder Herstellerunterlagen bestimmen, dann daraus die Drehzahl ableiten.
Für die Auswahl schaue ich vor allem auf diese Punkte:
- Werkstoff des Werkstücks - zähes Material verlangt meist vorsichtigere Werte als gut zerspanbare Stähle oder Aluminium.
- Schneidstoff des Werkzeugs - Hartmetall erlaubt in vielen Fällen höhere vc-Werte als HSS, ist aber kein Freifahrtschein für jeden Fall.
- Bearbeitungsart - Schruppen, Schlichten und Stechen liegen oft nicht auf demselben Niveau.
- Kühlschmierung - gute Schmierung kann Wärme und Verschleiß reduzieren, ersetzt aber keine saubere Grundwahl.
- Steifigkeit der Aufspannung - lange Auskragung, dünne Werkstücke oder vibrationsanfällige Setups sprechen für konservativere Werte.
Wenn ich zwischen zwei plausiblen Tabellenwerten schwanke, nehme ich bei unsicherer Aufspannung den niedrigeren Startwert und arbeite mich von dort sauber nach oben. Das ist meist produktiver als ein zu aggressiver Einstieg mit unnötigem Verschleiß. Sobald der Startwert steht, lohnt sich der Blick auf konkrete Rechenbeispiele.
Rechenbeispiele für Außen-, Innen- und Plandrehen
Die folgenden Beispiele zeigen, wie stark der Durchmesser die Drehzahl beeinflusst. Ich verwende bewusst denselben vc-Wert, damit der Effekt sofort sichtbar wird.
| Fall | Daten | Rechnung | Ergebnis |
|---|---|---|---|
| Außendrehen an Ø20 mm | vc = 180 m/min | n = 180 × 1000 / (π × 20) | ca. 2865 1/min |
| Außendrehen an Ø80 mm | vc = 180 m/min | n = 180 × 1000 / (π × 80) | ca. 716 1/min |
| Plandrehen von Ø60 mm nach Ø10 mm | vc = 180 m/min | n steigt mit kleinerem Durchmesser stark an | von ca. 955 auf ca. 5730 1/min |
Am letzten Beispiel sieht man den Praxispunkt, an dem viele Fehler entstehen: Richtung Werkstückmitte wird die Drehzahl theoretisch sehr hoch. Ohne Begrenzung läuft die Rechnung ins Unendliche, obwohl die Maschine, das Spannmittel oder der Schneidstoff längst am Limit sind.
Für die Werkstatt heißt das: Die Formel liefert den rechnerischen Wert, aber der reale Einsatzwert muss immer an Maschine und Prozess angepasst werden. Genau dafür sind die Steuerungsmodi G96 und G97 so wichtig.
Warum G96 und G97 in der Steuerung den Unterschied machen
Beim CNC-Drehen ist die Frage oft nicht nur, welche Drehzahl berechnet wurde, sondern wie die Steuerung damit umgehen soll. G96 steht für konstante Schnittgeschwindigkeit, G97 für konstante Drehzahl.
- G96 setze ich ein, wenn der Durchmesser während der Bearbeitung stark schwankt und ich die Schnittgeschwindigkeit möglichst konstant halten will.
- G97 nutze ich, wenn eine feste Drehzahl gebraucht wird oder das Verfahren bewusst mit unveränderter Spindelzahl laufen soll.
- Bei Plandrehen ist G96 oft die bessere Wahl, weil der wirksame Durchmesser von außen zur Mitte hin abnimmt.
- Eine Drehzahlgrenze gehört immer dazu, sonst wird die Drehzahl am kleinen Durchmesser unnötig hoch.
In der Praxis ist G96 deshalb für viele Drehaufgaben die elegantere Lösung, aber nur dann, wenn die Begrenzung sauber gesetzt ist und die Maschine den Prozess stabil halten kann. Genau daran scheitern mehr Setups als an der eigentlichen Formel. Die häufigsten Stolperfallen sind meist banaler, als man denkt.
Die häufigsten Fehler beim Berechnen der Drehzahl
Ich sehe in der Werkstatt immer wieder dieselben Fehler, und fast alle lassen sich mit einem kurzen Kontrollblick vermeiden:
- Einheiten werden gemischt - vc in m/min und D in mm ist korrekt, aber nur mit dem Faktor 1000. Ohne ihn liegt das Ergebnis massiv daneben.
- Der falsche Durchmesser wird verwendet - besonders beim Plandrehen wird oft mit einem Startwert gerechnet, obwohl der wirksame Durchmesser schon kleiner ist.
- Tabellenwerte werden blind übernommen - ein Wert aus dem Katalog ist ein Startpunkt, keine Garantie für dein konkretes Setup.
- Maschinen- oder Spannmittelgrenzen werden ignoriert - eine rechnerisch passende Drehzahl kann mechanisch trotzdem unzulässig sein.
- Der Vorschub wird vergessen - bei f in mm/U verändert sich die Vorschubgeschwindigkeit direkt mit n.
- Zu aggressiv gerundet wird - ein gerundeter Wert ist normal, aber nicht jeder aufgerundete Wert ist sinnvoll.
Mein pragmatischer Ansatz ist einfach: erst die Rechnung, dann die Plausibilität. Wenn Drehzahl, Spanbild, Geräusch und Maschinenlimit zusammenpassen, ist der Wert brauchbar. Wenn nicht, korrigiere ich lieber früh als nach dem ersten Werkzeugverschleiß.
Die letzte Kontrolle vor dem Start
Bevor ich die Spindel anlaufen lasse, gehe ich innerlich immer dieselbe kurze Liste durch:
- Ist der aktuelle Durchmesser richtig gemessen oder sinnvoll angesetzt?
- Kommt die Schnittgeschwindigkeit aus einer belastbaren Quelle für Werkstoff und Werkzeug?
- Stimmen die Einheiten in der Formel?
- Ist die Drehzahl innerhalb von Maschinen-, Spannmittel- und Werkzeuggrenzen?
- Passt der Vorschub dazu, oder muss er ebenfalls nachgezogen werden?
- Ist bei wechselndem Durchmesser G96 sinnvoll, oder bleibt G97 die robustere Wahl?
Wenn diese Punkte sauber sitzen, ist die berechnete Drehzahl nicht nur eine Zahl auf dem Papier, sondern ein brauchbarer Startwert für einen stabilen Zerspanungsprozess. Danach entscheide ich über Feinanpassungen an Oberfläche, Standzeit und Prozessruhe direkt an der Maschine.
