Ein Elektromagnet wirkt technisch schlicht, ist in der Praxis aber ein gutes Beispiel dafür, wie stark Physik von Details abhängt. Ich zerlege das Thema deshalb in Bauteile, Magnetfeld und typische Einsatzgrenzen, damit klar wird, warum eine Spule mit Kern manchmal enorm kräftig zieht und manchmal überraschend wenig leistet. Wer den Aufbau versteht, erkennt auch sofort, welche Rolle Strom, Windungszahl, Luftspalt und Material wirklich spielen.
Die wichtigsten Bauteile und Wirkprinzipien auf einen Blick
- Die Grundidee ist einfach: Eine stromdurchflossene Spule erzeugt ein Magnetfeld, ein weicher Eisenkern verstärkt es.
- Besonders wichtig sind Stromstärke, Windungszahl, Kernmaterial und Luftspalt - sie bestimmen die Magnetkraft stärker als die meisten anderen Details.
- Ein kleiner Luftspalt erhöht die Wirkung deutlich, ein harter Stahlkern ist für einen schaltbaren Elektromagneten meist ungeeignet.
- Zu viel Strom bringt nicht nur mehr Feld, sondern auch deutlich mehr Wärme und damit Grenzen für den Dauerbetrieb.
- Je nach Aufgabe braucht man unterschiedliche Bauformen, etwa Zugmagnete, Haltemagnete oder schnell schaltende Relaismagnete.
Wie ein Elektromagnet aufgebaut ist

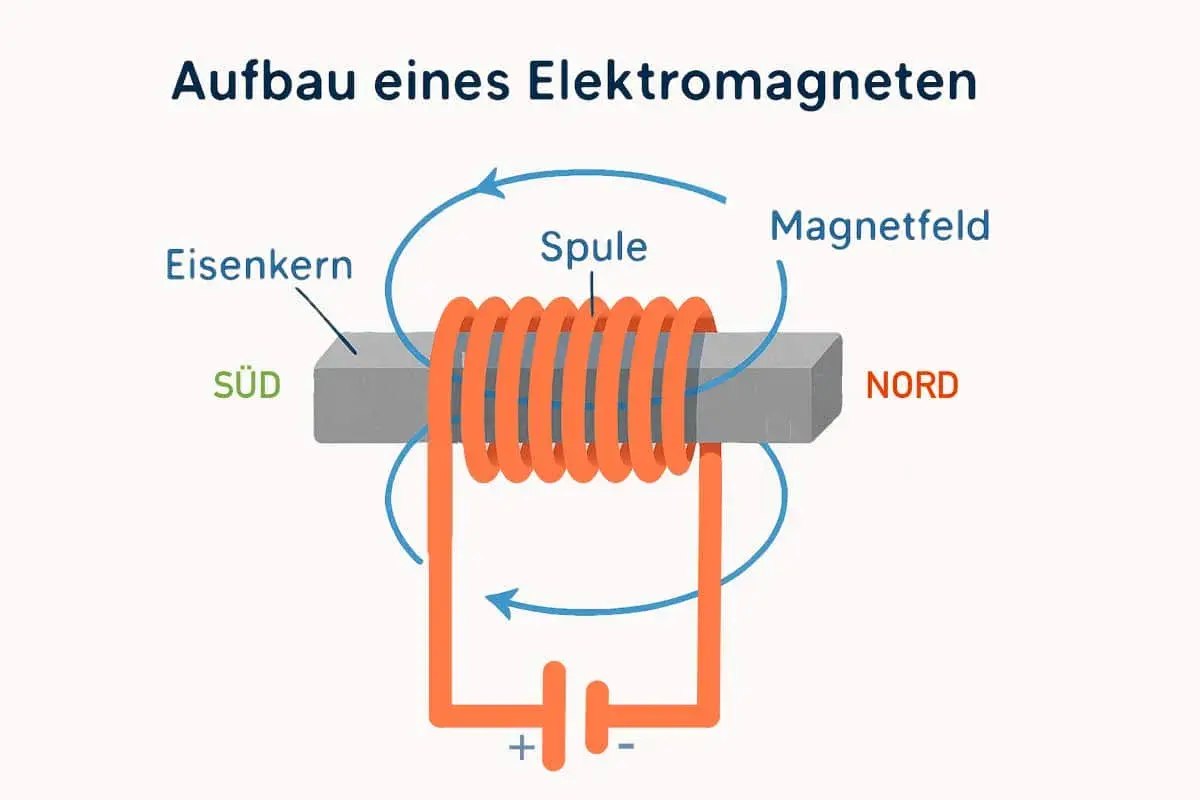

Wenn ich den Aufbau eines Elektromagneten erkläre, beginne ich immer mit vier Bausteinen: einer Spule aus isoliertem Kupferdraht, einem ferromagnetischen Kern, einer Stromquelle und oft einem Joch oder Polstück, das den magnetischen Kreis schließt. Die Spule ist das eigentliche Erzeugungselement, der Kern bündelt das Feld, und das Joch sorgt dafür, dass der magnetische Fluss möglichst wenig „ausfranst“.
Wichtig ist die Materialwahl. Für die meisten schaltbaren Elektromagnete nimmt man Weicheisen oder ähnliche weichmagnetische Werkstoffe, weil sie sich leicht magnetisieren und nach dem Abschalten schnell wieder entmagnetisieren lassen. Genau das unterscheidet sie von hartmagnetischen Stählen, die ihre Magnetisierung eher behalten würden. Für einen Elektromagneten ist das meist ein Nachteil, nicht ein Vorteil.
| Bauteil | Aufgabe | Praktische Bedeutung |
|---|---|---|
| Spule | Erzeugt das Magnetfeld | Mehr Windungen erhöhen die Feldwirkung, aber auch Widerstand und Bauraum. |
| Isolierter Draht | Verhindert Kurzschlüsse zwischen Windungen | Ohne Lackisolierung würde die Spule sofort ihre Funktion verlieren. |
| Weicheisenkern | Leitet und verstärkt den magnetischen Fluss | Hohe Permeabilität, geringe Restmagnetisierung, gute Schaltbarkeit. |
| Joch und Polstücke | Schließen den magnetischen Kreis | Je kleiner der Luftspalt, desto höher die nutzbare Kraft. |
| Stromquelle | Speist die Spule | Sie muss Strom und Spannung passend liefern, sonst wird der Magnet zu schwach oder zu heiß. |
Gerade das Joch wird oft unterschätzt. Es ist nicht nur ein Halter, sondern Teil des magnetischen Kreises. Wenn dieser Kreis sauber geführt ist, arbeitet der Magnet effizienter. Damit ist der mechanische Aufbau klar, aber die eigentliche Wirkung entsteht erst, sobald Strom durch die Spule fließt.
Warum Strom die Spule zum Magneten macht
Sobald elektrischer Strom durch einen Leiter fließt, entsteht um ihn herum ein Magnetfeld. Wickelt man den Leiter zur Spule, addieren sich die Felder der einzelnen Windungen. Genau dadurch wird aus einem einfachen Draht eine starke magnetische Quelle. Bei einer langen Spule ist das Feld im Inneren annähernd homogen, also relativ gleichmäßig verteilt.
Die Richtung des Feldes lässt sich mit der rechten-Hand-Regel bestimmen: Umschließt die rechte Hand die Spule so, dass die gekrümmten Finger in Stromrichtung zeigen, dann zeigt der Daumen in Richtung des magnetischen Nordpols. Das ist kein Dekorationsdetail, sondern hilft tatsächlich beim Verstehen von Polung und Einbaurichtung. In vielen technischen Anwendungen entscheidet das über die Bewegungsrichtung eines Ankers oder über die richtige Polung im Schaltkreis.
Der Eisenkern verstärkt das Ganze, weil er das Magnetfeld im Vergleich zu Luft viel leichter „durchlässt“. Physikalisch gesprochen hat er eine hohe magnetische Permeabilität. Dadurch konzentrieren sich die Feldlinien im Kern statt sich großräumig zu verteilen. Ohne Strom verschwindet diese Verstärkung fast vollständig wieder - und genau deshalb ist der Elektromagnet schaltbar.
Ein gutes Bild dafür ist der Vergleich zwischen einer Spule in Luft und derselben Spule mit Weicheisenkern: Die Spule erzeugt in beiden Fällen ein Feld, aber der Kern macht es deutlich dichter und damit nutzbarer. Entscheidend wird nun, wie stark dieses Feld am Ende tatsächlich ausfällt.
Welche Faktoren die Stärke wirklich bestimmen
Die Magnetkraft hängt nicht an einem einzigen Wert. In der Praxis bestimmen mehrere Größen gemeinsam das Ergebnis, und der Luftspalt ist oft der größte Hebel. Für eine lange, luftgefüllte Spule gilt näherungsweise: B ≈ μ0 · N · I / l. Dabei stehen N für die Windungszahl, I für den Strom und l für die Spulenlänge. Sobald ein ferromagnetischer Kern dazukommt, steigt die Feldstärke deutlich, bis das Material in die Sättigung geht.
| Einflussgröße | Was sie bewirkt | Worauf ich in der Praxis achte |
|---|---|---|
| Stromstärke | Mehr Strom bedeutet meist mehr Magnetfeld | Zu viel Strom erzeugt Wärme und kann die Spule beschädigen. |
| Windungszahl | Mehr Windungen verstärken das Feld | Mit jeder zusätzlichen Windung steigen Widerstand, Bauraum und Fertigungsaufwand. |
| Luftspalt | Je kleiner der Spalt, desto größer die Kraft | Schon kleine Abstände kosten viel Leistung, weil der magnetische Widerstand stark zunimmt. |
| Kernmaterial | Weichmagnetische Werkstoffe führen das Feld besser | Harte Werkstoffe oder falsche Legierungen bremsen die Wirkung und können Restmagnetismus hinterlassen. |
| Temperatur | Erwärmung erhöht den elektrischen Widerstand | Der Strom sinkt dann oft wieder leicht ab - die Spule wird also nicht einfach „unendlich stärker“. |
Ein Punkt, der in vielen Schul- oder Bastelprojekten zu kurz kommt, ist die Sättigung des Kerns. Ab einem gewissen Punkt bringt mehr Strom kaum noch zusätzliche Magnetkraft, sondern vor allem mehr Verlustwärme. Das ist der Moment, in dem die Physik klar sagt: Nicht weiter hochdrehen, sondern den Aufbau verbessern. Genau deshalb sind Luftspalt, Kernform und Kühlung oft wichtiger als bloße Leistungsdaten.
Im nächsten Schritt lohnt sich der Blick auf die verschiedenen Bauformen, weil dieselbe Grundidee je nach Aufgabe sehr unterschiedlich umgesetzt wird.
Welche Bauformen zu welcher Aufgabe passen
Ein Elektromagnet ist nicht automatisch für jede Aufgabe gleich gut geeignet. Die Geometrie entscheidet mit, ob der Magnet eher ziehen, halten, schalten oder linear bewegen soll. Ich unterscheide deshalb gern zwischen einigen typischen Bauarten, die sich in der Praxis bewährt haben.
| Bauform | Typische Eigenschaft | Geeignete Anwendung |
|---|---|---|
| Zug- oder Hubmagnet | Erzeugt eine gerichtete Zugbewegung | Ventile, Türöffner, einfache Aktoren |
| Haltemagnet | Große Haltekraft auf kurzer Distanz | Magnetische Fixierung, Greifsysteme, Halteplatten |
| Relais- oder Schützspule | Schnelles Schalten kleiner Wege | Elektromechanische Schalter, Steuertechnik |
| Wechselstrommagnet mit Schattierung | Ruhiger Lauf trotz Netzwechselstrom | Schütze, industrielle Antriebe, Schwingmagnete |
| Tauchspule ohne klassischen Eisenkern | Sehr lineare Bewegung, geringere Masse | Lautsprecher, Präzisionsantriebe, Messsysteme |
Die wichtigste Einsicht dabei: Mehr Eisen ist nicht automatisch besser. Für eine Haltefunktion brauche ich einen geschlossenen magnetischen Kreis und wenig Luftspalt. Für eine präzise lineare Bewegung kann dagegen eine andere Konstruktion sinnvoller sein, auch wenn sie scheinbar „weniger massiv“ wirkt. In echten Geräten zählt die passende Funktion, nicht das größte Bauteil.
Gerade bei Wechselstromsystemen kommen noch weitere Details hinzu, etwa die Vermeidung von Brummen oder das saubere Verhalten beim Nulldurchgang. Das führt direkt zu den häufigsten Fehlern, die ich in der Praxis immer wieder sehe.
Häufige Fehler bei Aufbau und Betrieb
Der häufigste Denkfehler ist erstaunlich simpel: Viele erwarten von einem Elektromagneten sofort sehr große Kraft, unabhängig von Geometrie und Versorgung. In Wirklichkeit wachsen die Probleme oft schneller als die Leistung. Ein paar typische Stolperstellen lassen sich aber klar benennen.
- Falscher Kern: Ein harter Stahlkern hält die Magnetisierung zu lange fest. Für Schaltaufgaben ist das meist ungünstig.
- Zu hoher Strom: Die Spule wird unnötig heiß, der Widerstand steigt, und die Isolation kann beschädigt werden.
- Zu großer Luftspalt: Die Magnetkraft bricht deutlich ein. Schon kleine Abstände machen in der Praxis einen großen Unterschied.
- Falsche Betriebsart: Eine Spule für Gleichstrom ist nicht automatisch für Wechselstrom geeignet, und umgekehrt gilt dasselbe.
- Kein Schutz beim Abschalten: Bei Gleichstrom entstehen Induktionsspannungen, die Schalter und Elektronik belasten können.
- Zu geringe Einschaltdauer beachtet: Was im Kurzzeitbetrieb funktioniert, kann im Dauerbetrieb thermisch scheitern.
Aus meiner Sicht wird die Elektronik oft nicht am Magneten selbst, sondern am Abschalten beschädigt. Die gespeicherte Energie in der Spule sucht sich dann einen Ausweg - meist an der falschen Stelle. Deshalb gehören Freilaufdioden bei Gleichstromanwendungen und passende Entstörmaßnahmen bei Wechselstrom nicht zur Kür, sondern zur sauberen Auslegung.
Wer diese Fehler vermeidet, hat schon einen großen Teil des Problems gelöst. Offen bleibt dann noch die Frage, worauf es bei einer robusten, alltagstauglichen Konstruktion am Ende wirklich ankommt.
Worauf es am Ende bei einem guten Magnetkreis ankommt
Wenn ich einen Elektromagneten praktisch bewerte, frage ich zuerst nach drei Dingen: Welche Kraft wird gebraucht, welcher Weg muss überwunden werden und wie lange soll der Magnet eingeschaltet bleiben? Erst daraus ergibt sich, ob eine kurze, kräftige Zugbewegung sinnvoll ist oder eher eine dauerfeste Haltefunktion mit moderater Feldstärke. Ohne diese Einordnung wird der Aufbau schnell unnötig groß oder ineffizient.
- Der magnetische Kreis sollte so geschlossen wie möglich sein.
- Der Luftspalt sollte klein bleiben, sofern die Funktion das zulässt.
- Der Kern muss weichmagnetisch und zur Aufgabe passend sein.
- Die Spule braucht genug Reserve gegen Überhitzung.
- Die Stromversorgung sollte zur Einschaltdauer und zum Lastprofil passen.
Wenn man das zusammennimmt, wird aus einer einfachen Spule ein präzises Bauteil mit klarer Aufgabe. Genau darin liegt für mich der eigentliche Reiz des Themas: Der Elektromagnet ist kein spektakuläres Einzelteil, sondern ein sehr gutes Lehrstück dafür, wie Material, Geometrie und Strom in der Physik zusammenarbeiten.
