Federkonstante berechnen - So gelingt die präzise Messung

Nikolaos Nickel .

14. Februar 2026

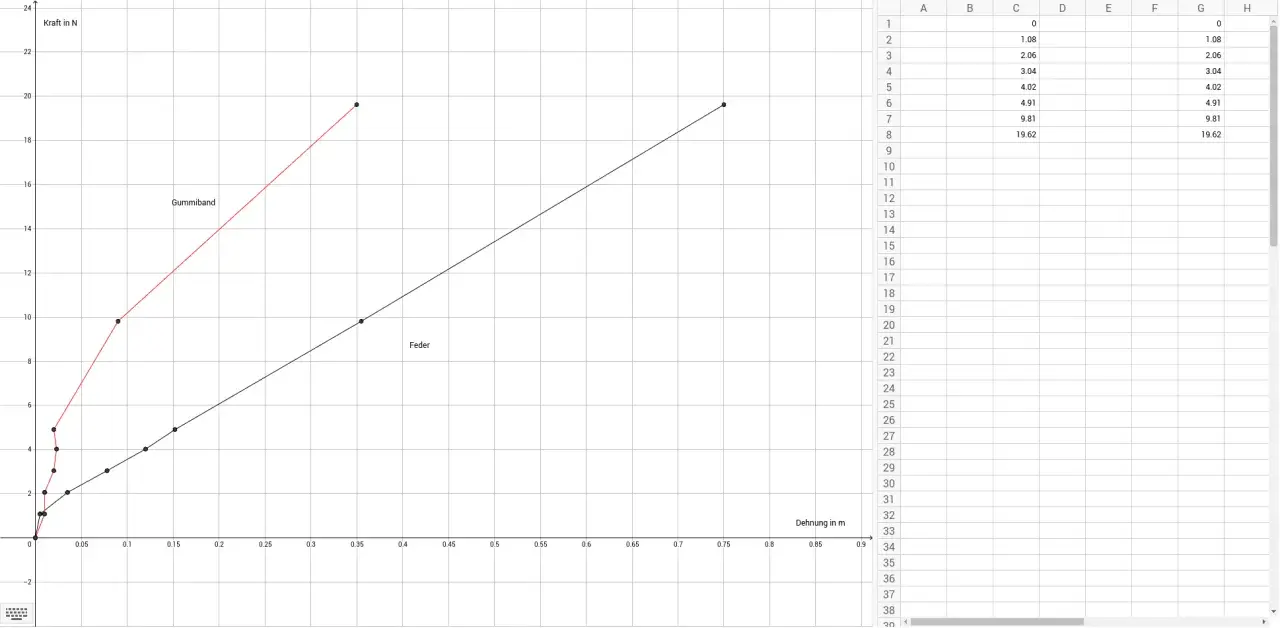

Diagramm zeigt Kraft vs. Dehnung für Gummiband und Feder. Steigung der Federlinie hilft, die Federkonstante zu berechnen.

Eine belastbare Federkennzahl entsteht nicht aus Bauchgefühl, sondern aus Kraft und Weg. Wer eine Federkonstante berechnen will, braucht im Grunde nur eine saubere Messung, die richtige Einheit und ein Gefühl dafür, wann das Hookesche Gesetz tatsächlich gilt. Ich zeige hier die statische und die dynamische Methode, rechne ein Beispiel vor und erkläre, welche Fehler Messwerte schnell unbrauchbar machen.

Die wichtigsten Eckdaten zur Federkonstante

  • Die Federkonstante beschreibt, wie steif eine lineare Feder ist: je größer k, desto härter die Feder.
  • Im linearen Bereich gilt für Beträge näherungsweise F = k · Δx; mit Vorzeichen schreibt man oft F = -k · x.
  • Statisch bestimmst du sie über F = m · g und die gemessene Dehnung Δx.
  • Dynamisch geht es über die Schwingungsdauer: T = 2π √(m / k) und damit k = 4π² m / T².
  • Am zuverlässigsten wird das Ergebnis, wenn du mehrere Messpunkte aufnimmst und eine Ausgleichsgerade bildest.
  • Für Deutschland ist die Einheit meist N/m, in der Technik begegnet dir aber auch häufig N/mm.

Was die Federkonstante physikalisch beschreibt

Die Federkonstante ist kein abstrakter Zahlenwert, sondern eine direkte Beschreibung der Steifigkeit einer Feder im elastischen Bereich. Eine große Federkonstante bedeutet: Für eine kleine Längenänderung ist schon eine relativ große Kraft nötig. Eine kleine Federkonstante bedeutet das Gegenteil, also eine weiche Feder, die sich leicht dehnt oder zusammendrücken lässt.

Wichtig ist dabei der Gültigkeitsbereich. Das Hookesche Gesetz funktioniert nur so lange, wie die Feder linear-elastisch bleibt. Sobald die Belastung zu groß wird, verschiebt sich der Zusammenhang zwischen Kraft und Weg, und im Extremfall bleibt eine bleibende Verformung zurück oder die Feder bricht. Genau deshalb rechne ich nie blind mit einem Einzelwert, sondern prüfe zuerst, ob die Messpunkte überhaupt auf einer Geraden liegen.

Größe Symbol Bedeutung Einheit
Federkonstante k oder D Steifigkeit der Feder N/m oder N/mm
Kraft F Belastung der Feder N
Längenänderung Δx oder Δl Dehnung oder Stauchung m oder mm
Masse m hängende Last kg
Erdbeschleunigung g Umrechnung von Masse in Gewichtskraft 9,81 m/s²
Schwingungsdauer T Dauer einer vollständigen Schwingung s

Für die Praxis merke ich mir eine einfache Regel: In der Physik ist die Federkonstante eine Eigenschaft der konkreten Feder, nicht des Materials allein. Form, Drahtdurchmesser, Windungszahl und Belastungsrichtung spielen ebenfalls hinein. Darum kann dieselbe Feder in einer anderen Einbausituation ein anderes Verhalten zeigen, und genau das führt zur nächsten Frage: Wie misst man den Wert am sinnvollsten?

So bestimmst du sie statisch aus Kraft und Dehnung

Die statische Methode ist die direkteste Variante. Ich hänge eine bekannte Masse an die Feder, warte auf den Ruhezustand und messe die Verlängerung. Aus der Masse berechne ich zuerst die Gewichtskraft mit F = m · g, dann setze ich sie in k = F / Δx ein. Wenn du nur einen einzelnen Messpunkt verwendest, bekommst du einen brauchbaren Näherungswert. Wenn du mehrere Lasten nimmst, wird das Ergebnis deutlich sauberer.

Gerade bei Zugfedern lohnt es sich, auf eine mögliche Anfangsspannung zu achten. Dann liegt der Nullpunkt nicht exakt bei F = 0, sondern die Gerade hat einen Achsenabschnitt. In solchen Fällen arbeite ich lieber mit einer Ausgleichsgeraden und schreibe die Beziehung als F = Fi + k · y, wobei Fi die Anfangsspannung und y die Dehnung relativ zum Startpunkt ist. Das ist präziser als ein schnelles Rechnen aus nur einem Messwert.

  1. Unbelastete Länge L0 messen.
  2. Bekannte Masse anhängen und warten, bis die Feder in Ruhe ist.
  3. Belastete Länge L messen.
  4. Dehnung berechnen: Δx = L - L0.
  5. Kraft berechnen: F = m · 9,81.
  6. Federkonstante bestimmen: k = F / Δx.
Beispiel Wert
Masse 0,250 kg
Kraft 2,4525 N
Dehnung 0,031 m
Federkonstante 79,1 N/m

Ich würde in der Praxis nicht bei diesem einen Wert stehen bleiben. Nimm lieber drei bis fünf Belastungen, trage F gegen Δx auf und prüfe, ob die Punkte auf einer Geraden liegen. Die Steigung dieser Geraden ist dann die Federkonstante. Genau an dieser Stelle trennt sich ein grober Schulwert von einer wirklich belastbaren Messung, und das führt zur dynamischen Alternative.

Warum die dynamische Methode oft sauberer ist

Bei der dynamischen Methode wird die Feder nicht nur gedehnt, sondern in Schwingung versetzt. Für ein ideales Feder-Masse-System gilt die Periodenformel T = 2π √(m / k). Nach k umgestellt ergibt das k = 4π² m / T². Der Vorteil: Du misst nicht die Länge, sondern die Zeit, und Zeitmessungen lassen sich oft reproduzierbarer durchführen als Millimeter am Maßstab.

Ich nutze diese Methode besonders gern, wenn die Feder nur kleine Längenänderungen zeigt oder wenn der Nullpunkt statisch schwer zu erkennen ist. Du brauchst dafür eine kleine Auslenkung, misst mehrere Schwingungen am Stück und teilst dann durch die Anzahl der Schwingungen. So reduzierst du die Stoppfehler. Wenn die Feder selbst nicht vernachlässigbar schwer ist, kann man die effektive Masse näherungsweise mit meff = m + mF/3 ansetzen. Das ist kein Detail für jedes Schulversuch, aber in einer sauberen Auswertung ist es ein sinnvoller Korrekturgedanke.

  • Die Auslenkung klein halten, damit die Bewegung näherungsweise harmonisch bleibt.
  • 10 oder 20 Schwingungen messen und dann auf eine Periode umrechnen.
  • Mehrere Massen verwenden und gegen m auftragen.
  • Die Steigung der Geraden nutzen, denn sie ist direkt mit k verknüpft.

Ein kurzes Rechenbeispiel zeigt den Weg: Bei m = 0,25 kg und T = 0,50 s ergibt sich k = 4π² · 0,25 / 0,25 ≈ 39,5 N/m. Der Zahlenwert ist nur dann sinnvoll, wenn die Messung sauber war. Genau deshalb vergleiche ich dynamische und statische Ergebnisse gern miteinander, statt einer einzigen Zahl blind zu vertrauen.

Static oder dynamisch welche Methode ich wähle

Beide Verfahren haben ihren Platz. Die statische Methode ist einfacher, die dynamische oft robuster, wenn Längenmessungen ungenau werden. Ich entscheide mich nicht nach Geschmack, sondern nach Messsituation. Wenn du die Feder direkt vor dir hast, wenig Aufbauzeit hast und klare Längenänderungen messen kannst, ist statisch völlig ausreichend. Wenn die Feder nur wenig dehnt oder du ohnehin Schwingungen auswertest, ist die dynamische Methode meistens die bessere Wahl.

Kriterium Statische Methode Dynamische Methode
Grundprinzip Kraft und Dehnung messen Periodendauer messen
Rechenformel k = F / Δx k = 4π² m / T²
Stärken Einfach, anschaulich, schnell Oft bessere Wiederholbarkeit
Schwächen Ablesefehler bei kleinen Wegen Timing, Dämpfung und Feder masse müssen bedacht werden
Besonders geeignet für Schulversuche, direkte Kontrolle Genauere Laborauswertung, kleine Dehnungen

In der Praxis kombiniere ich beide Wege gern: statisch als Plausibilitätscheck, dynamisch als zweite Messung. Wenn beide Werte nah beieinander liegen, ist das ein gutes Zeichen. Weichen sie deutlich ab, suche ich zuerst nach einem Einheitenfehler, nach Reibung, nach einem falschen Nullpunkt oder nach einer Feder, die schon aus dem linearen Bereich herausläuft.

Mehrere Federn richtig zusammenrechnen

Sobald Federn kombiniert werden, spricht man von einer Ersatzfederkonstante. Das ist wichtig, weil sich das Gesamtsystem anders verhält als jede einzelne Feder für sich. Bei einer Parallelschaltung teilen sich die Federn die Last, deshalb wird das System härter. Bei einer Reihenschaltung verteilt sich der Weg auf mehrere Federn, deshalb wird das System weicher.

Schaltung Formel Ergebnis bei zwei gleichen Federn
Parallel kges = k1 + k2 + ... kges = 2k
Reihe 1 / kges = 1 / k1 + 1 / k2 + ... kges = k / 2

Ein einfaches Zahlenbeispiel macht den Unterschied greifbar: Haben beide Federn jeweils 60 N/m, dann ergeben sie in Parallel 120 N/m und in Reihe nur 30 N/m. Das ist kein kosmetischer Unterschied, sondern ein echter Konstruktionshebel. Genau so wird aus zwei weichen Federn ein deutlich strengeres System oder umgekehrt eine besonders nachgiebige Kombination.

Wenn du also aus einer realen Federanordnung den Wert bestimmen willst, musst du immer das Gesamtsystem betrachten. Einzelwerte sind nur dann sinnvoll, wenn die Federn getrennt arbeiten. Diese Unterscheidung spart später viele falsche Schlussfolgerungen, vor allem bei mechanischen Aufbauten, Dämpfungselementen und einfachen Laborapparaturen.

Typische Fehler, die Messwerte verfälschen

Die meisten schlechten Ergebnisse entstehen nicht durch die Formel, sondern durch kleine Nachlässigkeiten im Aufbau. Ich prüfe deshalb immer dieselben Punkte, bevor ich dem Ergebnis glaube. Gerade bei einer so einfachen Größe wie der Federkonstante ist es erstaunlich, wie oft ein Messfehler direkt in die Rechnung hineinwandert.

Fehler Folge Was ich stattdessen mache
mm und m gemischt Wert ist um den Faktor 1000 falsch Alle Längen konsequent in Meter umrechnen
Nur ein Messpunkt Ausreißer dominiert das Ergebnis Mehrere Lasten bzw. mehrere Perioden messen
Zu große Auslenkung Feder verlässt den linearen Bereich Mit kleiner, kontrollierter Belastung arbeiten
Zu kurze Zeitmessung Stopfehler werden groß 10 bis 20 Schwingungen messen und mitteln
Federraum oder Dämpfung ignoriert Perioden werden ungenau Frei schwingen lassen und Reibung klein halten
Eigenmasse der Feder vergessen Dynamischer Wert kann zu klein ausfallen Bei Bedarf mit effektiver Masse korrigieren
Nullpunkt falsch gesetzt Achsenabschnitt wird übersehen Mit unbelasteter Länge und möglicher Anfangsspannung arbeiten

Wenn zwei Messwege nur um wenige Prozent auseinanderliegen, ist das nicht automatisch ein Problem. Dann prüfe ich zuerst die Einheiten, den Nullpunkt und die Linearität der Messreihe. Erst danach suche ich nach einem physikalischen Grund. Diese Reihenfolge ist in der Praxis deutlich effizienter als vorschnelles Nachrechnen.

Worauf ich vor dem Rechnen immer achte

Bevor ich einen Wert als belastbar einordne, gehe ich gedanklich dieselbe kurze Checkliste durch. Ist die Feder noch im elastischen Bereich? Sind alle Größen in SI-Einheiten? Liegen mehrere Messpunkte auf einer Geraden? Wurde bei der dynamischen Methode über mehrere Schwingungen gemessen? Diese vier Fragen entscheiden oft schon darüber, ob das Ergebnis brauchbar ist oder nur scheinbar präzise aussieht.

Für die Praxis ist außerdem hilfreich, nicht nur einen Zahlenwert zu notieren, sondern auch den Messweg dahinter. Ich schreibe mir also immer dazu, ob der Wert statisch oder dynamisch ermittelt wurde, welche Masse verwendet wurde und ob es Hinweise auf Anfangsspannung oder Dämpfung gab. So kann ich den Wert später sauber vergleichen, statt nur eine nackte Zahl vor mir zu haben.

Wenn du die Federkonstante an einer realen mechanischen Feder ermitteln willst, nimm die statische Methode für den schnellen Direktcheck und die dynamische Methode für eine kontrollierte Gegenprobe. Genau in dieser Kombination liegt meist die beste Balance aus Einfachheit, Nachvollziehbarkeit und Genauigkeit.

Häufig gestellte Fragen

Die Federkonstante (k) beschreibt die Steifigkeit einer Feder. Ein höherer Wert bedeutet eine steifere Feder, die mehr Kraft für die gleiche Verformung benötigt. Sie ist entscheidend für das Verständnis des Federverhaltens im linearen Bereich.
Hänge eine bekannte Masse (m) an die Feder, miss die Längenänderung (Δx) und berechne die Kraft (F = m · g). Die Federkonstante ergibt sich dann aus k = F / Δx. Für präzisere Ergebnisse nutze mehrere Messpunkte und eine Ausgleichsgerade.
Die dynamische Methode (k = 4π² m / T²) ist oft genauer, wenn Längenmessungen schwierig sind oder die Feder kleine Auslenkungen hat. Sie basiert auf der Messung der Schwingungsdauer (T) eines Feder-Masse-Systems und ist weniger anfällig für Ablesefehler.
Häufige Fehler sind das Mischen von Einheiten (mm/m), die Verwendung nur eines Messpunktes, zu große Auslenkungen der Feder, ungenaue Zeitmessungen oder das Ignorieren der Eigenmasse der Feder. Achte auf einen korrekten Nullpunkt und den linearen Bereich.
Bei Parallelschaltung addieren sich die Federkonstanten (k_ges = k1 + k2), das System wird steifer. Bei Reihenschaltung addieren sich die Kehrwerte (1/k_ges = 1/k1 + 1/k2), das System wird weicher. Dies ist wichtig für die Auslegung komplexer Federsysteme.
