Eine Reaktionsgleichung im Lithium-Ionen-Akku zeigt nicht einfach nur, welche Stoffe zusammenkommen, sondern wie gespeicherte chemische Energie in elektrischen Strom übersetzt wird. Wer sie richtig liest, versteht sofort, warum Lithiumionen durch den Elektrolyten wandern, Elektronen aber durch den äußeren Stromkreis fließen und weshalb die Formel von der gewählten Zellchemie abhängt. Genau deshalb lohnt sich der Blick auf die Teilreaktionen, die Gesamtreaktion und die Grenzen der vereinfachten Schreibweise.
Die Reaktion erklärt den Stromfluss, aber nur zusammen mit dem Material
- Beim Entladen gibt die negative Elektrode Lithium ab, beim Laden nimmt sie es wieder auf.
- Die Gleichung ist eine Redoxreaktion mit Interkalation, also Einlagerung von Lithiumionen in ein Wirtsgitter.
- Der Elektrolyt transportiert Li+, wird aber in der Idealgleichung nicht verbraucht.
- Welche Reaktionsgleichung stimmt, hängt vom Kathodenmaterial ab, zum Beispiel von LiCoO2, LiFePO4 oder NMC.
- Überladung, Tiefentladung und Kälte verändern nicht die Idealequation, aber sie bestimmen die reale Lebensdauer stark mit.

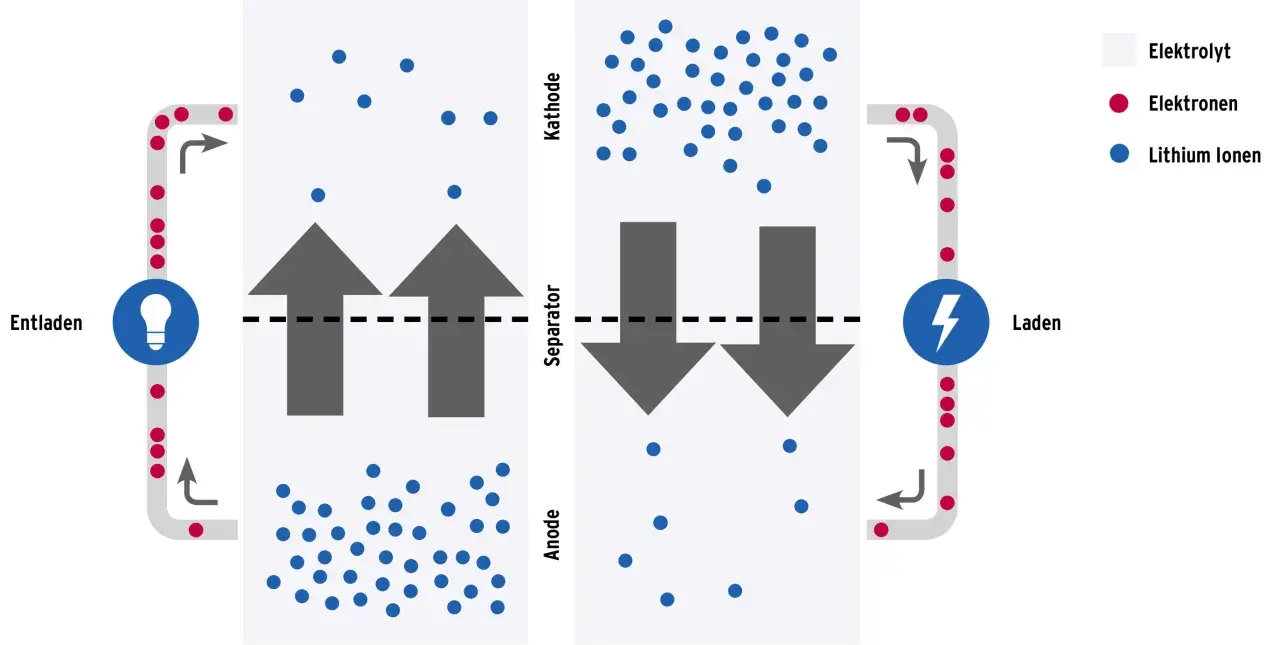

Die chemische Bewegung in der Zelle

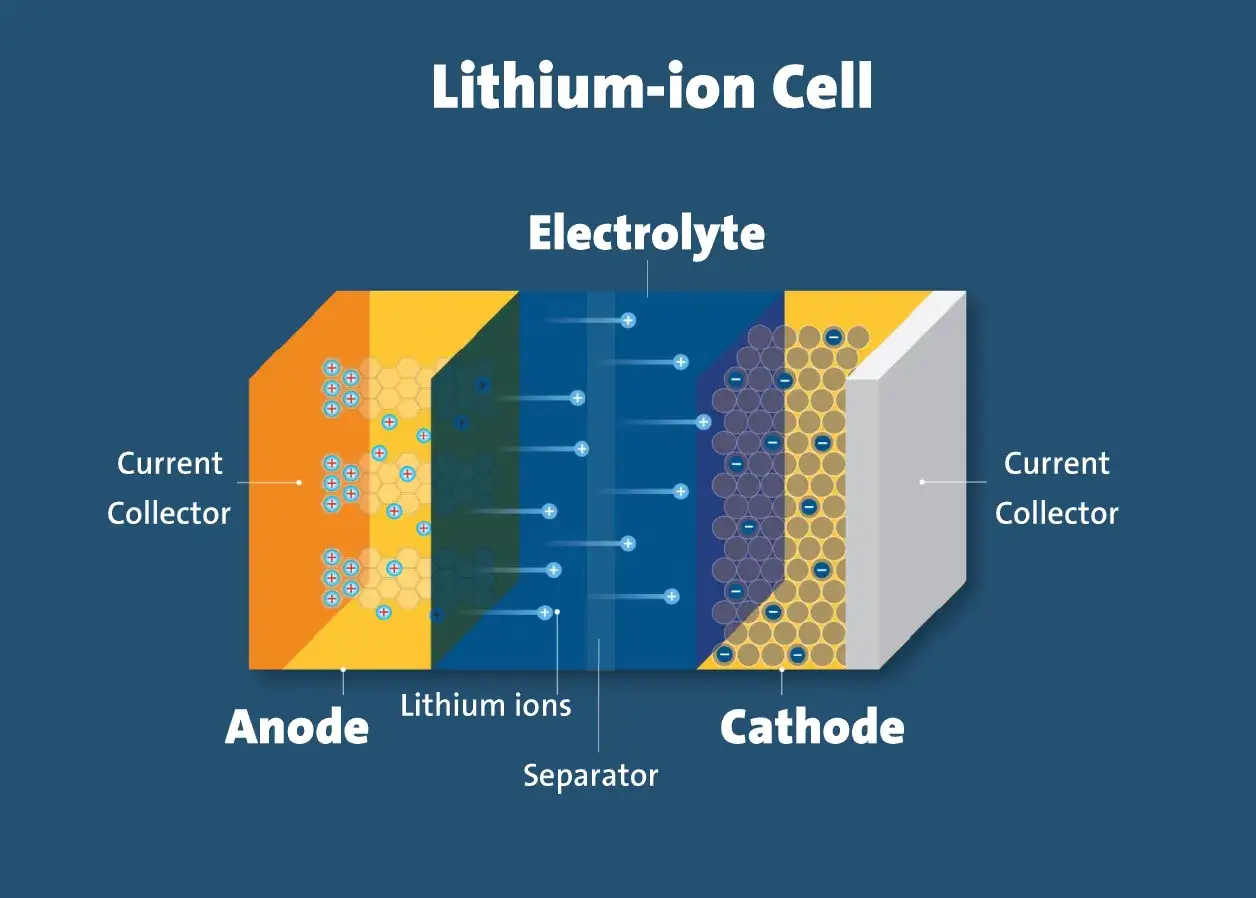

Ein Lithium-Ionen-Akku besteht im Kern aus zwei Elektroden, einem Separator und einem Elektrolyten. Chemisch betrachtet ist das Entscheidende nicht, dass irgendwo einfach „Ladung gespeichert“ wird, sondern dass Lithiumionen zwischen zwei festen Wirtsstrukturen hin- und herwandern. Beim Entladen verlässt Lithium die negative Elektrode, beim Laden läuft derselbe Vorgang umgekehrt.
| Zustand | Negative Elektrode | Positive Elektrode | Was im Alltag daraus folgt |
|---|---|---|---|
| Entladen | Gibt Li+ und e- ab | Nimmt Li+ und e- auf | Elektronen fließen durch den äußeren Stromkreis zum Verbraucher |
| Laden | Nimmt Li+ und e- auf | Gibt Li+ und e- ab | Ein Ladegerät erzwingt die Rückreaktion |
Das ist auch der Grund, warum man in der Batterietechnik oft von Interkalation spricht: Die Lithiumionen lagern sich in ein Kristallgitter ein, ohne dass die Struktur komplett zerstört wird. Genau dieses Prinzip macht die Zelle wiederaufladbar. Die nächste Frage ist deshalb nicht mehr, ob die Reaktion stattfindet, sondern wie man sie sauber aufschreibt.
So liest man die Reaktionsgleichung richtig
Als klassisches Beispiel nehme ich die Kombination aus Graphit als negativer Elektrode und Lithiumkobaltoxid als positiver Elektrode. Für die Entladung kann man die Teilreaktionen so schreiben:
- Negative Elektrode: LiC6 → C6 + Li+ + e-
- Positive Elektrode: CoO2 + Li+ + e- → LiCoO2
- Gesamtreaktion: LiC6 + CoO2 → C6 + LiCoO2
In dieser Schreibweise steckt mehr, als man auf den ersten Blick sieht. Die linke Seite beschreibt den entladenen Zustand, die rechte den geladenen. Beim Laden läuft alles umgekehrt: Das Ladegerät drückt Elektronen zurück in die Zelle, und Lithiumionen werden wieder in das Graphit eingelagert. Die Gleichung ist also kein statisches Naturgesetz, sondern eine lesbare Momentaufnahme eines reversiblen Prozesses.
Wichtig ist außerdem die Trennung zwischen den Rollen der Teilchen: Die Lithiumionen tragen die chemische Ladung durch den Elektrolyten, die Elektronen erledigen die Arbeit im äußeren Stromkreis. Der Separator hält beides sauber auseinander, damit es nicht zum Kurzschluss kommt. Ich würde die Gleichung immer als Elektrodenreaktion lesen, nicht als bloße Stoffliste. Das ist der Punkt, an dem viele Missverständnisse anfangen.
Warum es keine einzige Gleichung gibt
Wer nur von „dem“ Lithium-Ionen-Akku spricht, vereinfacht stark. In der Praxis hängt die exakte Reaktionsgleichung davon ab, welches Kathodenmaterial verbaut ist. Für Schulbücher wird oft Lithiumkobaltoxid verwendet, weil die Formel einfach und anschaulich ist. In realen Produkten spielen aber auch Lithiumeisenphosphat und gemischte Metalloxide eine große Rolle.
| Zellchemie | Typische vereinfachte Gleichung | Praktische Einordnung |
|---|---|---|
| LCO | LiC6 + CoO2 ⇌ C6 + LiCoO2 | Klassisches Lehrbuchbeispiel, gut für die Grundlogik |
| LFP | LiC6 + FePO4 ⇌ C6 + LiFePO4 | Robuste Chemie mit flacherer Spannungscharakteristik |
| NMC / NCA | Schematisch mit gemischtem Metalloxid | Weit verbreitet in modernen Zellen, aber materialabhängig und weniger schön „einzeilig“ |
Darum ist eine allgemeine Formel immer nur ein Modell. Sie zeigt die Hauptreaktion, aber nicht jede Detailchemie, nicht jede Oberflächenreaktion und nicht jede Nebenreaktion im Alterungsprozess. Je genauer du das Material kennst, desto präziser kannst du die Gleichung formulieren. Genau an dieser Stelle passieren die meisten Denkfehler.
Typische Denkfehler bei Lithium-Ionen-Zellen
In der Praxis sehe ich immer wieder dieselben Verwechslungen. Die gute Nachricht: Wenn man sie einmal sauber trennt, wird das Thema deutlich einfacher.
- Anode und Kathode werden ständig verwechselt. Streng elektrochemisch heißen die Elektroden je nach Betriebszustand unterschiedlich. Beim Entladen ist die negative Elektrode die Anode, beim Laden kippt die Rolle.
- Der Elektrolyt wird für einen Reaktionspartner gehalten. Er transportiert Lithiumionen, ist aber in der Idealgleichung nicht der Stoff, der verbraucht wird.
- Es wird metallisches Lithium im Betrieb erwartet. In der normalen Li-Ionen-Zelle liegt Lithium überwiegend als Ion oder im Wirtsgitter vor, nicht als frei abgeschiedenes Metall.
- Die Beispielgleichung wird für universell gehalten. Graphit plus LiCoO2 ist didaktisch nützlich, aber nicht jede Zelle arbeitet so.
- Nebenreaktionen werden ignoriert. Der Aufbau der SEI-Schicht, also der passivierenden Grenzschicht auf Graphit, und andere Oberflächenreaktionen gehören nicht zur Idealgleichung, beeinflussen aber Alterung und Effizienz stark.
Gerade die letzte Verwechslung ist wichtig: Eine gute Reaktionsgleichung ist nicht deshalb gut, weil sie alles zeigt, sondern weil sie die entscheidende Chemie richtig bündelt. Wer das übersieht, liest Batterien schnell zu mechanisch. Der reale Betrieb ist aber empfindlicher, als die Kurzform vermuten lässt.
Was die Chemie über Laden, Alterung und Sicherheit verrät
Beim Laden läuft die Reaktion idealerweise einfach rückwärts. In der Praxis hängt jedoch viel davon ab, wie schnell geladen wird, wie warm oder kalt die Zelle ist und wie eng das Batteriemanagement die Spannung begrenzt. Viele Li-Ion-Zellen werden im CC-CV-Verfahren geladen, also zuerst mit konstantem Strom und danach mit konstanter Spannung. Bei vielen klassischen Zellen liegt die obere Ladeschlussspannung pro Zelle bei etwa 4,2 V, bei LFP-Zellen typischerweise niedriger.
| Bedingung | Chemische Folge | Praktische Auswirkung |
|---|---|---|
| Normales Laden | Li+ wird wieder in die negative Elektrode eingelagert | Kapazität steigt, Zellspannung nähert sich dem oberen Bereich |
| Überladung | Nebenreaktionen, Gasbildung und Belastung der Grenzschichten | Alterung beschleunigt sich, Sicherheitsrisiko steigt |
| Tiefe Entladung | Schädigung der Grenzschicht und Instabilität der Elektrodenoberfläche | Kapazitätsverlust, schlechtere Wiederaufladbarkeit |
| Niedrige Temperatur bei hohem Ladestrom | Li+ wird schlechter eingelagert, Lithium-Plating wird wahrscheinlicher | Metallisches Lithium kann sich abscheiden, was Lebensdauer und Sicherheit verschlechtert |
Das erklärt auch, warum das Batteriemanagement so wichtig ist. Es begrenzt nicht aus Prinzip die Leistung, sondern schützt die Chemie vor Zuständen, in denen die ideale Reaktionsgleichung nicht mehr sauber gilt. Die Batterie ist nur dann „einfach“, wenn man sie in ihrem vorgesehenen Fenster betreibt. Außerhalb davon übernehmen Nebenreaktionen schnell die Regie.
Worauf ich beim Merken der Gleichung achten würde
Wenn ich eine Lithium-Ionen-Zelle für Schule, Studium oder Technik beurteile, halte ich mich an eine einfache Reihenfolge. Erst frage ich nach dem Kathodenmaterial, dann nach dem Lade- oder Entladezustand, und erst danach formuliere ich die Reaktionsgleichung. So vermeide ich, dass aus einer nützlichen Vereinfachung eine falsche Allgemeinaussage wird.
- Immer das Material nennen, sonst bleibt die Gleichung unvollständig.
- Die Teilgleichungen getrennt denken, bevor man sie zur Gesamtreaktion addiert.
- Die Begriffe Anode und Kathode im Betriebszustand sauber zuordnen.
- Idealgleichung und reale Alterungsreaktionen nicht vermischen, aber auch nicht getrennt voneinander ignorieren.
Für einen schnellen Merksatz reicht mir deshalb Folgendes: Der Lithium-Ionen-Akku liefert Strom, indem Lithiumionen zwischen zwei Wirtsgittern pendeln und Elektronen außen herum fließen. Die exakte Reaktionsgleichung ist immer nur so gut wie die Chemie der verwendeten Elektroden. Wer das im Blick behält, versteht nicht nur die Formel, sondern auch die Grenzen, das Ladeverhalten und die Materialwahl hinter der Zelle.
