Die Verflüssigung von Gasen entscheidet in der Industrie oft darüber, ob Stoffströme transportabel, trennbar und wirtschaftlich beherrschbar werden. Das klassische Linde-Verfahren nutzt Verdichtung, Gegenstromkühlung und Drosselentspannung, um Gase bis in den kryogenen Bereich abzukühlen und teilweise zu verflüssigen. Ich ordne hier ein, wie der Kreislauf funktioniert, wo er heute wirklich eingesetzt wird und welche Werkstoffe und Randbedingungen darüber entscheiden, ob eine Anlage stabil läuft oder früh Probleme macht.
Die wichtigsten Punkte auf einen Blick
- Das Verfahren beruht auf dem Joule-Thomson-Effekt und einer regenerativen Gegenstromkühlung.
- Für Luft liegen typische Lehrbuchwerte bei etwa 200 bar Verdichtung, Entspannung auf rund 20 bar und einer ersten Abkühlung um ungefähr 45 K.
- Wasser, Kohlendioxid und andere Begleitstoffe müssen vor der Kältezone entfernt werden, sonst drohen Eis, Trockeneis und Verstopfungen.
- Für kryogene Anlagen sind austenitische Edelstähle, Aluminiumlegierungen und saubere, oxygen-kompatible Oberflächen besonders wichtig.
- In großen Industrieanlagen sind heute oft weiterentwickelte oder gemischte Kältezyklen effizienter als die reine Grundform.
- Besonders relevant bleibt das Prinzip bei Luftzerlegung, LNG, Stickstoff-, Sauerstoff- und Argonproduktion sowie bei anderen kryogenen Trennaufgaben.
Was das Linde-Verfahren technisch leistet
Im Kern ist es ein kryogener Verflüssigungs- und Trennprozess: Ein Gas wird so lange verdichtet, vorgekühlt und entspannt, bis seine Temperatur unter den Bereich fällt, in dem eine Kondensation sinnvoll einsetzt. Der entscheidende physikalische Hebel ist der Joule-Thomson-Effekt, also die Temperaturänderung eines realen Gases bei Druckentspannung ohne äußere Arbeitsabgabe. Genau deshalb funktioniert das Prinzip bei Luft, Stickstoff, Sauerstoff und Argon gut, bei anderen Gasen aber nur mit zusätzlicher Vorbehandlung oder Hybridzyklen.
Der elegante Teil daran ist aus meiner Sicht nicht die reine Kälteerzeugung, sondern die Rückgewinnung von Kälte im Gegenstrom-Wärmeübertrager. Das kalte Rückgas kühlt den einströmenden Hochdruckstrom vor, sodass der Kreislauf mit jedem Durchgang tiefer in den kryogenen Bereich kommt. Physikalisch ist das simpel, prozesstechnisch aber sehr wirkungsvoll. Genau aus diesem Grund wurde das Verfahren historisch zur Basis der industriellen Luftzerlegung und später vieler weiterer Gasverflüssigungen.
Wichtig ist dabei eine saubere Einordnung: Das ursprüngliche Prinzip ist robust und didaktisch klar, aber nicht automatisch das energetisch beste System für jede Anwendung. Darum lohnt sich der Blick auf die Prozessschritte, denn dort zeigt sich, warum die Anlage nur mit sauberem Gas und passenden Werkstoffen zuverlässig arbeitet.
So läuft der Kältezyklus Schritt für Schritt
Wer den Kreislauf einmal sauber verstanden hat, sieht schnell, warum er in der Praxis mehr ist als nur ein Ventil und ein Kompressor. Entscheidend ist die Folge aus Verdichten, Rückkühlen, Entspannen und Wiederverwerten der Kälte. Erst durch diese Wiederholung entsteht die tiefe Temperatur, die für die Verflüssigung nötig ist.
| Schritt | Was passiert | Warum das wichtig ist |
|---|---|---|
| 1. Verdichtung | Das Gas wird auf ein hohes Druckniveau gebracht. | Ohne hohen Druck ist die spätere Entspannung zu schwach, um genügend Kälte zu erzeugen. |
| 2. Vorreinigung | Wasser, CO2 und je nach Gas weitere Begleitstoffe werden entfernt. | So verhindert man Vereisung, Trockeneisbildung und Schädigungen in Wärmetauschern und Ventilen. |
| 3. Gegenstromkühlung | Der kalte Rückstrom kühlt den frischen Hochdruckstrom vor. | Das spart Energie und verstärkt den Kälteeffekt von Zyklus zu Zyklus. |
| 4. Drosselung | Das Gas entspannt über ein Ventil oder eine Drossel. | Beim Druckabfall sinkt die Temperatur weiter, ein Teil des Gases kondensiert. |
| 5. Trennung und Rückführung | Flüssige und gasförmige Anteile werden getrennt, das Gas wird wieder in den Wärmetauscher geführt. | Der Kreislauf schließt sich und liefert in Summe immer tiefere Temperaturen. |

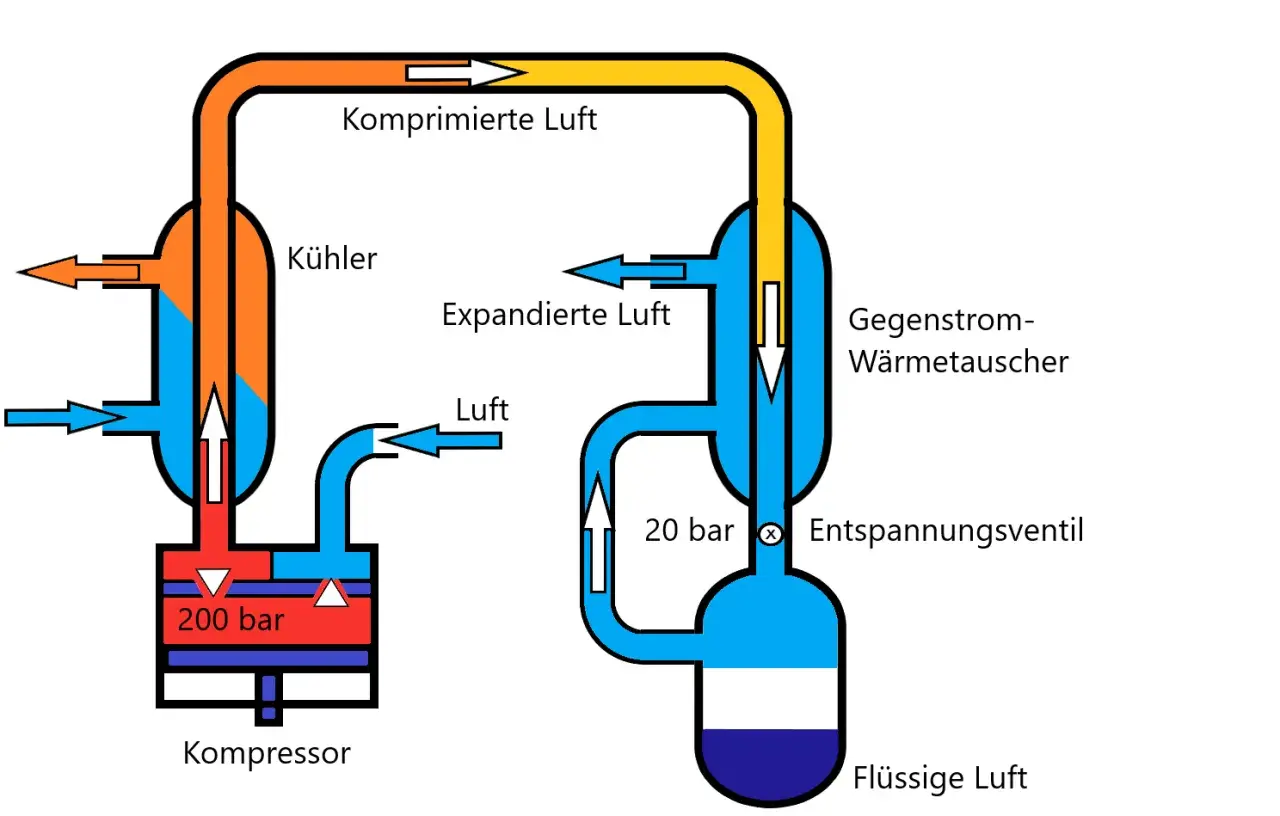

Für Luft nennt man in Lehrbuchdarstellungen oft Größenordnungen von 200 bar bei der Verdichtung und etwa 20 bar nach der Entspannung; als erste Abkühlung werden rund 45 K genannt. Das sind keine universellen Fixwerte, aber sie geben ein gutes Gefühl dafür, in welcher Liga dieses Verfahren arbeitet. Wenn man sich die Zahlen anschaut, wird auch klar, warum solche Anlagen eine präzise Regelung brauchen und nicht einfach „von selbst“ laufen.
Genau an diesem Punkt entscheidet sich, ob die Verflüssigung stabil bleibt oder durch Feuchtigkeit, Feststoffe und ungeeignete Werkstoffe aus dem Tritt kommt.
Warum sauberes Gas und passende Werkstoffe so wichtig sind
Ich halte diesen Teil für den häufig unterschätzten Kern der Praxis. In der Kältezone verhalten sich selbst kleine Verunreinigungen wie Störkörper: Wasser gefriert, Kohlendioxid wird fest, schwere Kohlenwasserstoffe oder Spurenstoffe setzen sich an Oberflächen ab und können Strömungswege blockieren. Bei Erdgas kommen je nach Anwendung zusätzliche Schritte wie Entschwefelung, Trocknung und teils Quecksilberentfernung hinzu. Bei Luftzerlegung steht vor allem die vollständige Entfernung von Wasserdampf und CO2 im Vordergrund.
| Werkstoff / Bereich | Typische Rolle | Praktische Stärke oder Grenze |
|---|---|---|
| Austenitischer Edelstahl | Rohrleitungen, Ventile, kaltgehende Anlagenteile | Bleibt bei tiefen Temperaturen zäh und wird deshalb häufig für Kryo-Anwendungen eingesetzt. |
| Aluminiumlegierungen | Wärmeübertrager, Cold Box, Leichtbaukomponenten | Gute Wärmeleitfähigkeit und gutes Verhalten im Kältebereich, aber konstruktiv sauber auslegen. |
| Kupfer und Kupferlegierungen | Bestimmte Wärmetauscher- und Instrumententeile | Thermisch stark, aber immer im Kontext von Druck, Medium und Sauerstoffverträglichkeit prüfen. |
| Ferritische oder einfache Kohlenstoffstähle | Eher warme Bereiche oder Nebenstrukturen | Im tiefkalten Bereich kritisch, weil Sprödbruch und Zähigkeitsverlust stärker ins Gewicht fallen können. |
Für Sauerstoffsysteme ist außerdem die Oxygen-Kompatibilität entscheidend. Sauberkeit, Entfettung, Dichtwerkstoffe und Oberflächenzustand sind keine Nebensachen, sondern Sicherheitsfaktoren. Normative Vorgaben wie ISO 21010 greifen genau diesen Punkt auf und zeigen, dass Werkstoffwahl im Kryobereich nie isoliert betrachtet werden darf. Wer nur auf den Druck schaut, aber nicht auf Reinheit, Kältewechsel und Materialzähigkeit, plant an der Realität vorbei.
Mit diesen Randbedingungen im Kopf lässt sich deutlich besser einschätzen, wofür das Verfahren gut geeignet ist und wo andere kryogene Konzepte im Vorteil sind.
Wo die Methode in der Industrie ihren Platz hat
Das klassische Anwendungsfeld ist die Luftzerlegung. Aus Luft lassen sich so Sauerstoff, Stickstoff, Argon und in Spezialanlagen auch Edelgase gewinnen. Die historische Entwicklung der Luftzerlegung zeigt sehr schön, warum das Verfahren so prägend geworden ist: Es machte die großtechnische Trennung von Luftbestandteilen überhaupt erst wirtschaftlich. Heute laufen solche Anlagen meist als mehrstufige Rektifikationssysteme, nicht mehr als reine Lehrbuchmaschine.
| Anwendung | Warum der Prozess passt | Typische Kennzahl oder Folge |
|---|---|---|
| Luftzerlegung | Die unterschiedlichen Siedepunkte von Stickstoff, Sauerstoff und Argon lassen sich kryogen trennen. | Gewinnung von N2, O2 und Ar in hoher Reinheit. |
| LNG | Erdgas wird durch starke Kühlung transport- und speicherfähig. | Abkühlung auf etwa -160 °C; das Volumen sinkt auf ungefähr 1/600. |
| CO2-Aufbereitung | Verflüssigung erleichtert Reinigung, Lagerung und Logistik. | Besonders relevant bei Abscheidung und Transport von Kohlendioxid. |
| Stickstoff- und Sauerstoffversorgung | Industrien brauchen vor Ort oder zentral erzeugte Gase mit stabiler Qualität. | Wirtschaftlich vor allem bei hoher Menge und kontinuierlichem Bedarf. |
| Wasserstoff und Helium | Nur mit Vorabkühlung oder hybriden Kältezyklen sinnvoll. | Die einfache Entspannung reicht hier meist nicht aus. |
Gerade bei LNG wird die industrielle Relevanz gut sichtbar: Man liquefiziert nicht aus akademischem Interesse, sondern weil Transport und Lagerung ohne Verflüssigung deutlich teurer wären. Auch bei Luftzerlegung ist der Nutzen unmittelbar: Aus einem kontinuierlichen Stoffstrom werden klar definierte Produkte mit jeweils eigenem Marktwert. Das ist der Punkt, an dem sich die Chemie mit der Verfahrenstechnik trifft.
Doch je größer die Anlage, desto stärker rückt die Frage in den Vordergrund, ob die schlichte Grundform des Zyklus noch die beste Lösung ist.
Wie sich der Prozess von moderneren Kryokreisläufen unterscheidet
Ich würde den Unterschied nicht als theoretische Feinheit abtun, sondern als entscheidende Effizienzfrage. Das Grundprinzip arbeitet mit Drosselentspannung, und dabei geht die Expansionsarbeit verloren. Moderne Varianten wie Claude- oder Mischkreisläufe nutzen zusätzlich Expander oder Turbinen, um einen Teil dieser Energie zurückzugewinnen. Das macht sie für große industrielle Anlagen meist attraktiver, auch wenn sie mechanisch und regelungstechnisch komplexer sind.
| Kriterium | Grundform des Linde-Prinzips | Claude- oder Mischverfahren |
|---|---|---|
| Expansionsart | Entspannung über Drosselventil, keine Arbeitsrückgewinnung | Teilweise Expansion in einer Turbine oder einem Expander |
| Energieeffizienz | Eher niedriger, weil die Expansionsarbeit verloren geht | Meist besser, weil mehr Kälte aus derselben Druckarbeit gewonnen wird |
| Anlagenkomplexität | Einfacher, robuster, leichter zu erklären | Komplexer, dafür oft wirtschaftlicher im großen Maßstab |
| Typische Eignung | Didaktik, kleinere Systeme, spezielle Teilschritte in Anlagen | Große industrielle Kryoanlagen und leistungsorientierte Prozesse |
| Praxisvorteil | Wenig bewegte Teile auf der kalten Seite | Bessere Ausnutzung des Druckniveaus |
Wenn ich das nüchtern bewerte, ist die Grundidee deshalb nicht veraltet, sondern didaktisch und prozesstechnisch extrem wertvoll. Sie zeigt, wie man Kälte aus Stoffeigenschaften heraus erzeugt. Für den industriellen Maßstab wird sie aber oft durch effizientere Varianten ergänzt oder teilweise ersetzt. Genau diese Trennung zwischen Grundprinzip und moderner Umsetzung ist wichtig, wenn man das Thema nicht nur historisch, sondern technisch ernst nehmen will.
Aus dieser Einordnung lassen sich am Ende klare Handlungsregeln ableiten.
Welche Faustregeln ich für Planung und Bewertung mitnehme
Auch 2026 bleibt der Prozess dort stark, wo hohe Reinheit, tiefe Temperaturen und große Stoffströme zusammenkommen. Für die Praxis würde ich vier Regeln festhalten:
- Vorbehandlung zuerst. Trocknung, CO2-Entfernung und gegebenenfalls weitere Reinigung sind keine Vorstufe „für später“, sondern Bedingung für einen stabilen Kälteprozess.
- Das Gas muss thermodynamisch passen. Wer die Inversionstemperatur und den Joule-Thomson-Bereich ignoriert, plant schnell am Medium vorbei.
- Werkstoffe müssen Kälte und Medium gemeinsam aushalten. Tieftemperaturzähigkeit, thermische Schrumpfung und Oxygen-Kompatibilität gehören zusammen gedacht.
- Je größer die Anlage, desto wichtiger der Wirkungsgrad. In großem Maßstab reichen einfache Drosselzyklen oft nicht mehr aus, wenn ein Expander technisch und wirtschaftlich sinnvoll ist.
- Die Kältezone braucht saubere Regelung. Kleine Abweichungen bei Druck, Feuchte oder Wärmeverlusten wirken sich in kryogenen Prozessen deutlich stärker aus als in warmen Anlagen.
Wenn ich den Stoff auf einen Satz verdichte, dann so: Erst die Chemie und die Reinheit des Stoffstroms beherrschen, dann mit Kälte arbeiten, und erst danach die eigentliche Verflüssigung auslegen. Genau dort entscheidet sich, ob eine Anlage wirtschaftlich, sicher und dauerhaft stabil läuft.
