Ein Mach-Zehnder-Interferometer ist eines der klarsten Werkzeuge der Optik, wenn winzige Phasenverschiebungen sichtbar werden sollen. Es teilt Licht in zwei kontrollierte Wege, lässt beide unterschiedlich beeinflusst durchlaufen und führt sie am Ende wieder zusammen. Genau daraus entsteht ein Messsignal, das sich für Physik, Sensorik und integrierte Photonik präzise auswerten lässt.
Ich gehe hier nicht nur auf das Grundprinzip ein, sondern auch auf den Aufbau, die Signalauswertung, typische Anwendungen und die Grenzen, an denen der schöne Lehrbuchfall in der Praxis unscharf wird.
Die wichtigsten Punkte auf einen Blick
- Das Interferometer übersetzt Phasenunterschiede zwischen zwei Lichtwegen in messbare Intensitätsunterschiede.
- Im idealen, balancierten Fall bestimmen optische Wegdifferenz und Wellenlänge direkt das Ausgangssignal.
- Besonders nützlich ist das Prinzip dort, wo sehr kleine Änderungen von Brechungsindex, Weglänge oder Temperatur erfasst werden sollen.
- In der Praxis spielen Kohärenzlänge, Polarisation, Stabilität und die Qualität der Strahlteiler eine große Rolle.
- Gegenüber anderen Interferometern ist die Geometrie oft einfacher in Sensorik und integrierter Photonik einsetzbar.
Wie aus Phase ein Messsignal wird
Ich beginne immer mit dem idealisierten Bild: Ein kohärenter Lichtstrahl trifft auf den ersten Strahlteiler, wird in zwei Arme aufgeteilt und am Ende wieder überlagert. Entscheidend ist dabei nicht nur die geometrische Strecke, sondern die optische Wegdifferenz, also die Kombination aus Länge und Brechungsindex im jeweiligen Arm. Genau daraus entsteht die Phasendifferenz Δφ, und daraus wiederum das Intensitätsmuster am Ausgang.
Für ein balanciertes, verlustarmes System gilt im einfachen Modell: I1 = I0 cos²(Δφ/2) und I2 = I0 sin²(Δφ/2). Das ist praktisch, weil kleine Phasenänderungen sofort als Helligkeitswechsel sichtbar werden. Bei einer Wellenlänge von 633 nm entspricht eine Phasenverschiebung von π bereits einer optischen Wegänderung von etwa 316,5 nm. Genau deshalb kann das System Veränderungen messen, die weit unterhalb dessen liegen, was man mit bloßem Blick erkennen würde.
Der Kern ist also erstaunlich schlicht: Die Phase wird nicht direkt „angeschaut“, sondern in eine Intensität übersetzt, die sich mit Photodetektoren sauber lesen lässt. Damit ist das Grundprinzip klar, jetzt lohnt sich der Blick auf den realen Aufbau, denn dort entstehen die meisten praktischen Unterschiede.
Wie der typische Aufbau in der Praxis aussieht

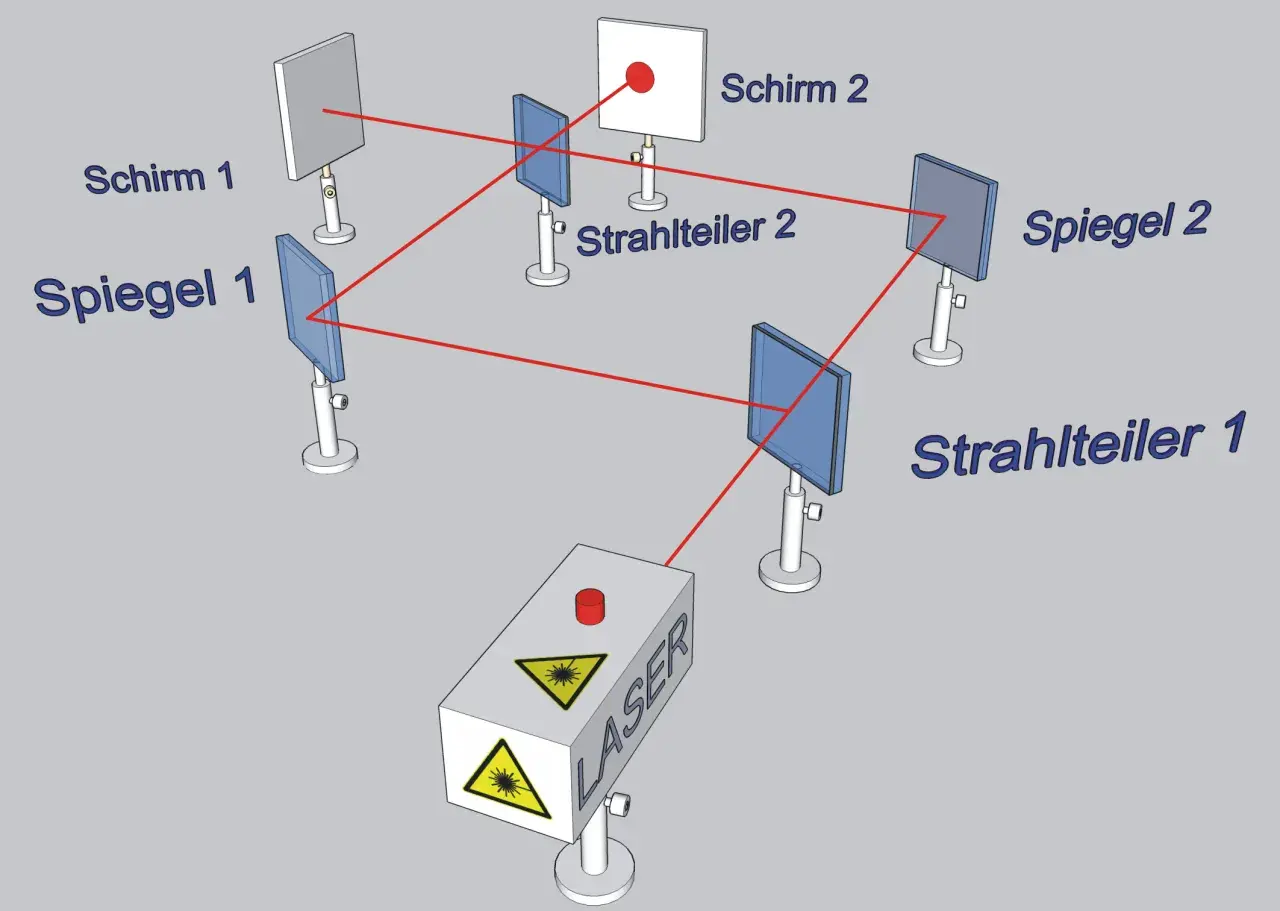

Der klassische Aufbau besteht aus einer Lichtquelle, zwei Strahlteilern und zwei Armen, die sich am Ende wieder treffen. In der Freistrahloptik übernehmen Spiegel die Umlenkung, in der integrierten Photonik erledigen das Wellenleiter und Koppler auf einem Chip. Das Prinzip bleibt gleich, aber die technische Umsetzung ist deutlich unterschiedlich.
| Bauteil | Aufgabe | Warum es wichtig ist |
|---|---|---|
| Lichtquelle | liefert kohärentes Licht | ohne ausreichende Kohärenz verschwinden die Interferenzstreifen |
| Erster Strahlteiler | teilt den Strahl in zwei Arme | erzeugt die beiden Lichtwege mit definierter relativer Phase |
| Messarm und Referenzarm | tragen Probe, Phasenverschiebung oder Kontrollstrecke | hier entsteht die eigentliche Messinformation |
| Zweiter Strahlteiler | überlagert beide Teilstrahlen erneut | hier wird die Phasendifferenz in Intensität umgewandelt |
| Detektoren | messen die Ausgangsintensität | aus dem Signal wird die Phase rekonstruiert |
Nicht jeder Aufbau braucht klassische Spiegel. In Wellenleitern übernehmen Richtkoppler, Multimode-Koppler oder Y-Verzweigungen die Strahlteilung, und auf dem Chip ist die Struktur oft deutlich kompakter als im Freistrahl-Labor. Gerade dort wird sichtbar, warum das Interferometer in der modernen Photonik so beliebt ist: Es ist mechanisch kleiner, leichter zu stabilisieren und gut in Serienprozesse integrierbar. Als Nächstes geht es darum, was das Ausgangssignal wirklich aussagt und warum der Arbeitspunkt so viel wichtiger ist, als viele Anfänger anfangs denken.
Warum die Kennlinie für Messungen so empfindlich ist
Für Messaufgaben ist nicht nur relevant, ob ein Ausgang hell oder dunkel ist, sondern wo auf der Kennlinie man gerade arbeitet. In der Nähe von Δφ ≈ π/2 ist die Steigung besonders groß, also reagieren kleine Phasenänderungen dort am stärksten auf die Intensität. Genau deshalb betreibt man viele Systeme bewusst im Arbeitspunkt und nicht einfach am Maximum oder Minimum.
| Beobachtung | Wahrscheinliche Ursache | Praktische Konsequenz |
|---|---|---|
| Ein Ausgang wird fast dunkel | nahezu perfekte destruktive Interferenz | der Arbeitspunkt liegt nahe an einer Extremstelle |
| Beide Ausgänge sind ähnlich hell | Phase liegt in einem steilen Bereich der Kennlinie | kleine Änderungen werden besonders gut sichtbar |
| Der Kontrast sinkt | Kohärenz, Polarisation oder Alignment stimmen nicht | die Messung verliert an Auflösung |
Für eine Probe mit Dicke L gilt näherungsweise Δφ = 2π·Δn·L/λ. Damit wird sofort klar, warum selbst kleine Änderungen des Brechungsindex oder der Temperatur reichen, um das Signal deutlich zu verschieben. Ich halte genau diesen Zusammenhang für den stärksten didaktischen Punkt des ganzen Verfahrens, weil er die Physik sauber auf eine einzige, gut messbare Größe zurückführt.
Wichtig ist aber auch die Gegenprobe: Wenn die Kohärenzlänge der Quelle zu kurz ist, die Arme zu unterschiedlich werden oder die Polarisationen nicht zusammenpassen, dann bleibt die elegante Theorie richtig, nur die sichtbaren Streifen verschwinden. Und genau deshalb ist das Interferometer so nützlich, aber auch so empfindlich. Daraus ergeben sich die typischen Anwendungen, die weit über das Lehrlabor hinausgehen.
Wofür man das Prinzip in Physik und Technik nutzt
Die gleiche Grundgeometrie taucht in mehreren Disziplinen auf, weil sie Phasenänderungen sehr direkt sichtbar macht. Das ist nicht nur für Experimente interessant, sondern auch für industrielle und medizinische Messaufgaben.
- Brechungsindex-Sensorik - Schon kleine Änderungen in Flüssigkeiten, Gasen oder dünnen Schichten verschieben die Phase. Darum eignet sich die Struktur für chemische und biologische Sensoren.
- Phasenmikroskopie - Transparente Proben verändern oft kaum die Helligkeit, aber sehr wohl die Phase. Genau dafür ist das Interferometer stark, weil es diese Information in Intensität übersetzt.
- Elektrooptische Modulatoren - In der optischen Kommunikation wird eine Phasenänderung in einem Arm genutzt, um am Ausgang ein moduliertes Intensitätssignal zu erzeugen.
- Quantenoptik - Auf Einzelphotonenebene beschreibt man denselben Aufbau mit Wahrscheinlichkeitsamplituden. Das macht ihn zu einem Standardwerkzeug für Lehr- und Experimentieraufbauten.
- Integrierte Photonik - Auf Chips ist die Struktur ein Grundbaustein für Filter, Schalter und Messpfade, weil sie kompakt und gut skalierbar ist.
Gerade in Sensoren hat das einen klaren Vorteil: Das Signal lässt sich oft so auslegen, dass es auf sehr kleine Änderungen reagiert, ohne dass man die Probe selbst stark beeinflussen muss. Damit stellt sich aber auch die Frage, wie sich das Ganze von anderen Interferometern unterscheidet, denn nicht jede Anordnung ist für denselben Zweck gleich gut geeignet.
Wie es sich von Michelson und Fabry-Perot unterscheidet
Die Grundidee „Interferenz zur Messung von Weg oder Phase“ ist gemeinsam, die Geometrie und der typische Einsatz sind es aber nicht. Wer den Unterschied sauber versteht, wählt im Labor schneller den richtigen Aufbau und erwartet nicht das falsche Verhalten vom falschen Gerät.
| Interferometer | Geometrie | Starke Seite | Typische Schwäche | Geeignet für |
|---|---|---|---|---|
| Mach-Zehnder | zwei getrennte Arme mit zwei Strahlteilern | klare Phasenmessung zwischen zwei Wegen | empfindlich gegen Alignment und Drift | Sensorik, integrierte Photonik, Modulation |
| Michelson | Hin- und Rückweg über einen Strahlteiler | klassisch für Längenmessung und Metrologie | Rückreflexe und mechanische Kopplung können stören | präzise Weg- und Längenmessungen |
| Fabry-Perot | Resonator mit mehrfacher Reflexion | hohe spektrale Auflösung | stark resonanz- und justageabhängig | Spektroskopie, Filterung, Laserstabilisierung |
Wenn ich den drei Systemen einen Satz zuordnen müsste, dann wäre es dieser: Der Mach-Zehnder ist oft die sauberste Wahl, wenn die Phasendifferenz zwischen zwei getrennten Wegen selbst die Messgröße ist. Der Michelson ist sehr stark, wenn Wegänderungen im Rückweg im Mittelpunkt stehen, und der Fabry-Perot punktet dort, wo spektrale Selektivität wichtiger ist als ein einfacher Zweiarm-Vergleich. Jetzt bleiben die Grenzen, und die sind im Alltag wichtiger, als die Idealformeln zunächst vermuten lassen.
Welche Grenzen und Fehlerquellen man ernst nehmen muss
Ein gutes Interferometer scheitert selten an der Grundidee. Es scheitert meist an den Randbedingungen. Genau das macht den realen Aufbau so lehrreich, denn er zwingt dazu, Optik nicht nur formal, sondern systematisch zu denken.
- Kohärenzlänge - Ist sie zu kurz, überlagern sich die beiden Arme nicht mehr stabil genug, und die Interferenz verschwindet.

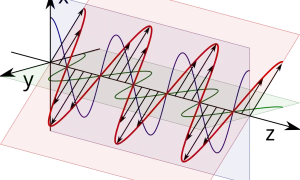

- Polarisation - Wenn die Polarisationszustände der beiden Arme nicht zusammenpassen, sinkt der Kontrast deutlich.
- Temperatur und Vibration - Schon kleine mechanische oder thermische Änderungen verschieben die Phase messbar.
- Unvollkommene Strahlteiler - Ein echtes 50:50-Verhältnis ist wellenlängenabhängig und in der Praxis nie perfekt.
- Dispersion und Verluste - Unterschiedliche Gruppenlaufzeiten oder Absorption verändern die Form des Signals.
- Probe mit starker Absorption - Dann ändert sich nicht nur die Phase, sondern auch die Amplitude, und die Auswertung wird anspruchsvoller.
Besonders oft wird unterschätzt, dass ein scheinbar kleines Ungleichgewicht im Aufbau nicht nur etwas „Rauschen“ erzeugt, sondern die Kennlinie selbst verschiebt. Wer das übersieht, hält später einen Messfehler für einen Physikeffekt. Deshalb lohnt sich ein sauberer Aufbau immer mehr als eine nachträgliche Rechenkorrektur. Das führt direkt zur letzten Frage: Was macht in der Praxis den Unterschied zwischen einem schönen Schema und einer belastbaren Messung?
Wie man aus dem idealen Prinzip eine robuste Messung macht
Wenn ich einen solchen Aufbau bewerte, gehe ich immer in derselben Reihenfolge vor: Quelle, Kohärenz, Polarisation, Armgleichheit, Stabilität und Arbeitspunkt. Erst wenn diese Punkte stimmen, bringt Feinkalibrierung wirklich etwas. Das klingt simpel, spart aber in der Praxis sehr viel Zeit.
- Die richtige Quelle wählen - Ein Laser mit geeigneter Linienbreite ist meist sinnvoller als eine beliebige Lichtquelle, wenn die Wege länger oder empfindlicher werden.
- Die Arme sinnvoll anpassen - Die Wegdifferenz sollte zur Kohärenzlänge passen, sonst gibt es keinen stabilen Kontrast.
- Den Arbeitspunkt festlegen - Für Sensorik ist der steile Bereich der Kennlinie oft besser als das reine Helligkeitsmaximum.
- Polarisation und Dispersion prüfen - Gerade in Wellenleitern entscheidet das oft über brauchbares oder unbrauchbares Signal.
- Differenziell auslesen - Wenn beide Ausgänge gemessen werden, lässt sich Störrauschen häufig besser unterdrücken.
- Drift aktiv kontrollieren - Temperaturstabilisierung und mechanische Entkopplung sind kein Luxus, sondern Teil der Messqualität.
Gerade in der modernen Photonik bleibt das Mach-Zehnder-Prinzip deshalb so wichtig, weil es elegant, skalierbar und physikalisch transparent ist. Es zeigt sehr direkt, wie aus einer unscheinbaren Phasenänderung ein präzises Messsignal wird, und genau diese Übersetzung macht es in Labor, Industrie und auf dem Chip so wertvoll. Wer das Prinzip einmal sauber verstanden hat, erkennt es danach in vielen anderen optischen Systemen sofort wieder.
