Eine Dampfmaschine ist im Kern ein erstaunlich klarer Energiewandler: Wärme wird zu Druck, Druck zu Hubbewegung und Hubbewegung zu Drehbewegung. Wer versteht, wie das Zusammenspiel aus Kessel, Zylinder, Ventilen und Kurbeltrieb funktioniert, versteht auch, warum manche Maschinen robust, andere effizient und wieder andere nur historisch interessant sind. Ich gehe hier Schritt für Schritt durch den Ablauf, die wichtigsten Bauteile, die Unterschiede zwischen den Bauarten und die Stellen, an denen sich Effizienz wirklich entscheidet.
Die Dampfmaschine wandelt Wärme in kontrollierte Bewegung um
- Der Kessel erzeugt heißen Dampf unter Druck, der als Arbeitsmedium dient.
- Im Zylinder drückt der Dampf den Kolben und liefert die eigentliche mechanische Arbeit.
- Schieber, Ventile, Pleuel und Kurbelwelle steuern Timing und Bewegungsumwandlung.
- Ein Schwungrad glättet den Lauf und überbrückt die Totpunkte des Kolbens.
- Ein getrennter Kondensator verbessert bei vielen Bauarten den Wirkungsgrad deutlich.
- Einfachwirkende, doppeltwirkende und Hochdruckmaschinen unterscheiden sich vor allem bei Taktung, Leistung und Einsatzgebiet.
So entsteht aus Dampf eine Drehbewegung
Ich würde den Ablauf in fünf Takte zerlegen, weil man so schneller versteht, was im Zylinder wirklich passiert. Die Maschine lebt nicht von einem einzelnen Druckstoß, sondern von einer sauberen Folge aus Erhitzen, Einlassen, Arbeiten, Ausstoßen und erneuter Vorbereitung.
- Im Kessel wird Wasser erhitzt, bis Wasserdampf unter Druck entsteht.
- Ein Schieber oder Ventil gibt den Weg in den Zylinder frei und lässt den Dampf nur im richtigen Moment einströmen.
- Der Dampf expandiert, drückt den Kolben und verrichtet dabei mechanische Arbeit.
- Am Ende des Hubs wird der Dampf wieder abgeführt oder in einen Kondensator geleitet, damit der nächste Zyklus vorbereitet ist.
- Über Pleuel und Kurbelwelle wird die lineare Bewegung des Kolbens in eine Drehbewegung übersetzt, das Schwungrad glättet den Lauf.
Genau dieser letzte Punkt ist der technische Kern: Erst die Umwandlung in Rotation macht aus dem Zylinder einen brauchbaren Antrieb für Pumpe, Maschine oder Fahrzeug. Damit das sauber klappt, braucht die Maschine aber mehr als nur Dampf im Kessel.

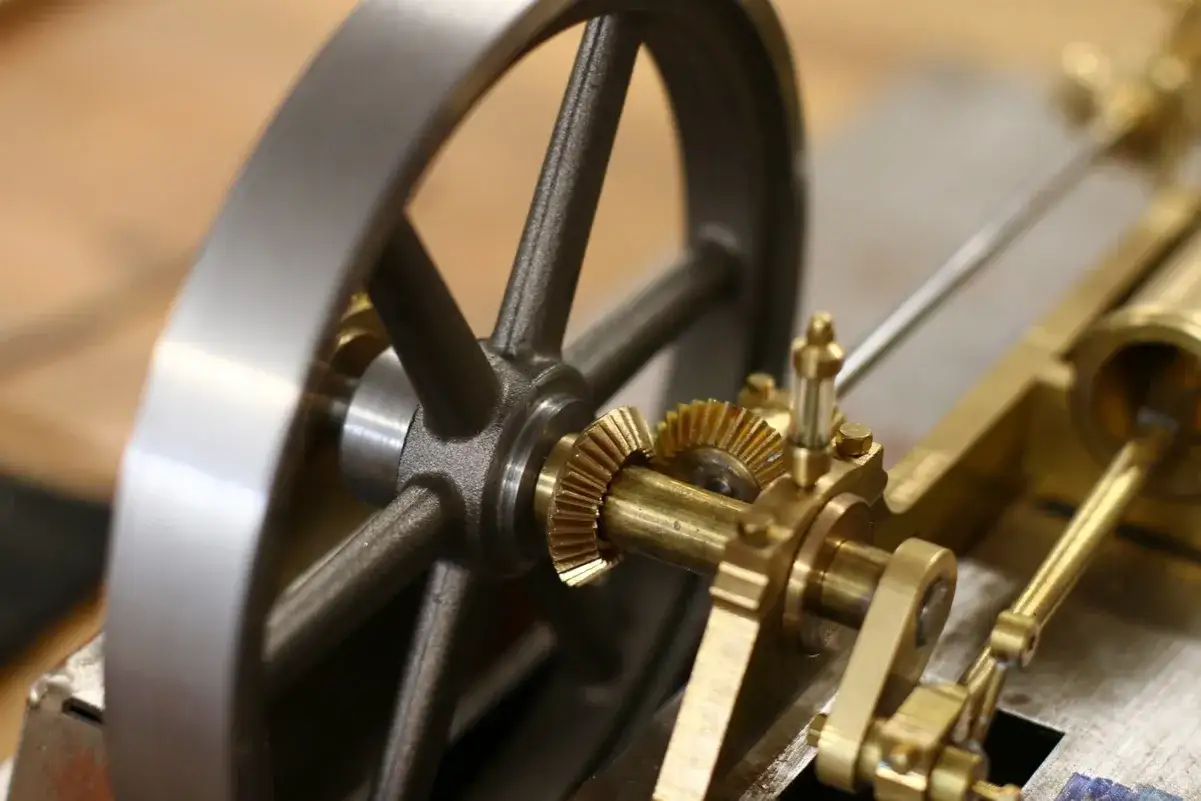

Die Bauteile, die den Ablauf steuern
Wenn man eine Kolbendampfmaschine auseinanderdenkt, sieht man schnell, dass jedes Teil eine klar zugewiesene Aufgabe hat. Der Schieber verteilt den Dampf, der Zylinder führt den Kolben, und der Kurbeltrieb macht aus der Hin-und-her-Bewegung eine stetige Rotation.
| Bauteil | Aufgabe | Warum es wichtig ist |
|---|---|---|
| Kessel | Erzeugt heißen Dampf unter Druck | Ohne stabilen Dampfnachschub gibt es keinen Arbeitstakt |
| Zylinder und Kolben | Wandeln Dampfdruck in lineare Bewegung um | Hier entsteht die eigentliche mechanische Arbeit |
| Schieber oder Ventile | Steuern Einlass und Auslass des Dampfes | Der richtige Zeitpunkt entscheidet über Leistung und Wirkungsgrad |
| Pleuel und Kurbelwelle | Übersetzen den Hub in Drehung | Erst damit wird die Bewegung für Maschinen nutzbar |
| Schwungrad | Speichert Rotationsenergie zwischen den Takten | Es glättet den Lauf und überbrückt Totpunkte |
| Kondensator | Kühlt den Abdampf und senkt den Druck | Er verbessert bei vielen Bauarten die Wirtschaftlichkeit deutlich |
Der Schieber ist dabei unscheinbar und zugleich entscheidend. Er bestimmt, wann der Dampf auf welche Seite des Kolbens trifft und wann der Abdampf verschwinden kann. Wenn dieser Takt nicht stimmt, läuft die Maschine zwar warm, aber nicht effizient.
Wenn diese Rollen klar sind, wird auch verständlich, warum Temperaturführung und Kondensation so viel mehr ausmachen als nur ein besonders großer Kessel.
Warum Kondensator und Druckniveau so viel ausmachen
Der größte Fortschritt gegenüber frühen Maschinen lag nicht darin, einfach nur mehr Dampf zu erzeugen, sondern den Dampf klüger zu nutzen. Bei der älteren Newcomen-Maschine wurde der Arbeitszylinder selbst ständig abgekühlt, weil dort kondensiert wurde. Das kostet Energie, weil der Zylinder im nächsten Takt wieder neu aufgeheizt werden muss.
James Watt trennte diesen Vorgang vom Arbeitszylinder und ließ den Dampf in einem separaten Kondensator niederschlagen. So blieb der Zylinder heiß, während im Kondensator Unterdruck entstand. Genau diese Trennung hebt die Maschine auf ein deutlich besseres Niveau; LEIFIphysik beschreibt für Watts Maschine einen Kohleverbrauch von rund einem Viertel der älteren Newcomen-Maschine.
Technisch steckt dahinter ein einfacher, aber wichtiger Gedanke: Je weniger Wärme der Arbeitszylinder selbst verliert, desto mehr der zugeführten Energie landet tatsächlich in der Bewegung des Kolbens. Deshalb ist Effizienz bei Dampfmaschinen nie nur eine Frage von Feuer, sondern immer auch eine Frage von Wärmeverlusten, Dichtheit und sauberer Steuerung. Mit diesem Blick lassen sich die verschiedenen Bauarten viel leichter einordnen.
Einfachwirkend, doppeltwirkend und Hochdruck im Vergleich
Ich halte den Vergleich der Bauarten für besonders hilfreich, weil viele Verwirrungen genau hier entstehen. Der Grundaufbau bleibt ähnlich, aber kleine konstruktive Unterschiede verändern Leistung, Gewicht, Einsatzgebiet und Wirkungsgrad deutlich.
| Bauart | Wie sie arbeitet | Stärken | Grenzen |
|---|---|---|---|
| Einfachwirkend | Der Dampf drückt nur auf einer Kolbenseite; der Rückhub kommt aus Schwungmasse oder Gegengewicht | Einfacher Aufbau, gut nachvollziehbar | Ein Teil des Wegs liefert keine direkte Arbeitsleistung |
| Doppeltwirkend | Der Kolben wird abwechselnd von beiden Seiten mit Dampf beaufschlagt | Mehr Leistung und gleichmäßiger Lauf | Die Steuerung wird deutlich anspruchsvoller |
| Niederdruck mit Kondensator | Der Dampf arbeitet bei leichtem Überdruck von wenigen 100 mbar, die Kondensation läuft getrennt ab | Weniger Wärmeverlust am Zylinder, höherer Wirkungsgrad | Eher schwer und vor allem stationär sinnvoll |
| Hochdruck | Der Dampf wird weit über 100 °C erhitzt und arbeitet ohne zwingenden Kondensator | Leichter, kompakter, für mobile Maschinen interessant | Höhere Belastung für Kessel, Dichtungen und Bauteile |
| Verbundmaschine | Der Dampf entspannt sich über mehrere Zylinder mit unterschiedlichem Durchmesser | Bessere Ausnutzung des Druckabfalls | Mehr Bauteile und mehr Abstimmung |
Der praktische Unterschied ist klar: Einfache Maschinen sind gut, um das Prinzip zu verstehen, aber die wirklich brauchbaren Antriebe entstehen erst durch doppelte Wirkung, saubere Expansion oder mehrere Zylinder. Die Technik wird damit nicht nur stärker, sondern auch empfindlicher gegenüber falscher Einstellung.
Und genau an dieser Stelle tauchen die typischen Missverständnisse auf, die ich als Nächstes kurz geradeziehen würde.
Wo die Funktionsweise oft missverstanden wird
Die Dampfmaschine wirkt auf den ersten Blick banal, wird aber oft falsch vereinfacht. Drei Denkfehler sehe ich besonders häufig:
- Dampf drückt nicht einfach dauerhaft. Erst die Steuerung macht aus dem Druck eine nützliche Taktung.
- Hoher Druck allein reicht nicht. Entscheidend sind auch Expansion, Temperaturgefälle und möglichst geringe Verluste.
- Rückhub ist nicht immer Nutzhub. Bei einfachwirkenden Maschinen liefert oft das Schwungrad die Energie für die Rückbewegung.
- Dampfmaschine und Dampfturbine sind nicht dasselbe. Die eine arbeitet mit Kolben und Kurbeltrieb, die andere mit schnell strömendem Dampf und Schaufeln.
Wenn ich eine historische Zeichnung oder eine Animation lese, suche ich deshalb zuerst nach vier Dingen: Wo kommt der Dampf hinein, wann wird er wieder herausgeführt, wie wird der Kolben bewegt und wo wird die Bewegung in Rotation verwandelt? Wer diese Fragen beantworten kann, hat die Maschine im Wesentlichen verstanden. Damit ist der Schritt zur heutigen Technik kleiner, als viele vermuten.
Was an dieser Maschine für moderne Technik bleibt
Für mich ist die Dampfmaschine bis heute vor allem deshalb interessant, weil sie das Grundproblem jeder Wärmekraftmaschine sauber sichtbar macht: Energie muss nicht nur erzeugt, sondern auch richtig geführt werden. Die besten Ergebnisse entstehen nicht durch rohe Hitze, sondern durch kontrollierte Temperaturdifferenzen, dichte Bauteile und eine Mechanik, die Verluste klein hält.
Im Alltag sieht man die klassische Kolbendampfmaschine heute nur noch selten, aber ihr Prinzip lebt weiter. Große Dampfturbinen in Kraftwerken arbeiten zwar anders, folgen aber derselben Logik der Wärmeumwandlung. Wer die alte Maschine verstanden hat, liest auch moderne Systeme schneller: Nicht das Feuer allein zählt, sondern der Weg der Energie durch das gesamte System.
Ich halte die Dampfmaschine deshalb für ein gutes Prüfstück für Technikverständnis: Sie ist überschaubar, aber nicht banal. Wer ihre Funktionsweise verstanden hat, erkennt in vielen anderen Maschinen sofort, wo der eigentliche Wirkungsgrad gewonnen oder verloren wird.
