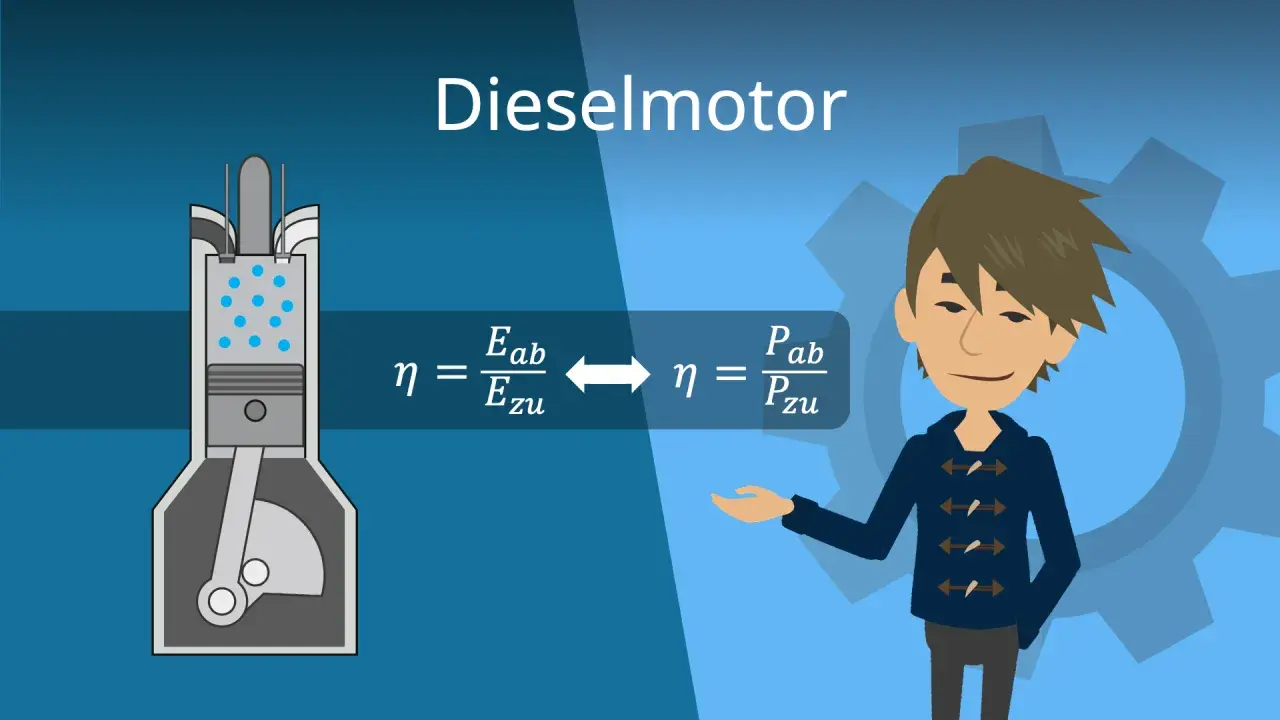

Der Aufbau eines Dieselmotors ist weniger spektakulär als sein Ruf, aber technisch deutlich anspruchsvoller, als viele vermuten. Entscheidend sind nicht nur Block und Kolben, sondern auch Verdichtung, Einspritzung, Luftversorgung und die elektronische Regelung dahinter. Ich gehe den Motor deshalb von innen nach außen durch und zeige, welche Bauteile die Verbrennung wirklich tragen und worauf es in der Praxis ankommt.
Die Kernidee liegt im Zusammenspiel von Verdichtung, Einspritzung und Luftmanagement
- Ein Diesel zündet den Kraftstoff ohne Zündkerze, weil die Luft im Zylinder stark verdichtet wird.
- Zum Grundaufbau gehören Motorblock, Zylinder, Kolben, Pleuel, Kurbelwelle, Zylinderkopf und Ventiltrieb.
- Moderne Systeme setzen auf Common Rail, Turboaufladung, Ladeluftkühlung und Motorsteuergerät.
- Bei einem sauber ausgelegten Diesel arbeiten Mechanik, Einspritzung, Luftweg und Temperaturführung als ein System.
- Typische Probleme zeigen sich meist zuerst als Rauch, Leistungsverlust, harter Start oder unruhiger Leerlauf.
Warum der Diesel konstruktiv anders aufgebaut ist
Der Unterschied beginnt bei der Zündung: Ein Diesel entzündet den Kraftstoff nicht mit einem Funken, sondern nutzt die stark verdichtete Luft im Zylinder. Dafür braucht er eine höhere Verdichtung als ein Ottomotor, oft grob im Bereich von 14:1 bis 25:1, und genau das prägt die gesamte Konstruktion. Motorblock, Lager und bewegte Teile sind deshalb kräftiger ausgelegt, weil die mechanische und thermische Belastung höher ist.
Ich sehe den Diesel deshalb nicht als „schweren Benziner“, sondern als Antrieb, der bewusst auf Druck, Wirkungsgrad und Dauerlast optimiert wurde. Glühkerzen helfen beim Kaltstart, ändern aber nichts am Grundprinzip der Selbstzündung.
| Merkmal | Diesel | Ottomotor |
|---|---|---|
| Zündart | Selbstzündung durch Kompression | Fremdzündung über Zündkerze |
| Verdichtung | hoch, oft 14:1 bis 25:1 | deutlich niedriger |
| Konstruktionsziel | Robustheit, Drehmoment, Effizienz | Drehfreude, leises Laufverhalten, Flexibilität |
| Typische Wahrnehmung | kräftig bei niedrigen Drehzahlen | spritziger bei höheren Drehzahlen |
Diese Unterschiede erklären, warum der Diesel bei niedrigen Drehzahlen oft souveräner wirkt und warum die Auslegung so stark auf Dauerlast statt auf maximale Drehzahl zielt. Von hier aus ist der mechanische Grundaufbau schnell verständlich.
So ist ein Dieselmotor mechanisch aufgebaut
Ich trenne den Motor gern in einen festen Träger und die bewegten Bauteile. Der feste Teil gibt dem Ganzen Form und Stabilität, die bewegten Teile wandeln den Druck der Verbrennung in Drehbewegung um.
| Baugruppe | Aufgabe | Warum sie wichtig ist |
|---|---|---|
| Motorblock | Trägt die Zylinder und das Kurbelgehäuse | Er muss Druck, Wärme und Vibration aufnehmen |
| Zylinderlaufbahn oder Laufbuchse | Führt den Kolben | Sie beeinflusst Reibung, Verschleiß und Wärmeabgabe |
| Kolben mit Kolbenringen | Verdichtet die Luft und dichtet den Brennraum ab | Ohne dichte Kolben steigt der Druckverlust und die Verbrennung wird unruhig |
| Pleuel | Überträgt die Kraft des Kolbens | Es verbindet Hubbewegung und Kurbeltrieb |
| Kurbelwelle | Wandelt die Hubbewegung in Drehbewegung | Sie ist der zentrale Ausgangspunkt für das Antriebsdrehmoment |
| Zylinderkopf | Schließt den Brennraum nach oben | Hier sitzen Ventile, Einspritzung und oft die Glühkerzen |
| Ventile und Ventiltrieb | Steuern Ansaugen und Ausstoßen | Sie bestimmen, wie frei Luft ein- und Abgas ausströmt |
| Nockenwelle und Steuertrieb | Synchronisieren die Ventilbewegung | Ohne exakte Steuerung läuft der Motor nicht sauber oder gar nicht |
| Glühkerzen | Unterstützen den Kaltstart | Sie helfen, die Temperatur im Brennraum schneller anzuheben |
Der Brennraum selbst entsteht beim Diesel nicht nur durch den Zylinderkopf, sondern auch durch die Form des Kolbens. Die Kolbenmulde fördert Luftwirbel und hilft dabei, den eingespritzten Kraftstoff besser mit Sauerstoff zu mischen. Genau an dieser Stelle zeigt sich, dass der Diesel nicht nur aus harten Teilen besteht, sondern aus einer Geometrie, die die Verbrennung aktiv mitgestaltet.
Von hier aus ist auch klar, warum nicht jede Dieselvariante gleich aussieht, obwohl das Funktionsprinzip gleich bleibt.
Welche Bauformen in der Praxis vorkommen
Der innere Verbrennungsprozess bleibt gleich, aber die äußere Anordnung variiert stark. Für den Alltag bedeutet das vor allem: unterschiedliche Länge, Breite, Zugänglichkeit und Schwingungseigenschaften, nicht ein völlig anderes Funktionsprinzip.
| Bauform | Vorteil | Nachteil | Typischer Einsatz |
|---|---|---|---|
| Reihenmotor | Einfacher Aufbau, gute Wartung, kompakt in der Breite | Bei mehr Zylindern länger und weniger platzsparend | Pkw, Transporter, leichte Nutzfahrzeuge |
| V-Motor | Kürzer und gut für viele Zylinder geeignet | Komplexerer Aufbau und oft aufwendigere Wartung | Große Fahrzeuge, Leistungsanwendungen, schwere Nutzfahrzeuge |
| Sonder- und Großdiesel | Sehr robust, auf Dauerlast ausgelegt | Schwer, groß und nicht für jedes Fahrzeug sinnvoll | Baumaschinen, Industrie, Off-Highway, maritime Anwendungen |
Für Straßenfahrzeuge dominiert heute der Viertakt-Diesel; Zweitakter spielen nur noch in speziellen Nischen eine Rolle. Der große praktische Unterschied liegt deshalb weniger im Arbeitsprinzip als in der Frage, wie der Motor im Fahrzeug verpackt ist und wie gut man an seine Baugruppen herankommt. Welche Luft der Motor bekommt und wie präzise Kraftstoff nachgereicht wird, entscheidet am Ende darüber, ob diese Bauform sauber arbeitet.
Einspritzung und Luftführung bestimmen heute fast alles
Im modernen Diesel ist der mechanische Kern nur die halbe Geschichte. Erst die Kombination aus Hochdruckpumpe, Rail, Injektoren, Turboaufladung, Ladeluftkühlung und Motorsteuergerät macht aus dem Grundmotor ein präzise regelbares System.
- Frischluft strömt über den Ansaugtrakt in den Motor, meist unterstützt durch einen Turbolader.
- Ein Ladeluftkühler senkt die Temperatur der verdichteten Luft, damit mehr Sauerstoff in den Zylinder gelangt.
- Das Motorsteuergerät berechnet aus Last, Drehzahl, Temperatur und Druck die passende Einspritzmenge.
- Die Hochdruckpumpe speist den Kraftstoff in das Common-Rail-System, das den Druck speichert und verteilt.
- Die Injektoren spritzen den Kraftstoff exakt zum richtigen Zeitpunkt ein, oft mit mehreren Einzelinjektionen pro Arbeitstakt.
Je nach Auslegung liegen moderne Common-Rail-Systeme grob im Bereich von 1.800 bis 2.700 bar. Bosch beschreibt für Pkw-Systeme sogar bis zu 2.700 bar, während Systeme für Nutzfahrzeuge und Off-Highway-Anwendungen je nach Auslegung häufig bis etwa 2.000 bis 2.500 bar arbeiten. Der Punkt dahinter ist wichtiger als die Zahl selbst: Hoher und konstant verfügbarer Druck erlaubt eine sehr feine Dosierung.
Genau deshalb ist das Rail mehr als nur ein Rohr. Es ist der zentrale hydraulische Speicher zwischen Pumpe und Einspritzventilen und glättet Druckschwankungen, damit die Einspritzung präziser wird. Das senkt Verbrauch, Geräusch und Emissionen gleichzeitig.
Zur Luft- und Abgasseite gehört heute fast immer auch Abgasrückführung. Sie senkt die Verbrennungstemperatur und hilft gegen Stickoxide, während SCR mit AdBlue den Ausstoß weiter reduziert und der Partikelfilter Ruß zurückhält. Der Diesel ist damit längst kein einzelnes Aggregat mehr, sondern ein fein abgestimmtes Gesamtsystem.
Wenn dieses Zusammenspiel nicht sauber läuft, zeigen sich die Schwächen meist sehr früh im Fahrbetrieb.
Woran ich gute und schwache Auslegung im Alltag erkenne
Wenn ein Diesel konstruktiv stimmig ist, merkt man das nicht an einem einzelnen Wert, sondern am Gesamtbild: sauberer Kaltstart, ruhiger Leerlauf, spontaner Lastwechsel und wenig Rauch. Sobald eines dieser Elemente kippt, lohnt der Blick auf die typischen Schwachstellen zuerst bei Luft, Einspritzung und Temperaturführung.
| Symptom | Häufige Ursache | Was das über den Aufbau verrät |
|---|---|---|
| Langer Kaltstart | Glühkerzen, zu niedriger Raildruck, Verschleiß an Injektoren oder Kompressionsverlust | Die Startunterstützung oder die Grundabdichtung arbeitet nicht optimal |
| Schwarzer Rauch | Zu wenig Luft, Ladedruckverlust, AGR-Probleme oder falsche Einspritzung | Das Luft-Kraftstoff-Verhältnis ist aus dem Gleichgewicht |
| Blauer Rauch oder erhöhter Ölverbrauch | Turboabdichtung, Kolbenringe oder Ventilschaftdichtungen | Schmierung und Abdichtung passen nicht mehr sauber zusammen |
| Unruhiger Leerlauf | Injektoren, Raildruck, Luft im Kraftstoffsystem | Die Einspritzung ist nicht mehr gleichmäßig genug |
| Leistungsverlust unter Last | Lader, Luftfilter, DPF, Sensorik oder Undichtigkeiten | Der Motor bekommt nicht die Luftmenge, die er konstruktiv braucht |
In der Praxis fallen zuerst die Peripheriebauteile aus, nicht der Motorblock selbst. Turbo, Injektoren, AGR-Ventil, Partikelfilter, Kühlsystem und Schmierung bestimmen die Wahrnehmung des Motors oft stärker als viele denken. Genau deshalb beurteile ich einen Diesel nie nur nach der Laufleistung, sondern danach, ob seine Nebenaggregate sauber mitarbeiten.
Der entscheidende Punkt ist damit weniger die Frage, welches einzelne Teil am teuersten ist, sondern ob das Gesamtsystem in sich stimmig bleibt. Darauf läuft der moderne Diesel letztlich hinaus.
Worauf es beim modernen Dieselaufbau wirklich ankommt
Wer einen Diesel heute wirklich verstehen will, sollte vier Fragen stellen: Ist der Grundmotor stabil genug? Kommt genug saubere Luft an? Wird der Kraftstoff exakt dosiert? Und bleibt die Temperatur im richtigen Fenster? Wenn diese vier Punkte stimmen, ist die Konstruktion meist überzeugender als jede einzelne Zusatzfunktion.
- Mechanik muss Druck und Dauerlast tragen, ohne dass der Motorblock oder der Kurbeltrieb überfordert wird.
- Einspritzung muss fein und reproduzierbar arbeiten, sonst leiden Verbrauch, Geräusch und Abgasverhalten.
- Luftsystem braucht einen dichten Ansaugweg, guten Ladedruck und saubere Kühlung.
- Regelung muss Sensoren, Glühsystem und Abgasnachbehandlung sinnvoll zusammenführen.
Für mich liegt die eigentliche Qualität eines Dieselmotors nicht darin, wie viele Bauteile verbaut sind, sondern darin, wie wenig Reibung zwischen ihnen entsteht. Ein sauber aufgebauter Diesel ist immer ein Kompromiss aus Robustheit, Präzision und Emissionskontrolle. Genau dieses Zusammenspiel macht den Unterschied zwischen einem Motor, der nur läuft, und einem, der über lange Zeit verlässlich arbeitet.
