Ein Oszilloskop macht elektrische Spannungen nicht nur sichtbar, sondern zeigt ihren Verlauf über die Zeit. Genau darin liegt der praktische Nutzen: Man erkennt Flanken, Störungen, Taktfehler, Ripple oder Übersteuerungen sofort und kann Fehler in Schaltungen deutlich schneller eingrenzen. In diesem Artikel geht es um die Arbeitsweise des Geräts, die wichtigsten Bedienelemente, sinnvolle Einsatzbereiche und die typischen Messfehler, die Ergebnisse verfälschen.
Die wichtigsten Punkte auf einen Blick
- Ein Oszilloskop stellt Spannung über der Zeit dar und macht Signalform, Frequenz und Störungen lesbar.
- Für gute Messergebnisse zählen nicht nur das Gerät, sondern auch Tastkopf, Masseführung, Bandbreite und Abtastrate.
- Digitale Geräte dominieren heute, weil sie Signale speichern, triggern und zusätzlich auswerten können.
- Typische Einsatzfelder sind Mikrocontroller, Netzteile, Audio, Leistungselektronik und Fehlersuche an Baugruppen.
- Viele Probleme entstehen durch falsches Triggern, zu lange Masseleitungen oder eine zu geringe Bandbreite.
- Der Tastkopf ist oft wichtiger als das eigentliche Gerät, weil er die Messung direkt beeinflusst.
Wie ein Oszilloskop Spannungen sichtbar macht
Die Grundidee ist simpel: Auf der vertikalen Achse steht die Spannung, auf der horizontalen Achse die Zeit. Aus dieser Kombination entsteht eine Kurve, an der ich nicht nur die Höhe eines Signals, sondern auch sein Verhalten im zeitlichen Verlauf ablesen kann. Das ist der entscheidende Unterschied zu einem Multimeter, das vor allem einen Zahlenwert liefert.
Bei einem digitalen Oszilloskop wird das Eingangssignal zunächst abgetastet, anschließend digitalisiert und dann als Wellenform auf dem Bildschirm dargestellt. Je höher die Abtastrate und je sauberer das Signal erfasst wird, desto genauer lässt sich die Kurve beurteilen. In der Praxis sieht man damit nicht nur Gleichspannungen und Wechselspannungen, sondern auch kurze Impulse, Störspitzen, Einschwingvorgänge und Taktverläufe.
Spannend wird es dort, wo nicht nur der momentane Wert interessiert, sondern das Verhalten eines Bauteils oder einer kompletten Schaltung. Genau deshalb ist die Funktion eines Oszilloskops für Elektronik, Embedded-Entwicklung und Fehlersuche so wichtig: Es zeigt Zusammenhänge, die man mit reinen Messzahlen leicht übersieht. Und genau an dieser Stelle lohnt sich der Blick auf die Bauteile und Einstellungen, mit denen ich das Signal überhaupt erst sauber erfasse.

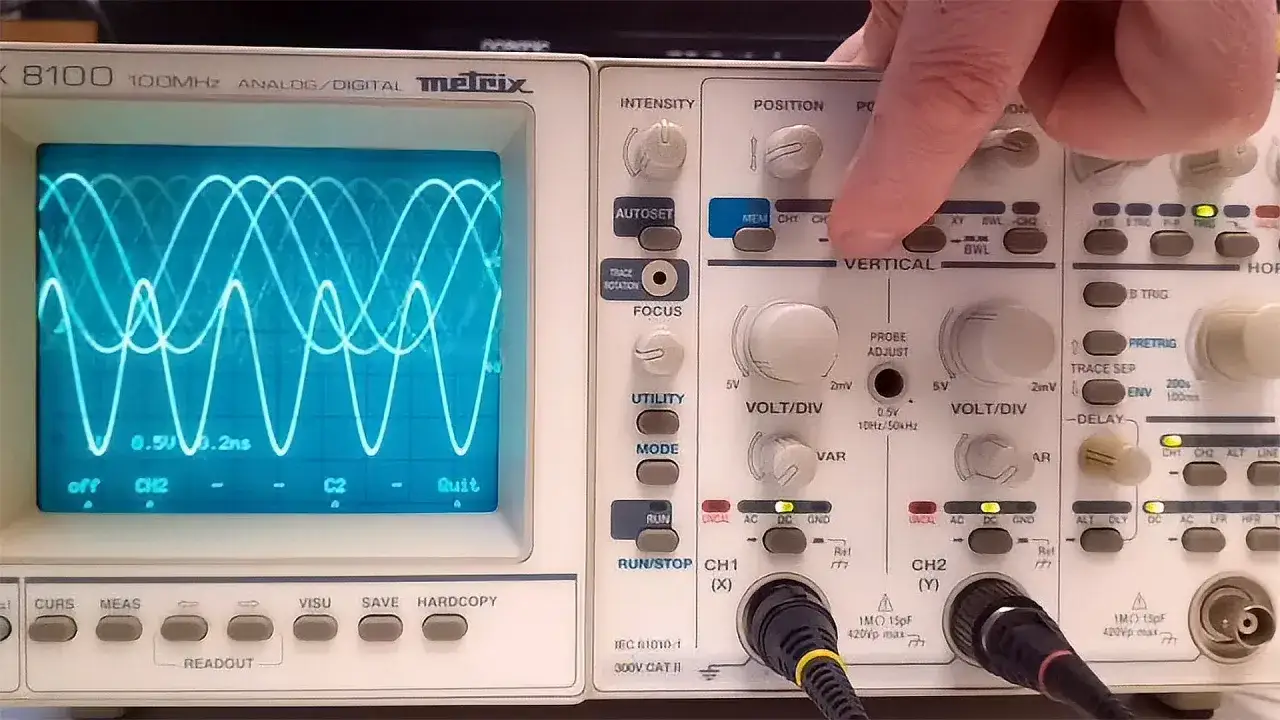

Der Aufbau, den ich vor jeder Messung prüfe
Bevor ich überhaupt auf die Kurve schaue, prüfe ich immer dieselbe Kette: Tastkopf, Eingangskanal, Kopplung, Zeitbasis und Trigger. Wenn einer dieser Punkte nicht passt, wirkt das Ergebnis schnell unruhig, verfälscht oder schlicht falsch. Das ist kein Detailproblem, sondern der Unterschied zwischen einer brauchbaren Messung und einer hübschen, aber irreführenden Anzeige.
| Bauteil | Aufgabe | Typischer Fehler |
|---|---|---|
| Tastkopf | Überträgt das Signal zum Eingang des Geräts | Zu lange Masseleitung, falscher Dämpfungsfaktor, schlechte Kompensation |
| Zeitbasis | Bestimmt, wie viel Zeit auf dem Bildschirm sichtbar ist | Signal zu stark gestaucht oder zu weit gedehnt |
| Trigger | Stabilisiert das Bild an einer definierten Signalstelle | Unruhige Anzeige oder wechselnder Kurvenstart |
| Kopplung | Legt fest, ob AC-, DC- oder Masseanteile angezeigt werden | DC-Anteil versehentlich ausgeblendet |
Besonders wichtig ist für mich die Kopplung. Mit DC-Kopplung sehe ich den kompletten Signalverlauf inklusive Gleichanteil. Mit AC-Kopplung kann ich kleine Wechselanteile auf einem großen Offset besser beurteilen, verliere aber den absoluten Gleichspannungswert. Wer diese Unterschiede ignoriert, misst schnell am eigentlichen Problem vorbei.
Wenn diese Grundlagen sitzen, wird das Signalbild deutlich leichter lesbar. Dann geht es nicht mehr nur darum, eine Kurve auf dem Bildschirm zu sehen, sondern sie auch richtig zu interpretieren.
So lese ich ein Signal richtig
Ein gutes Oszilloskopbild beantwortet mehrere Fragen gleichzeitig. Wie hoch ist die Spannung? Wie schnell ändert sich das Signal? Ist der Verlauf sauber oder verrauscht? Und wie verhält sich das Signal über mehrere Perioden hinweg? Für die Praxis sind vor allem einige Grundgrößen relevant, die ich fast immer zuerst prüfe.
Amplitude und Spitzenwerte
Die Amplitude beschreibt, wie stark ein Signal ausschlägt. In der Praxis schaue ich oft auf den Spitzenwert und den Spitze-Spitze-Wert, weil sich damit Übersteuerung, Ripple oder unerwartete Pegel schnell erkennen lassen. Gerade bei Netzteilen und analogen Schaltungen ist das häufig aussagekräftiger als ein einzelner Mittelwert.
Frequenz, Periode und Tastverhältnis
Frequenz und Periode sind die Basis, wenn ich Takte, PWM oder periodische Signale beurteile. Das Tastverhältnis zeigt, wie lange ein Signal im Verhältnis zur gesamten Periode auf High oder Low liegt. Bei Mikrocontrollern und Schaltreglern ist das zentral, weil kleine Abweichungen direkt auf Timing- oder Regelprobleme hinweisen können.
Flanken, Rauschen und Überschwingen
Eine saubere Kurve ist nicht nur schön anzusehen, sie sagt auch etwas über die Qualität der Schaltung. Lange Anstiegszeiten, Überschwingen oder Nachschwingen deuten oft auf falsche Lasten, schlechte Leitungsführung oder Probleme mit der Signalintegrität hin. Bei schnellen digitalen Signalen sind diese Details oft wichtiger als der reine Mittelwert.
Moderne Geräte können darüber hinaus per FFT auch ein Frequenzbild ableiten. Das ist nützlich, wenn ich Oberwellen oder Störanteile suchen will, ersetzt aber keinen Spektrumanalysator, wenn es um präzise HF-Analyse geht. Die Stärke des Oszilloskops bleibt die Zeitdomäne, und genau deshalb ist es im Labor so vielseitig.
Aus dieser Sicht wird klar, warum das Gerät so viele Einsatzfelder abdeckt: Es zeigt nicht nur Werte, sondern Verhalten. Und genau dieses Verhalten entscheidet in der Praxis oft über Erfolg oder Fehlersuche im Kreis.
Wo Oszilloskope im Alltag wirklich nützlich sind
Ich setze ein Oszilloskop immer dann ein, wenn eine Schaltung nicht nur „irgendwie“ funktioniert, sondern ihr Verhalten sichtbar werden muss. Das trifft auf sehr unterschiedliche Bereiche zu, und genau das macht das Gerät so wertvoll.
Mikrocontroller und digitale Schnittstellen
Bei Mikrocontrollern prüfe ich Takte, Reset-Signale, PWM und serielle Protokolle wie I2C oder SPI. Gerade hier ist ein Oszilloskop oft hilfreicher als ein Multimeter, weil kurze Glitches, Startbedingungen oder Timingfehler nur für wenige Mikrosekunden auftreten können. Wer diese Signale sichtbar macht, findet Fehler meist schneller als über reines Probieren.
Netzteile und Leistungselektronik
In Netzteilen und Schaltreglern sind Ripple, Einschaltverhalten und Schaltflanken entscheidend. Hier sehe ich, ob eine Regelung sauber arbeitet oder ob Störungen auf der Ausgangsspannung liegen. Ein kleiner Fehler in der Masseführung kann in diesem Bereich sofort als scheinbares Überschwingen auftauchen, obwohl die Schaltung selbst korrekt arbeitet.
Audio und analoge Schaltungen
Bei Audiotechnik interessieren mich Verzerrung, Clipping, Brummen und Pegelverläufe. Das Oszilloskop macht sichtbar, ob ein Signal sauber verstärkt wird oder ob es an einer Stelle abgeschnitten wird. Für einfache Audiofehler ist das oft der schnellste Weg zur Ursache.
Lesen Sie auch: Grafikkarte prüfen - So erkennst du echte GPU-Probleme
Service, Ausbildung und Laborarbeit
Im technischen Service und in der Ausbildung ist das Gerät besonders wertvoll, weil es Ursache und Wirkung direkt zeigt. Wer etwa einen Kondensator lädt, eine PWM verändert oder einen Sensor ausliest, sieht den Zusammenhang sofort am Signalbild. Genau das macht den Lern- und Diagnoseeffekt so hoch.
Die Vielseitigkeit hört damit nicht auf, aber die wichtigsten Anwendungsfälle sind damit abgedeckt. Sobald die Einsatzszenarien klar sind, stellt sich fast automatisch die Frage, welche Fehler das Messergebnis am häufigsten verfälschen.
Die häufigsten Messfehler und wie man sie vermeidet
Die meisten schlechten Oszilloskopbilder entstehen nicht durch das Gerät selbst, sondern durch die Messsituation. Ich sehe in der Praxis immer wieder dieselben Fehler, und fast alle lassen sich mit etwas Disziplin vermeiden.
- Zu lange Masseleitung führt zu Schleifen, Störungen und scheinbarem Überschwingen. Eine kurze Massefeder ist oft deutlich besser als das lange Standardkabel.
- Falsch kompensierter Tastkopf verformt Rechtecksignale. Die Kompensation sollte regelmäßig mit dem Testausgang geprüft werden.
- Zu geringe Bandbreite glättet schnelle Flanken und macht Signale langsamer, als sie tatsächlich sind.
- Zu niedrige Abtastrate erzeugt Alias-Effekte oder lässt kurze Störungen verschwinden.
- Falsche Kopplung kann DC-Anteile ausblenden und damit die eigentliche Ursache verstecken.
- Zu hohe Eingangsbelastung verändert das Signal, besonders bei empfindlichen oder hochfrequenten Schaltungen.
Ein wichtiger Praxiswert: Bei schnellen Signalen reicht ein 1:1-Tastkopf oft nicht aus, weil er die Schaltung stärker belastet. Ein 10:1-Tastkopf ist in vielen Laborfällen die vernünftigere Wahl, weil er die Kapazität am Messpunkt reduziert und das Signal weniger verfälscht. Für sehr schnelle oder potenzialfreie Messungen braucht es allerdings passende Spezialtastköpfe.
Wenn diese Fehlerquellen im Griff sind, wird auch die Auswahl des Geräts deutlich einfacher. Denn dann geht es nicht mehr um Marketingbegriffe, sondern um die Frage, welche Ausstattung die eigene Messaufgabe wirklich braucht.
Woran ich ein passendes Gerät für Labor oder Werkstatt erkenne
Für die Auswahl orientiere ich mich nicht an möglichst vielen Funktionen, sondern an den Signalarten, die ich tatsächlich messen will. Die wichtigste Frage lautet: Welche Bandbreite, Abtastrate und Kanalzahl brauche ich wirklich, um die relevanten Details zu sehen?
| Anwendung | Sinnvolle Bandbreite | Abtastrate | Kanäle | Kommentar |
|---|---|---|---|---|
| Einfache Analog- und Netzteilmessungen | 20 bis 50 MHz | mindestens einige 100 MSa/s | 2 | Reicht oft für Ripple, Einschwingvorgänge und Audio |
| Mikrocontroller und Embedded-Systeme | 100 bis 200 MHz | 1 GSa/s oder mehr | 2 bis 4 | Gut für Takt, PWM, serielle Protokolle und schnelle Flanken |
| Leistungselektronik und schnellere Digitalsignale | 200 MHz bis 1 GHz | mehrere GSa/s | 4 | Differenzielle Tastköpfe und saubere Masseführung werden wichtig |
| HF-nahe Anwendungen und anspruchsvolle Protokolle | ab 1 GHz | hoch, je nach Signaltyp | 4 oder mehr | Hier entscheidet Zubehör oft mit über die Messqualität |
Als Faustregel würde ich sagen: Für einfache Werkstattarbeiten genügt meist ein solider Zweikanalbereich mit moderater Bandbreite, für Embedded- und Digitaltechnik sollte die Abtastrate deutlich Luft nach oben haben. Mehr Kanäle sind oft nützlicher als die letzte Bandbreitenstufe, wenn mehrere Signale gleichzeitig verglichen werden sollen. Und wer an schaltenden oder empfindlichen Schaltungen arbeitet, sollte das Budget eher in gute Tastköpfe als in ein größeres Display stecken.
Die Funktion des Oszilloskops entfaltet sich also erst dann voll, wenn Spezifikation, Zubehör und Messaufgabe zusammenpassen. Genau dort trennt sich ein brauchbares Arbeitsgerät von einem Gerät, das zwar viele Zahlen auf dem Datenblatt hat, in der Praxis aber wenig Sicherheit gibt.
Warum der Tastkopf oft wichtiger ist als das Gerät selbst
Der Tastkopf ist die Schnittstelle zwischen Schaltung und Messgerät. Wenn er schlecht passt, kompensiert oder angeschlossen ist, verfälscht er das Ergebnis oft stärker als das Oszilloskop selbst. Rohde & Schwarz weist zu Recht darauf hin, dass Standardmessungen gegen Masse erfolgen und für potenzialfreie Messungen differenzielle Tastköpfe nötig sind.
Ich achte deshalb auf drei Dinge: Erstens muss der Dämpfungsfaktor zum Eingang passen, meist 10:1 für viele Laboranwendungen. Zweitens sollte die Kompensation sauber eingestellt sein, damit Rechtecksignale nicht verzerrt erscheinen. Drittens muss die Masseverbindung so kurz wie möglich bleiben, weil jede zusätzliche Induktivität das Bild bei schnellen Flanken verschlechtert.

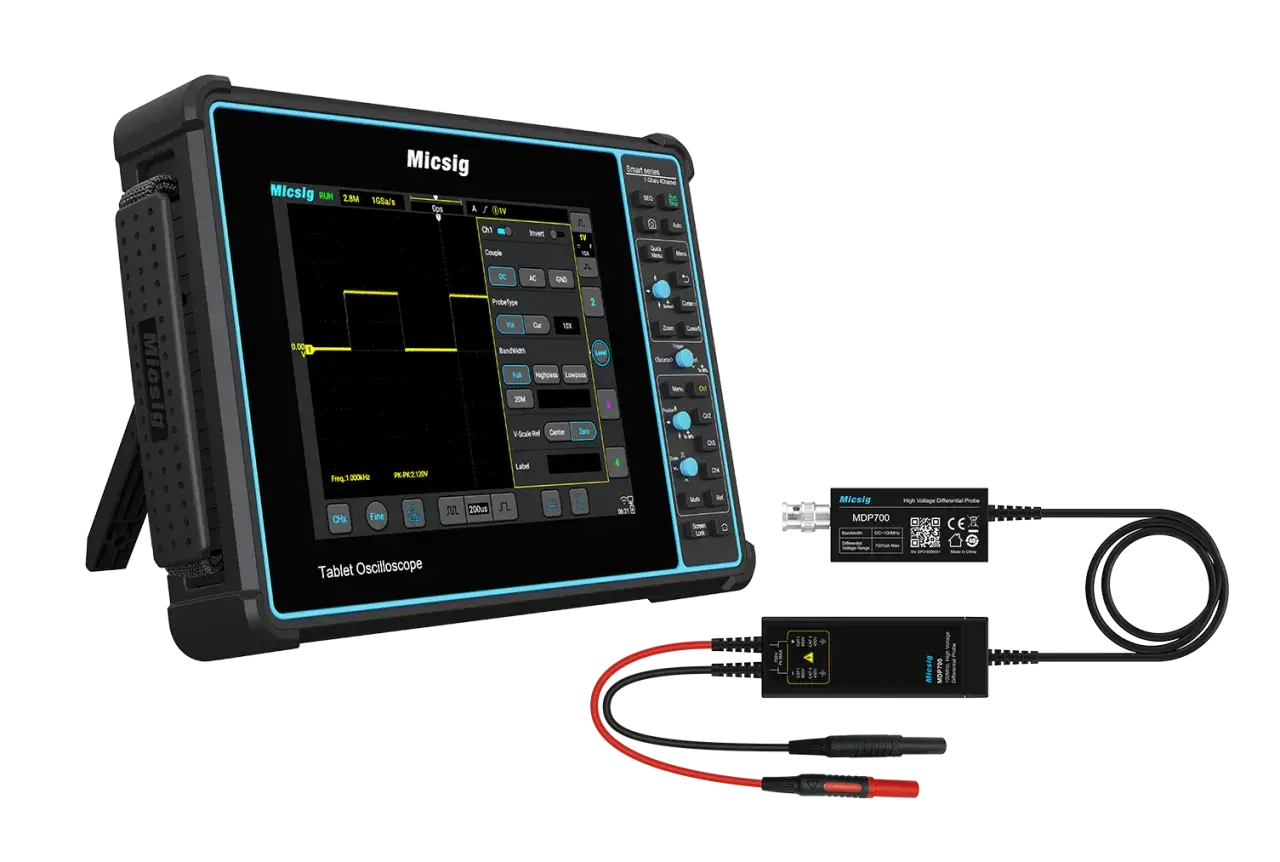

Bei differenziellen Tastköpfen wird der Spannungsunterschied zwischen zwei Messpunkten erfasst, nicht nur gegen Masse. Das ist besonders wichtig bei Schaltungen ohne festen Bezug auf Erde, bei leistungsnahen Messungen und bei empfindlichen Signalen mit geringer Amplitude. Wer hier das falsche Zubehör wählt, misst im Zweifel nicht das Signal, das ihn eigentlich interessiert.
Wenn ich ein Signal schnell und zuverlässig verstehen will, denke ich deshalb immer in drei Ebenen: passender Tastkopf, saubere Messführung und ausreichende Geräteeinstellungen. Erst wenn diese drei Punkte stimmen, zeigt das Oszilloskop mehr als nur eine Kurve auf dem Bildschirm, nämlich eine verwertbare technische Antwort.
