Die erzwungene Schwingung ist eines der klarsten Beispiele dafür, wie ein System nicht nur angestoßen, sondern durch eine periodische äußere Kraft dauerhaft in Bewegung gehalten wird. Entscheidend sind dabei Eigenfrequenz, Erregerfrequenz, Dämpfung und der Phasenunterschied zwischen Anregung und Reaktion. Genau diese Zusammenhänge ordne ich hier so, dass man das Phänomen nicht nur definieren, sondern auch in Experimenten, Kurven und technischen Anwendungen sicher einordnen kann.
Die wichtigsten Punkte auf einen Blick
- Ein schwingendes System bleibt nur dann in Bewegung, wenn ihm von außen regelmäßig Energie zugeführt wird.
- Im stationären Zustand folgt der Oszillator der Frequenz des Erregers, nicht seiner eigenen Eigenfrequenz.
- Nahe der Eigenfrequenz steigt die Amplitude stark an, weil die Energieübertragung besonders günstig ist.
- Dämpfung begrenzt die Amplitude, macht die Resonanzspitze breiter und verschiebt sie leicht.
- Der Phasenunterschied ist kein Nebenthema, sondern oft der Schlüssel zum Verständnis der Messkurve.
- Im Labor ist der Einschwingvorgang die häufigste Fehlerquelle, wenn zu früh abgelesen wird.
Was ein getriebener Oszillator physikalisch tut
Ich trenne bei diesem Thema zuerst sauber zwischen freier und getriebener Bewegung. Bei einer freien Schwingung reicht eine einmalige Auslenkung; danach bestimmt die Rückstellkraft des Systems den weiteren Verlauf, und die Reibung sorgt dafür, dass die Bewegung langsam abklingt. Bei einer getriebenen Schwingung übernimmt dagegen eine äußere periodische Kraft die Rolle des Energiespenders und hält das System aktiv in Bewegung.
Genau darin liegt der Kern: Das System schwingt nicht „von selbst weiter“, sondern wird fortlaufend nachgeladen. Im stationären Zustand bleibt die Amplitude dann nicht beliebig, sondern stellt sich so ein, dass sich zugeführte und verlorene Energie im Mittel die Waage halten. In vielen Schul- und Laborversuchen sieht man deshalb zunächst einen kurzen Einschwingvorgang und erst danach das eigentlich interessante, stabile Muster.
Wichtig ist auch die Begriffsgrenze zur Eigenfrequenz. Die Eigenfrequenz beschreibt, wie das System reagieren würde, wenn man es einmal auslenkt und dann sich selbst überlässt. Die tatsächliche Bewegung im getriebenen Fall folgt aber der Frequenz des Erregers. Genau diese Unterscheidung führt später direkt zur Resonanzfrage, und dort wird es physikalisch erst richtig spannend.
Warum Frequenz und Phase den Ausschlag geben
Die entscheidende Beobachtung ist simpel, aber leicht zu unterschätzen: Ein schwingungsfähiges System reagiert je nach Abstand zwischen Erregerfrequenz und Eigenfrequenz völlig unterschiedlich. Ich fasse die drei typischen Bereiche deshalb lieber als Verhaltenstabellen auf als als reine Formelgeschichte. So sieht man sofort, warum derselbe Antrieb einmal fast wirkungslos bleibt und ein anderes Mal eine sehr starke Auslenkung erzeugt.
| Frequenzlage | Typisches Verhalten | Phasenlage | Praktische Bedeutung |
|---|---|---|---|
| Deutlich unter der Eigenfrequenz | Das System folgt der Anregung noch recht direkt, die Amplitude bleibt moderat. | Kaum Phasenverschiebung | Die Bewegung wirkt fast „mitgezogen“. |
| Nahe der Eigenfrequenz | Die Amplitude wird groß, weil die Energieübertragung besonders effizient ist. | Etwa 90° nacheilend bzw. vorauseilend, je nach Darstellung | Hier liegt der Resonanzfall. |
| Deutlich über der Eigenfrequenz | Das System kommt nicht mehr hinterher, die Amplitude fällt stark ab. | Stark verschoben, oft fast gegenphasig | Die Trägheit dominiert, die Anregung „verpufft“ weitgehend. |
Die Phase ist dabei mehr als ein Begleitwert. Im Resonanzbereich zeigt sie, ob der Erreger im passenden Moment Energie nachliefert oder die Bewegung eher ausbremst. Genau deshalb ist die Amplitude allein nie die ganze Geschichte; erst zusammen mit der Phasenverschiebung wird die Resonanzkurve wirklich lesbar. Und an dieser Stelle kommt die Dämpfung ins Spiel, weil sie den ganzen Verlauf deutlich formt.

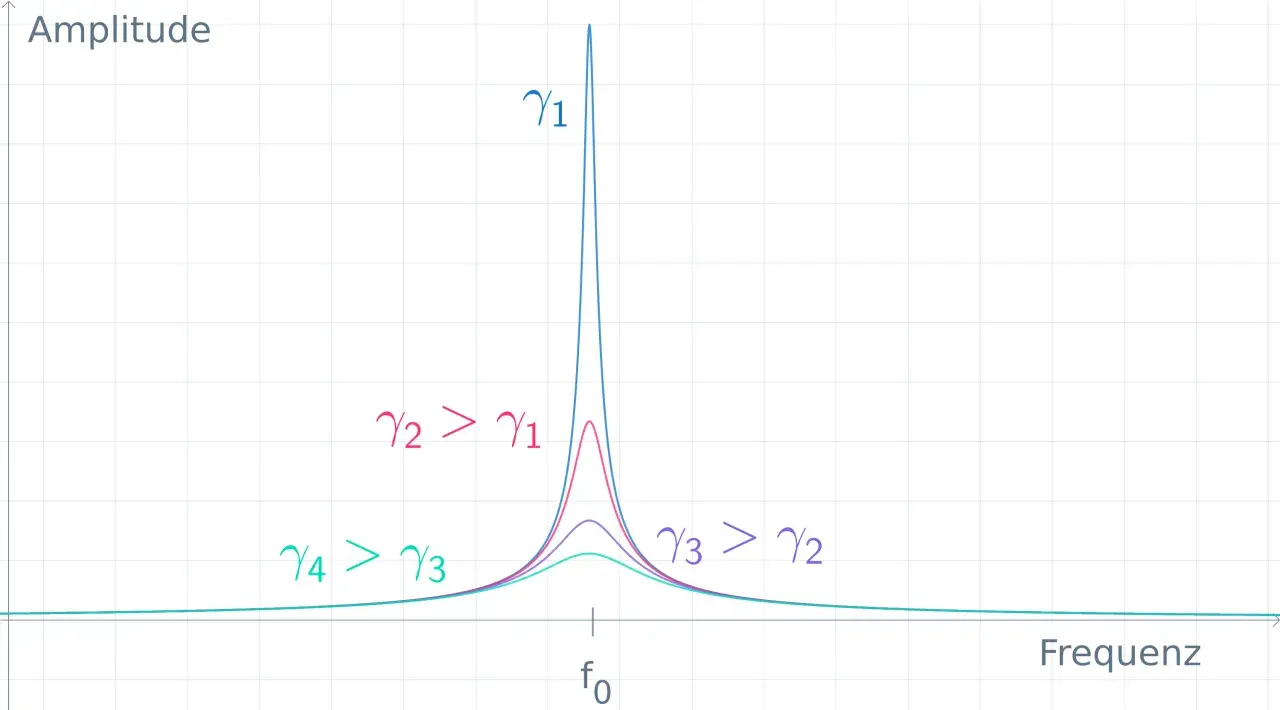

Wie Dämpfung den Resonanzfall begrenzt
Dämpfung entzieht dem System pro Schwingung Energie, zum Beispiel durch Reibung, Luftwiderstand oder innere Verluste im Material. Physikalisch bedeutet das: Der Antrieb muss nicht nur die eigentliche Schwingung aufrechterhalten, sondern zusätzlich den Verlust ausgleichen. Deshalb wird die Resonanzspitze mit zunehmender Dämpfung niedriger und breiter.
Ein häufiger Denkfehler besteht darin, Resonanz als rein lineares „Mehr Antrieb = mehr Ausschlag“ zu lesen. So einfach ist es nicht. Bei kleiner Dämpfung kann die Überhöhung stark sein, bei größerer Dämpfung bleibt sie deutlich moderater. In gedämpften Systemen liegt das Amplitudenmaximum außerdem oft etwas unter der Eigenfrequenz des ungedämpften Systems. Wer das übersieht, ordnet Messdaten schnell falsch ein.

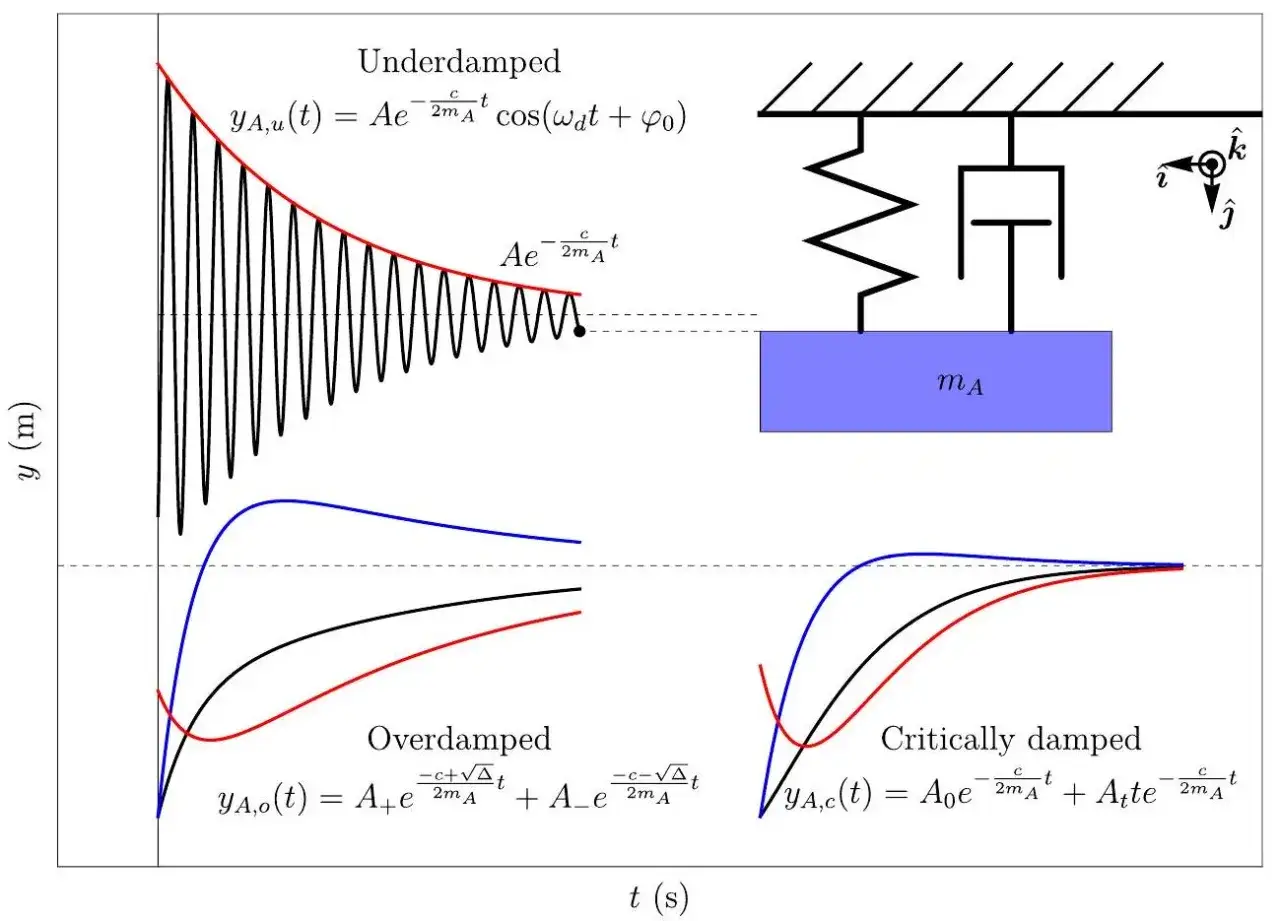

Ebenso wichtig ist der Einschwingvorgang. Direkt nach dem Start einer Anregung überlagern sich oft noch freie und getriebene Anteile. Erst wenn der freie Anteil abgeklungen ist, zeigt die Kurve das stationäre Verhalten, das man für Auswertung und Vergleich braucht. In Praktika messe ich deshalb nie „sofort“, sondern erst dann, wenn die Kurve sauber stabil geworden ist. Das spart Fehlinterpretationen und macht den Resonanzverlauf deutlich lesbarer.
Aus didaktischer Sicht ist das der Punkt, an dem viele den Begriff Resonanzkatastrophe zum ersten Mal sinnvoll einordnen: Nicht die Resonanz selbst ist das Problem, sondern eine starke Anregung bei zu geringer Dämpfung und ungünstiger Abstimmung. Genau daraus ergeben sich dann die technischen Konsequenzen.
Typische Beispiele aus Physik und Technik
Ich nehme für das Verständnis fast immer ein paar sehr unterschiedliche Beispiele, weil das Prinzip dann sofort greifbar wird. Das klassische Federpendel zeigt die Mechanik in kontrollierter Form, eine Brücke macht die strukturelle Gefahr sichtbar, und ein elektrischer Schwingkreis zeigt, dass dasselbe Grundprinzip auch ohne sichtbare Bewegung funktioniert. Gerade diese Bandbreite ist für Leser in Deutschland oft hilfreich, weil sie Schule, Labor und Technik zusammenbindet.
| Beispiel | Was treibt das System an | Warum es wichtig ist |
|---|---|---|
| Federpendel oder Pohlsches Rad | Ein Motor oder eine periodisch bewegte Aufhängung | Hier lassen sich Frequenz, Phase und Amplitude sauber messen. |
| Hängebrücke oder Laufbrücke | Schritte, Windböen oder periodische Kräfte | Man sieht, warum Synchronität mit der Eigenfrequenz riskant sein kann. |
| Elektrischer Schwingkreis | Wechselspannung | Das Prinzip taucht auch in Filtern, Abstimmungen und Signaltechnik auf. |
| Resonante Sensoren und MEMS-Strukturen | Gezielte elektrische oder mechanische Anregung | Hier wird Resonanz genutzt, um sehr kleine Änderungen messbar zu machen. |
Das historische Extrembeispiel sind Brücken, die durch äußere periodische Einwirkungen gefährlich stark angeregt wurden. Für den Alltag ist aber oft der kleinere Maßstab wichtiger: Eine Maschine, ein Sensorelement oder eine Federung muss nicht spektakulär versagen, um falsch abgestimmt zu sein. Schon eine ungünstige Nähe zur Eigenfrequenz kann zu unnötigem Verschleiß, Rauschen oder instabiler Funktion führen. Genau deshalb ist Resonanz in der Technik nicht nur ein Problem, sondern auch ein Werkzeug.
So wertet man eine Versuchskurve sinnvoll aus
Wenn ich eine Messreihe zur getriebenen Schwingung auswerte, gehe ich in einer festen Reihenfolge vor. So vermeide ich, dass ich ein schönes Diagramm zeichne, aber den physikalisch relevanten Punkt übersehe. Der Ablauf ist einfach genug für den Unterricht und gleichzeitig präzise genug für ein ordentliches Protokoll.
- Eigenfrequenz bestimmen: Zuerst messe ich das frei schwingende System ohne Antrieb, damit ich eine Referenz habe.
- Erregerfrequenz schrittweise ändern: Ich nähere mich dem Resonanzbereich in kleinen Schritten, statt grob zu springen.
- Einschwingen abwarten: Erst der stationäre Zustand zeigt die belastbare Amplitude.
- Phase mitbeobachten: Ich prüfe, ob der Phasenwechsel zur Frequenzlage passt.
- Kurve interpretieren: Ein Maximum allein reicht nicht; wichtig sind auch Breite, Höhe und Lage der Spitze.
Ein sauber dokumentierter Versuch zeigt deshalb nicht nur „wo der Peak liegt“, sondern auch, wie das System dorthin gelangt. Diese Übergangszone ist oft lehrreicher als das Maximum selbst, weil sie die Physik hinter der Beobachtung sichtbar macht.
Was bei dieser Schwingungsart wirklich hängen bleiben sollte
Wenn ich das Thema auf seine Essenz reduziere, bleiben für mich drei Sätze übrig: Ein periodischer Antrieb hält die Bewegung am Leben, die Frequenz bestimmt den Charakter der Reaktion, und die Dämpfung entscheidet darüber, ob Resonanz harmlos, nützlich oder problematisch ist. Wer diese drei Ebenen auseinanderhält, versteht nicht nur Schulphysik, sondern auch viele technische Systeme deutlich besser.
Für die Praxis heißt das: Resonanz ist weder gut noch schlecht, sondern eine Frage der Abstimmung. In einem Messsystem kann sie nützlich sein, weil kleine Signale stark sichtbar werden. In einer Brücke, einem Motorlager oder einer Federung kann sie störend oder gefährlich werden, wenn Anregung und Eigenfrequenz zu nah zusammenrücken. Dann helfen nicht mehr „mehr Kraft“, sondern konstruktive Maßnahmen wie Dämpfung, Frequenzverschiebung oder Entkopplung.
Wer die erzwungene Schwingung wirklich verstanden hat, liest eine Kurve nicht mehr nur als Bild, sondern als Energieaustausch über die Zeit. Genau darin liegt der eigentliche Gewinn dieses Themas: Man erkennt, warum ein System reagiert, wann es kippt und wie man es gezielt beherrscht.
