Der technische Kalkkreislauf verbindet Chemie, Werkstofftechnik und industrielle Praxis auf engem Raum. Wer verstehen will, warum Kalk in der Stahlindustrie, in der Wasseraufbereitung oder in Baustoffen so vielseitig ist, muss drei Reaktionsschritte sauber auseinanderhalten: Brennen, Löschen und Karbonatisieren. Genau darum geht es hier, ergänzt um die wichtigsten Prozessparameter, typische Fehler und die Frage, was der Kreislauf für Energiebedarf und CO2-Bilanz bedeutet.
Die drei Reaktionsschritte entscheiden über Produkt, Energiebedarf und Emissionen
- Beim Brennen wird Calciumcarbonat bei hohen Temperaturen zu Calciumoxid und CO2 umgesetzt.
- Beim Löschen reagiert Branntkalk mit Wasser stark exotherm zu Calciumhydroxid.
- Bei der Karbonatisierung nimmt das Material CO2 wieder auf und bildet schrittweise Calciumcarbonat.
- Qualität hängt vor allem von Rohsteinreinheit, Ofenführung, Korngröße und Feuchte ab.
- Industrieanwendungen reichen von Baustoffen über Stahl bis zu Rauchgasreinigung und Wasseraufbereitung.
- Die Klimabilanz ist nur dann verständlich, wenn man Prozess-CO2 und Brennstoff-CO2 getrennt betrachtet.
Wie der Kalkkreislauf chemisch funktioniert

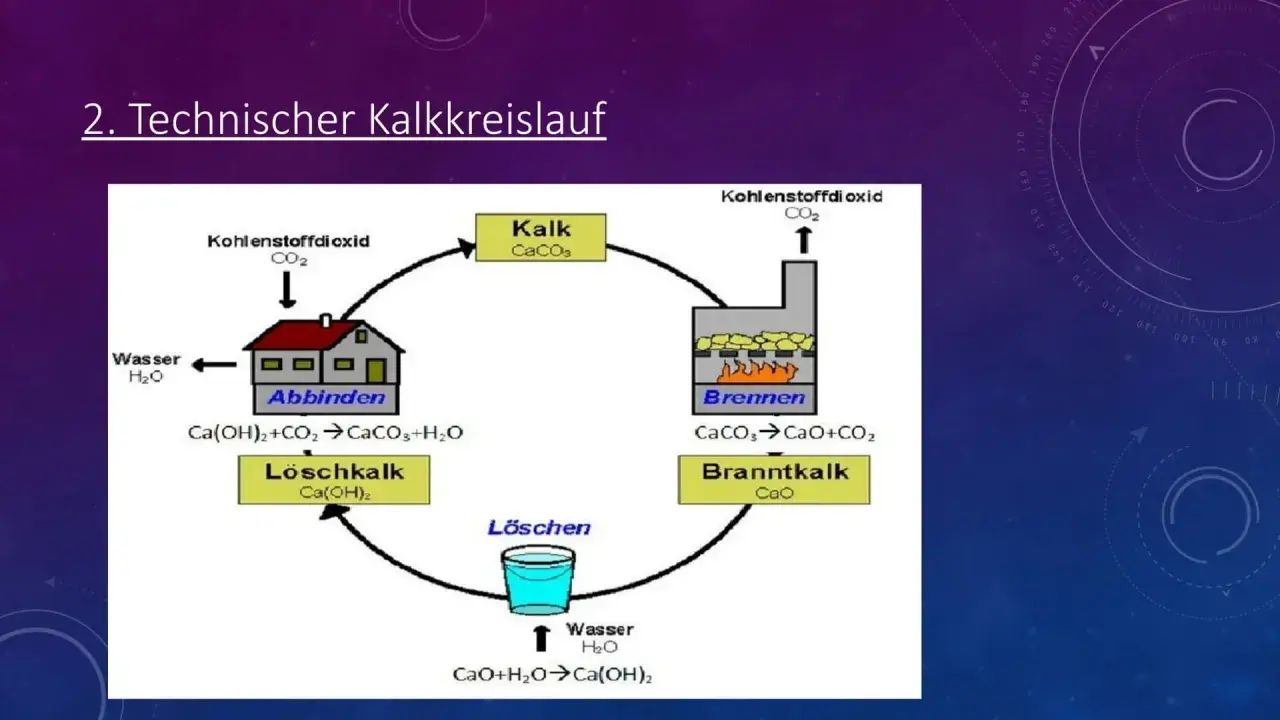

Im Kern läuft alles auf drei gut bekannte Umwandlungen hinaus. Aus Kalkstein, also Calciumcarbonat (CaCO3), entsteht beim Brennen in einem Kalkofen Calciumoxid (CaO) und Kohlenstoffdioxid: CaCO3 → CaO + CO2. Das ist ein endothermer Schritt, er braucht also viel Wärme, typischerweise in einem Bereich um 900 bis 1000 °C, je nach Ofentyp, Rohstein und gewünschter Qualität.
Der zweite Schritt ist das Löschen. Dabei reagiert Branntkalk mit Wasser zu Calciumhydroxid (Ca(OH)2): CaO + H2O → Ca(OH)2. Diese Reaktion ist stark exotherm, also wärmefreisetzend. Genau deshalb wird sie in der Praxis sorgfältig geführt, denn zu schnelle Wasserzugabe kann spritzen, klumpen oder die Reaktivität des Produkts verschlechtern.
Der dritte Schritt heißt Karbonatisierung oder Abbinden. Calciumhydroxid nimmt aus der Luft wieder CO2 auf und wandelt sich schrittweise zu Calciumcarbonat zurück. Aus chemischer Sicht schließt sich damit der Kreislauf, praktisch ist der Vorgang aber nie ideal gleichmäßig: Dünne Schichten karbonatisieren schneller als dicke Bauteile, und Feuchte, Porenstruktur sowie CO2-Zugang entscheiden über die Geschwindigkeit. Genau an dieser Stelle zeigt sich, dass ein Kreislauf auf dem Papier nicht automatisch im Werkstoff vollständig und sofort abläuft.
Wo der Kalk in der Industrie wirklich gebraucht wird
Der Kreislauf ist nicht nur für Baustoffe interessant. In der Industrie wird Kalk dort eingesetzt, wo Basizität, Reaktionsfähigkeit oder Bindewirkung gebraucht werden. Ich trenne den Blick deshalb gern nach Anwendung, weil sich daran sofort zeigt, warum nicht immer dasselbe Kalkprodukt passt.| Anwendung | Typisches Kalkprodukt | Warum es eingesetzt wird | Worauf es ankommt |
|---|---|---|---|
| Baustoffe und Mörtel | Kalkhydrat, Luftkalk, teils hydraulische Kalksysteme | Verarbeitbarkeit, Bindung, spätere Karbonatisierung | Feuchteführung, Porenstruktur, ausreichender CO2-Zugang |
| Stahl- und Metallurgie | Branntkalk und Kalkhydrat | Schlackenführung, Bindung von Verunreinigungen, Entschwefelung | Reaktivität, Reinheit, Korngröße, Ofenqualität |
| Wasseraufbereitung | Kalkhydrat, Kalkmilch | pH-Anhebung, Enthärtung, Neutralisation saurer Ströme | Dosierbarkeit, Suspensionseigenschaften, Sicherheitsführung |
| Rauchgasreinigung | Kalkhydrat oder fein gemahlener Kalkstein | Bindung saurer Bestandteile wie SO2 | Oberfläche, Reaktionsgeschwindigkeit, Kontaktzeit |
Für mich ist das der wichtigste Praxispunkt: Nicht der Begriff „Kalk“ entscheidet, sondern die Form. Wer etwa in der Wasseraufbereitung mit Kalkmilch arbeitet, braucht andere Eigenschaften als ein Werk, das im Ofen möglichst reaktiven Branntkalk für die Metallurgie erzeugen will. Genau deshalb ist der industrielle Kalkkreislauf immer auch eine Frage der Produktlogistik.
Welche Prozessparameter die Qualität bestimmen
Zwischen gutem und nur theoretisch brauchbarem Kalk liegen in der Praxis oft erstaunlich kleine Unterschiede. Das betrifft vor allem Reinheit, Temperaturführung und Partikelstruktur. Ich würde die entscheidenden Stellschrauben so zusammenfassen:
- Rohsteinreinheit: Hohe Calciumcarbonat-Gehalte liefern vorhersehbarere Produkte. Tonige, magnesiumreiche oder schwefelhaltige Anteile verändern Reaktivität und Farbe.
- Ofentemperatur: Zu niedriges Brennen hinterlässt Restcarbonat, zu hohes Brennen kann zu Sinterung führen. Beides verschlechtert die spätere Reaktivität.
- Korngröße: Feinere Fraktionen reagieren schneller, aber sie stauben stärker und sind im Handling empfindlicher. Gröbere Stücke brauchen mehr Zeit, um vollständig durchzubrennen.
- Verweilzeit: Der Rohstein muss so lange im heißen Bereich bleiben, dass der Kern wirklich entsäuert ist. Außen „fertig“ reicht nicht.
- Wasserzugabe beim Löschen: Sie bestimmt, ob eher trockener Kalkhydrat, eine Paste oder eine Kalkmilch entsteht.
- Feuchte und CO2-Zugang beim Abbinden: Ohne ausreichende Diffusion bleibt die Karbonatisierung oberflächlich.
In vielen Werken ist nicht das Grundprinzip das Problem, sondern die Gleichmäßigkeit. Ein Ofen, der jeden Tag leicht anders fährt, produziert Produkte, die zwar chemisch „Kalk“ heißen, sich aber praktisch deutlich verschieden verhalten. Genau hier trennt sich Laborwissen von Betriebserfahrung.
Typische Fehler entstehen meist an denselben Stellen
Bei Kalk sehe ich immer wieder dieselben Missverständnisse. Das ist kein Zufall, denn die Reaktionen sind simpel, die Betriebsbedingungen aber anspruchsvoll.
- Untergebrannter Kalkstein: Es bleibt zu viel Carbonat im Produkt. Das senkt die Reaktivität und macht die Wirkung unzuverlässig.
- Übergebrannter Kalk: Die Oberfläche sintert, Wasser dringt später schlechter ein, und das Löschen läuft träge oder ungleichmäßig.
- Zu schnelle Hydratation: Beim Löschen kann die Reaktion so heftig sein, dass Material verklumpt oder sich Wärme lokal staut.
- Verschmutzte Rohstoffe: Schwefel, Ton und andere Begleitstoffe verändern die Produkteigenschaften oft stärker, als man zunächst erwartet.
- Falsche Erwartung an die Karbonatisierung: Ein dicker Putz oder ein massiver Mörtelkörper karbonatisiert nicht sofort bis in den Kern.
Was der Kreislauf für die CO2-Bilanz bedeutet
Beim Brennen von Calciumcarbonat entsteht nicht nur Kalk, sondern zwangsläufig auch CO2 aus dem Gestein selbst. Aus rein stöchiometrischer Sicht fallen aus 1 Tonne CaCO3 rund 0,44 Tonnen CO2 an. Dazu kommen je nach Ofen und Brennstoff weitere Emissionen aus der Wärmeerzeugung. Darum ist Kalkproduktion klimatisch anspruchsvoll, selbst wenn der Werkstoff später wieder CO2 aufnehmen kann.
Die oft zitierte Rückbindung des Kohlenstoffdioxids ist real, aber sie hat Grenzen. In Baustoffen geschieht sie langsam und meist nicht vollständig. In manchen Anwendungen wird nur die Oberfläche karbonatisiert, während der Kern auf längere Sicht alkalisch bleibt. Als Faustregel würde ich deshalb sagen: Karbonatisierung verbessert die Bilanz, ersetzt aber keine saubere Prozessführung und keine Emissionsminderung am Ofen.
Für die Praxis heißt das: Effizientere Öfen, alternative Brennstoffe, bessere Wärmerückgewinnung und perspektivisch auch CO2-Abscheidung sind keine Marketingbegriffe, sondern die eigentlichen Hebel. Wer den Kalkkreislauf ernsthaft dekarbonisieren will, muss Prozesswärme, Rohstoffemissionen und Produktnutzung getrennt betrachten. Erst dann wird sichtbar, wo die wirklich großen Einsparungen liegen.
Worauf ich bei Kalkprodukten zuerst achte
Wenn ich einen industriellen Einsatz bewerte, beginne ich nicht mit der theoretischen Reaktionsgleichung, sondern mit der Frage nach dem Ziel. Soll das Produkt schnell und stark reagieren, möglichst gleichmäßig abbinden oder in einer nassen Prozessumgebung zuverlässig dosierbar sein? Davon hängt fast alles ab.
Für schnelle Neutralisation oder pH-Korrektur ist ein reaktives, gut dosierbares Kalkhydrat oft sinnvoller als grober Branntkalk. Für thermisch und stofflich anspruchsvolle Prozesse, etwa in der Metallurgie, zählt dagegen die Qualität des gebrannten Kalks stärker als die bloße Menge. Und bei Baustoffen ist für mich vor allem entscheidend, ob die spätere Karbonatisierung überhaupt in der vorgesehenen Schichttiefe stattfinden kann. Ohne diese Einordnung vergleicht man Produkte, die in der Praxis nicht dieselbe Aufgabe haben.
Wer den technischen Kalkkreislauf also fachlich sauber verstehen will, sollte ihn immer als Zusammenspiel von Chemie, Wärme, Materialstruktur und Anwendung lesen. Genau dort liegt sein industrieller Wert: nicht in einem einzelnen Reaktionsschritt, sondern in der kontrollierten Kette aus Brennen, Löschen und erneutem Binden. Wer diese Kette beherrscht, versteht Kalk nicht nur als Baustoff, sondern als vielseitigen Werkstoff mit klaren Grenzen und ebenso klaren Stärken.
