Das Lennard-Jones-Potential ist eines der nützlichsten Vereinfachungsmodelle in der physikalischen Chemie und in der Werkstoffsimulation. Es beschreibt, wie sich zwei neutrale Atome oder Moleküle auf kurze Distanz abstoßen und auf größere Distanz anziehen. Ich ordne hier die Formel, die Parameter ε und σ, typische Einsatzfelder in Simulationen und die Grenzen ein, damit die Kurve nicht nur elegant aussieht, sondern auch richtig interpretiert wird.
Die Kurve verbindet kurze Abstoßung mit mittlerer Anziehung
- Es ist ein Paarpotenzial für neutrale, meist unpolare Teilchen, nicht für chemische Bindungen im engeren Sinn.
- ε beschreibt die Tiefe der Energiemulde, σ markiert den Abstand, bei dem das Potenzial null wird.
- Das Minimum liegt bei r = 21/6σ, also bei etwa 1,122σ.
- In der Praxis wird der Term oft als Baustein in Molekulardynamik und Kraftfeldern genutzt, häufig zusammen mit Ladungswechselwirkungen.
- Die einfache 12-6-Form ist nützlich, aber nicht universell; für polare, reaktive oder stark gerichtete Systeme braucht man meist mehr.
Was das Lennard-Jones-Potential tatsächlich beschreibt
Die Grundidee ist schlicht: Zwei Teilchen nähern sich, und ihre Wechselwirkung wird mit einer einzigen Kurve angenähert. Bei sehr kleinem Abstand steigt die Energie stark an, weil sich Elektronenwolken überlappen und das System eine harte Abstoßung zeigt. Bei größerem Abstand dominiert eine schwächere Anziehung, die aus van-der-Waals- bzw. Dispersionskräften entsteht. Genau diese Kombination macht das Modell so brauchbar für einfache Fluide, Edelgase und viele nichtgebundene Kontakte in der Simulation.
Die Grundform lautet: V(r) = 4ε[(σ/r)12 - (σ/r)6].
- Der Term (σ/r)12 steht für die steile Kurzstreckenabstoßung.
- Der Term (σ/r)6 modelliert die langreichweitige Anziehung durch Dispersion.
- Bei r = σ ist das Potenzial gleich null.
- Für r > σ wird die Anziehung zunächst sichtbar, bis sie mit wachsendem Abstand gegen null geht.
Wichtig ist dabei ein Punkt, den man leicht unterschätzt: Der Exponent 12 ist keine Naturkonstante, sondern eine praktische Näherung. Er wurde gewählt, weil er numerisch bequem ist und die harte Abstoßung ausreichend gut einfängt. Genau an diesem Punkt zeigt sich schon, wie man die Kurve in der Praxis lesen sollte.
Wie man ε, σ und die Kurve liest
Ich sehe in der Arbeit mit diesem Modell oft dieselbe Fehlannahme: Viele lesen σ als echten Teilchendurchmesser. Das ist nur bedingt richtig. Besser ist es, σ als charakteristische Längenskala zu verstehen, also als den Abstand, an dem die Energiekurve die Nulllinie schneidet. Die eigentliche Gleichgewichtsdistanz liegt etwas weiter außen.
| Parameter | Bedeutung | Praktische Lesart |
|---|---|---|
| ε | Tiefe der Energiemulde | Je größer ε, desto stärker ist die Anziehung und desto höher liegt die Bindungs- oder Kohäsionsenergie. |
| σ | Abstand mit V(r) = 0 | Ein effektives Größenmaß, aber kein harter Kugeldurchmesser. |
| rmin = 21/6σ | Ort des Minimums | Dort liegt die Gleichgewichtsdistanz; das Potenzial hat den Wert −ε. |
Für die Interpretation reicht eine einfache Faustregel: ε legt die energetische Tiefe fest, σ die Längenskala. Wenn man beide in reduzierten Einheiten normiert, wird die Form universell. Genau deshalb arbeiten viele Simulationen mit r/σ und V/ε: Die Kurve wird dadurch vergleichbar, auch wenn die konkreten Stoffparameter verschieden sind. Damit ist die Geometrie der Wechselwirkung klar, und im nächsten Schritt stellt sich die Frage, warum dieses Modell in der Molekulardynamik so lange überlebt hat.
Warum das Modell in Molekulardynamik so oft verwendet wird
Die Stärke des Lennard-Jones-Potentials liegt nicht in maximaler physikalischer Genauigkeit, sondern in einer sehr guten Balance aus Einfachheit und Aussagekraft. Es ist glatt, einfach auszuwerten und als Paarpotenzial gut in große Rechnungen zu integrieren. Für viele Standardaufgaben in der Molekulardynamik ist das genau die richtige Mischung.
In der Praxis wird der mathematisch „reine“ Term allerdings fast nie unverändert verwendet. Meist wird er abgeschnitten und oft zusätzlich verschoben, damit er an einer endlichen Cutoff-Distanz sauber auf null läuft. Ein Cutoff von 2,5σ ist verbreitet, aber nicht universell. Ich prüfe deshalb in jedem Setup nicht nur ε und σ, sondern immer auch die Cutoff-Regel, denn sie beeinflusst die Ergebnisse spürbar.
- Reduzierte Einheiten vereinfachen Rechnungen und Vergleiche zwischen Systemen.
- Neighbor Lists senken den Rechenaufwand, wenn viele Teilchen simuliert werden.
- Truncated-and-shifted Varianten sind numerisch stabiler als der unendliche Originalterm.
- WCA-Varianten nutzen nur den repulsiven Teil, wenn Packung wichtiger ist als Anziehung.
Gerade in diesem Simulationskontext wird sichtbar, dass das Modell weniger als exakte Naturbeschreibung, sondern eher als belastbares Arbeitswerkzeug funktioniert. Und genau das macht es in Chemie und Werkstoffkunde so wertvoll.
Wo es in Chemie und Werkstoffen wirklich sinnvoll ist
In der chemischen und materialwissenschaftlichen Praxis ist der Lennard-Jones-Term vor allem dort stark, wo ungerichtete, schwache bis mittlere Wechselwirkungen im Vordergrund stehen. Für Edelgase ist er der klassische Einstieg, weil dort Dispersion und Pauli-Abstoßung das Verhalten tatsächlich gut prägen. Für reale Werkstoffe ist er meist ein Baustein, kein vollständiges Modell.
| Anwendungsfall | Warum der Term passt | Worauf man achten muss |
|---|---|---|
| Edelgase und einfache Flüssigkeiten | Nahezu isotrope, nichtgerichtete Wechselwirkungen | Bei präzisen Stoffdaten reichen reine LJ-Modelle oft nicht aus. |
| Nichtgebundene Kontakte in Kraftfeldern | Sterische Abstoßung plus van-der-Waals-Anziehung | Ladungen und Polarisation müssen meist separat ergänzt werden. |
| Adsorption und Grenzflächen | Gute Näherung für dispersionsdominierte Anhaftung | Oberflächenchemie und Rauigkeit können das Bild stark verändern. |
| Coarse-Graining | Effizienter Ersatz für viele atomare Details | Die Parameter sind effektiv, nicht direkt atomphysikalisch. |
Für Werkstoffe ist das besonders nützlich, wenn man Trends verstehen will: Wie dicht packen Teilchen? Wie stark ist die Kohäsion? Wie ändert sich das Verhalten an Grenzflächen oder in porösen Strukturen? In solchen Fragen liefert das Modell oft brauchbare qualitative und manchmal auch halbquantitative Antworten. Sobald aber Richtungsabhängigkeit, Ladung oder chemische Reaktivität ins Spiel kommen, wird die Grenze schnell sichtbar.
Welche Grenzen und Fallstricke man kennen sollte
Die wichtigste Grenze ist einfach formuliert: Das Modell ist nicht für alles gleich gut. Es beschreibt neutrale Teilchen als Paarpotenzial und ignoriert viele Effekte, die in realen Stoffen relevant sein können. Für Wasserstoffbrücken, Ionen, kovalente Bindungen oder Reaktionspfade reicht es allein nicht aus. In solchen Fällen bildet es höchstens einen Teil der Wechselwirkung ab.
- Keine Direktionalität: Das Potenzial ist isotrop, also richtungsunabhängig.
- Keine Chemie: Bindungsbildung und Bindungsbruch werden nicht explizit beschrieben.
- Keine volle Vielteilchenphysik: Polarisation und kollektive Effekte fehlen meist.
- Cutoff-Abhängigkeit: Unterschiedliche Abschneide- und Shift-Regeln können die Ergebnisse merklich verändern.
- Mischungen sind näherungsweise: Für Kreuzwechselwirkungen werden oft Mischregeln verwendet, die nicht für jedes System gleich gut sind.
Ein weiterer Punkt wird oft übersehen: Der kurze repulsive Ast mit Exponent 12 ist praktisch, aber nicht unbedingt physikalisch exakt. Realistische Kurzstreckenabstoßung ist näher an einer Exponentialfunktion als an einer reinen Potenz. Deshalb sehe ich das Modell als robuste Standardlösung, nicht als letzten Wahrheitsbeweis. Wer diese Grenze kennt, kann besser entscheiden, wann ein einfaches Potenzial genügt und wann nicht.
Womit ich es in der Praxis vergleiche

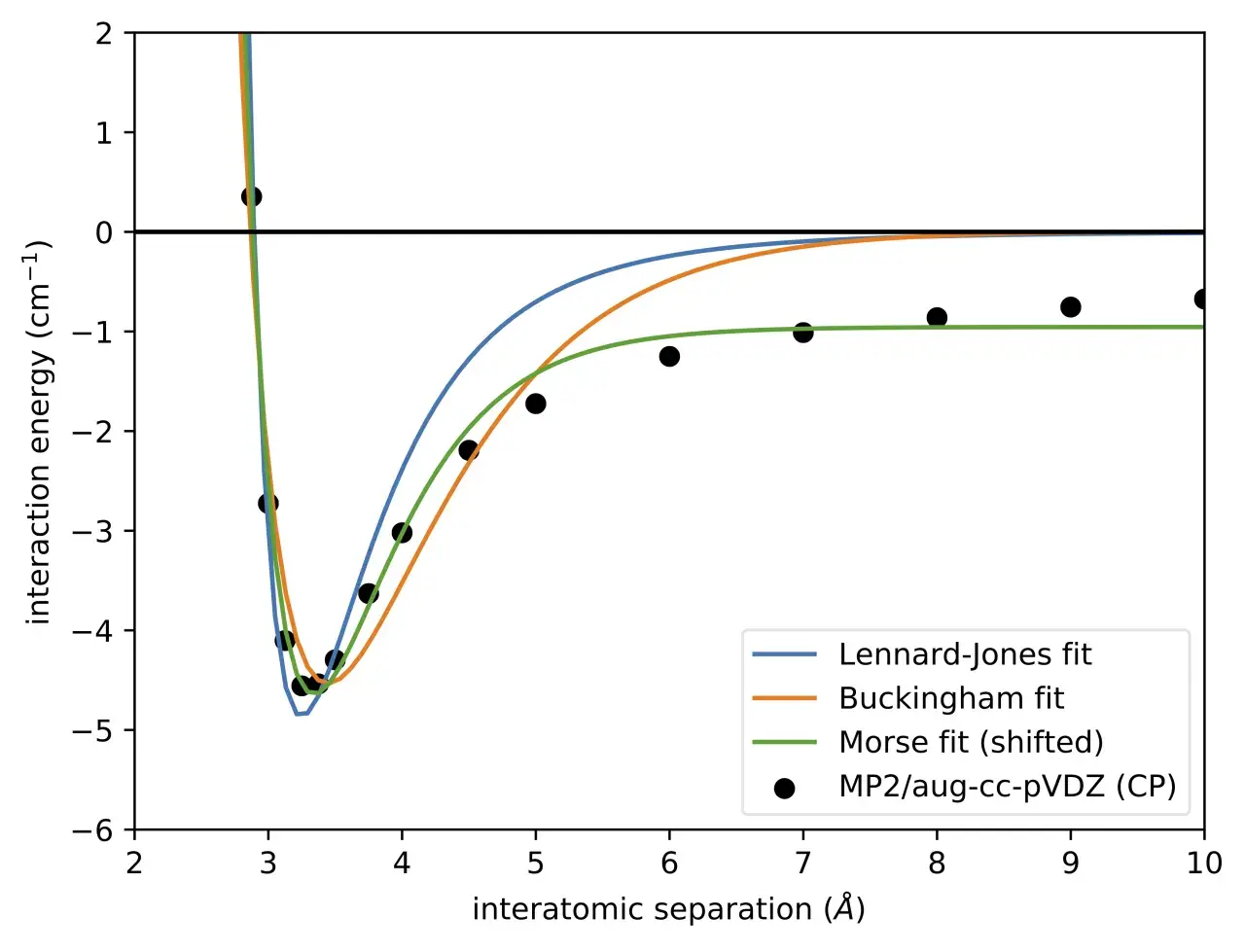

Wenn ich ein Interaktionsmodell auswähle, vergleiche ich das Lennard-Jones-Potential meist mit drei Alternativen: Morse, Buckingham und kombinierten Kraftfeldern mit Coulomb-Term. Der Vergleich hilft, weil jede Option eine andere physikalische Priorität setzt. Nicht das eleganteste Modell gewinnt, sondern dasjenige, das zur Fragestellung passt.
| Modell | Stärke | Typischer Einsatz | Schwäche |
|---|---|---|---|
| Lennard-Jones | Sehr einfach, breit einsetzbar, gute Baseline | Einfache Fluide, nichtgebundene Kontakte, Testsysteme | Keine Richtungsabhängigkeit, nur Näherung für reale Stoffe |
| Morse | Beschreibt Bindungsstreckung oft realistischer | Diatomare oder bindungsnahe Systeme | Für allgemeine Flüssigkeiten weniger Standard |
| Buckingham | Realistischere Kurzstreckenabstoßung | Wenn die exponentielle Abstoßung wichtig ist | Etwas aufwendiger und nicht immer so bequem wie LJ |
| LJ + Coulomb | Erfasst Dispersion, Sterik und Ladung gemeinsam | Polare Moleküle, biomolekulare und komplexe Kraftfelder | Mehr Parameter, mehr Modellierungsentscheidungen |
Für viele Werkstoff- und Chemiefragen ist genau diese Einordnung entscheidend: Der reine LJ-Term ist selten die Endstation, aber oft der sauberste Startpunkt. Wer den Vergleich kennt, vermeidet falsche Erwartungen und wählt schneller das passende Modell.
Was die Formel für reale Modellierung bedeutet
Für mich ist die praktische Lehre ziemlich klar: Das Lennard-Jones-Potential ist am besten, wenn man einfach, stabil und physikalisch vernünftig modellieren will. Es ist stark genug, um Abstoßung und Anziehung in einem Bild zu bündeln, und schlicht genug, um große Systeme effizient zu rechnen. Genau deshalb bleibt es in der Chemie und in den Werkstoffen ein Standardwerkzeug.
Wenn ich ein System aufsetze, prüfe ich immer drei Dinge: Welche Wechselwirkungen sollen wirklich drin sein, wie werden ε und σ interpretiert, und welche Cutoff-Strategie wird verwendet. Sind diese Punkte sauber definiert, liefert die Kurve zuverlässige Trends. Sind sie unklar, wird aus einem guten Modell schnell nur noch eine hübsche Näherung ohne belastbare Aussage.
Für unpolare oder schwach wechselwirkende Systeme ist das Lennard-Jones-Potential auch heute ein sehr guter Einstieg. Für polare, reaktive oder stark gerichtete Materialien braucht es dagegen zusätzliche Terme oder ein anderes Kraftfeld. Genau diese Grenze zu kennen, ist oft wertvoller als jede formale Eleganz.
