Elektrische Spannung ist kein abstrakter Schulbegriff, sondern die Größe, die mir im Alltag sagt, ob eine Batterie noch taugt, ein Netzteil sauber arbeitet oder eine Installation korrekt versorgt wird. Ich zeige hier, wie ich die Spannung messe, welches Messgerät wofür sinnvoll ist, wie die Messung sicher bleibt und warum ein scheinbar plausibler Wert trotzdem irreführend sein kann. Wer die Physik dahinter versteht, vermeidet die typischen Fehler schon beim ersten Aufbau.
Die wichtigsten Punkte für eine saubere Spannungsmessung
- Spannung ist immer eine Differenz zwischen zwei Punkten und wird nicht „an einem Punkt“ gemessen.
- Für Batterien und Elektronik reicht oft ein Digitalmultimeter, für Installationen ist ein zweipoliger Spannungsprüfer meist robuster.
- AC und DC müssen im richtigen Messmodus erfasst werden, sonst ist der Wert schnell unbrauchbar.
- In Deutschland sind im Niederspannungsnetz üblicherweise 230/400 V bei 50 Hz relevant.
- Typische Fehler sind falscher Messbereich, falsche Buchse, schlechte Kontaktierung und Streuspannung.
Was Spannung physikalisch bedeutet
Physikalisch ist Spannung die elektrische Potenzialdifferenz zwischen zwei Punkten. Sie wird in Volt angegeben; 1 Volt entspricht 1 Joule pro Coulomb. Genau deshalb messe ich nie „an einem Punkt“, sondern immer zwischen zwei Bezugspunkten: Plus und Minus, Phase und Neutralleiter, Ausgang und Masse.
Bei Gleichspannung bleibt die Polarität im Wesentlichen konstant. Bei Wechselspannung ändert sie periodisch das Vorzeichen; angezeigt wird meist der Effektivwert. Für das deutsche Niederspannungsnetz sind 230/400 V bei 50 Hz üblich. Bei verzerrten Signalen, etwa von Dimmern oder Schaltnetzteilen, ist ein True-RMS-Messgerät deutlich aussagekräftiger als ein einfaches AC-Meter.
Diese Unterscheidung ist wichtig, weil sie direkt bestimmt, wie ich messe und welches Gerät ich überhaupt wähle. Genau dort trennt sich eine saubere Messung von einem hübschen, aber wertlosen Displaywert.
Welches Messgerät in welcher Situation sinnvoll ist
| Gerät | Sinnvoll für | Stärke | Grenze |
|---|---|---|---|
| Digitalmultimeter | Batterien, Netzteile, Elektronik, viele Alltagsmessungen | Misst AC und DC, meist präzise und vielseitig | Muss korrekt eingestellt werden und braucht direkten Kontakt |
| Zweipoliger Spannungsprüfer | Hausinstallationen, Steckdosen, Prüfung auf Spannungsfreiheit | Robust, praxisnah und für Installationsarbeiten sehr nützlich | Zeigt weniger Detail als ein Multimeter |
| Berührungsloser Spannungsprüfer | Schnelle Vorprüfung an Leitungen und Gehäusen | Kontaktlos und schnell | Nur ein Hinweis, kein belastbarer Nachweis |
| Oszilloskop | Signalform, Ripple, Störungen, PWM, schnelle Verläufe | Zeigt den zeitlichen Verlauf der Spannung | Komplexer und für reine Routineprüfungen oft überdimensioniert |
Für Arbeiten an 230-V-Anlagen achte ich zusätzlich auf die passende CAT-Kategorie und auf intakte Messleitungen. Ein Gerät, das für Elektronik bequem ist, ist nicht automatisch auch für Verteilungen oder Installationen geeignet. Genau diese Unterscheidung spart Fehler und unnötiges Risiko.
So bereite ich die Messung sicher vor

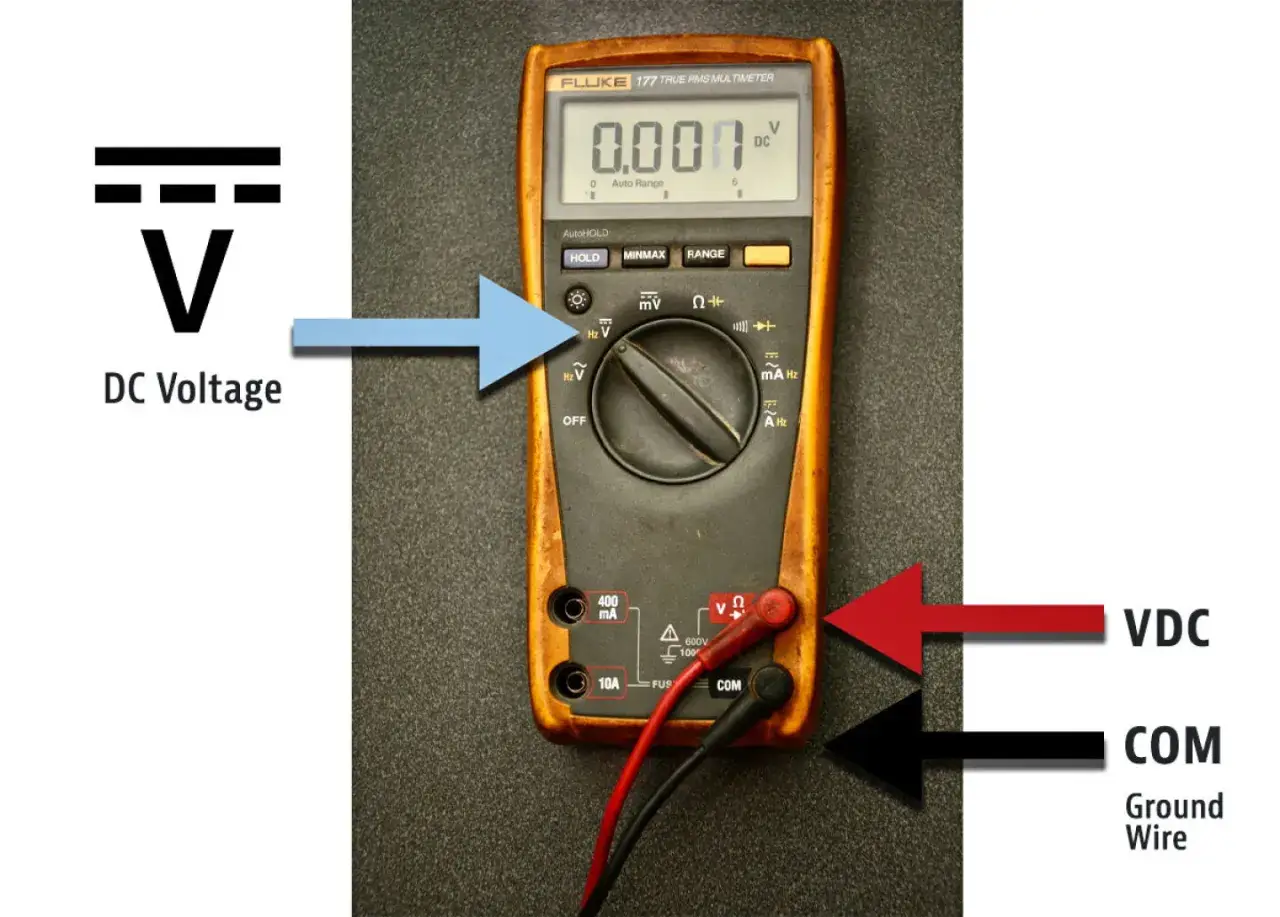

Die Messleitungen gehören immer in die richtigen Buchsen: schwarz nach COM, rot nach V oder V/Ω. Für Spannungsmessungen wird das Messgerät parallel angeschlossen, nie in Serie. Wenn die erwartete Spannung unbekannt ist, beginne ich im höchsten Messbereich oder mit Autorange und reduziere erst danach.
- Ich prüfe Gerät, Leitungen und Messspitzen optisch auf Risse, lockere Stecker und beschädigte Isolation.
- Ich wähle die richtige Messart: V⎓ für Gleichspannung und V~ für Wechselspannung.
- Ich setze den Messbereich zunächst eher großzügig an, damit das Gerät nicht sofort überläuft.
- Ich halte die Messspitzen fest und setze sie sauber auf die vorgesehenen Kontaktpunkte.
- Bei Installationen arbeite ich nach den fünf Sicherheitsregeln: freischalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, erden und kurzschließen, benachbarte unter Spannung stehende Teile abdecken.
Gerade der letzte Punkt ist keine Formalie. In der Praxis schützt er vor den Fehlern, die bei Routinearbeiten am ehesten passieren: unklare Zustände, Verwechslungen und das schnelle Vertrauen auf einen einzigen Blick aufs Display. Wenn der Aufbau sitzt, wird die eigentliche Messung deutlich verlässlicher.
Spannung messen mit dem Multimeter ohne Fehler
An einer Batterie

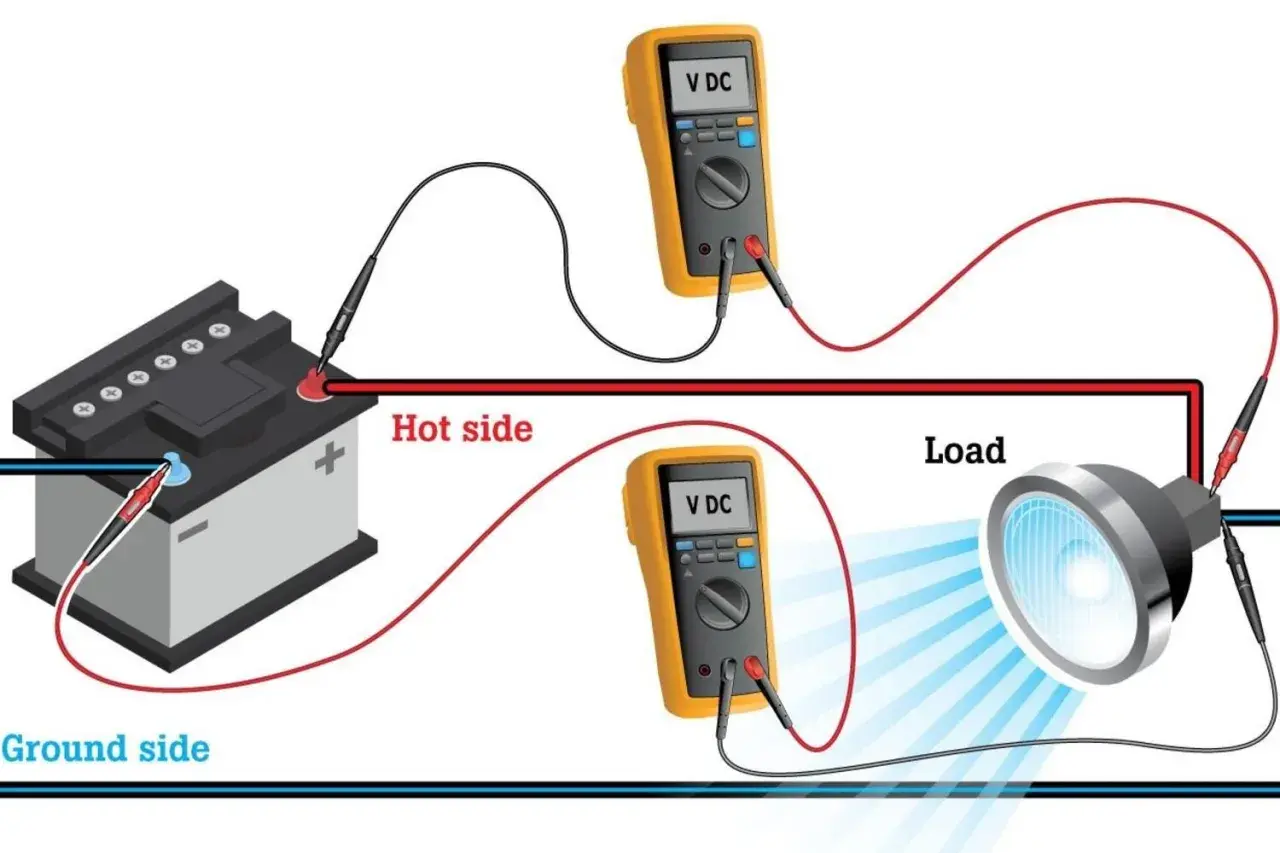

Bei Batterien und Akkus arbeite ich meist am entspanntesten, weil die Struktur klar ist: rot an Plus, schwarz an Minus. Für eine Gleichspannungsmessung stelle ich V⎓ ein und achte darauf, dass die Messleitungen wirklich in den Spannungsbuchsen stecken. Eine frische AA-Alkaline liegt ungefähr bei 1,5 bis 1,6 V, ein NiMH-Akku eher bei rund 1,2 V nominal, und ein 12-V-Autobordnetz liefert im Ruhezustand häufig etwa 12,6 bis 12,8 V, wenn es vollgeladen ist.
Wichtig ist hier der Blick auf die Last. Ein Wert, der ohne Belastung noch gut aussieht, kann unter Last bereits stark einbrechen. Genau deshalb bewerte ich Batterien nicht nur nach dem Leerlaufwert, sondern immer auch danach, ob sie unter realer Nutzung stabil bleiben.
An der Steckdose
Bei der Steckdose messe ich grundsätzlich vorsichtiger. In Deutschland sind rund 230 V AC üblich, und zwischen Außenleiter und Neutralleiter erwarte ich diesen Bereich auch ungefähr. Zwischen Außenleiter und Schutzleiter liegt normalerweise ebenfalls eine ähnliche Spannung an. Das ist kein Feld für Improvisation; hier verwende ich nur ein geeignetes Messgerät und eine Arbeitsweise, die ich sicher beherrsche.
Ein normales Digitalmultimeter kann hier zwar hilfreiche Werte liefern, aber es ist nicht automatisch die beste Wahl für jede Installationsprüfung. Für die sichere Bewertung von Anlagen ist ein zweipoliger Spannungsprüfer oft die robustere Lösung, weil er in solchen Situationen praxisnäher arbeitet als ein empfindliches Elektronikmessgerät.
Lesen Sie auch: Mach-Zehnder-Interferometer - Prinzip, Aufbau & Anwendung
An einer Platine
Bei Elektronikschaltungen denke ich zuerst an die Masse als Referenz. Ich messe also zwischen dem betreffenden Signalpunkt und dem Bezugspotential der Schaltung. Kleine Platinen verzeihen keine groben Bewegungen, deshalb nutze ich nach Möglichkeit feine Messspitzen oder Krokodilklemmen und halte die Leitungen kurz.
Besonders bei digitalen Schaltungen ist es leicht, versehentlich zwei benachbarte Pins zu überbrücken. Deshalb arbeite ich hier ruhig, kontrolliert und mit klarer Sicht auf die Messpunkte. Wer an dieser Stelle sauber bleibt, spart sich später die Suche nach einem Fehler, den das Messgerät gar nicht verursacht hat.
Das Entscheidende ist immer dasselbe: richtiges Messgerät, richtiger Modus, richtiger Bezugspunkt. Wenn das stimmt, lässt sich der Wert schnell einordnen und weiterverwenden.
Diese Fehler verfälschen den Wert schneller als die Schaltung selbst
Die häufigsten Probleme entstehen nicht in der Schaltung, sondern am Messaufbau. Ein Multimeter ist hochohmig, deshalb belastet es den Stromkreis kaum, kann aber dadurch auch Streuspannungen anzeigen, die in Wirklichkeit kaum tragfähig sind. Genau deshalb prüfe ich auffällige Werte immer ein zweites Mal.
| Was ich sehe | Wahrscheinlicher Grund | Was ich ändere |
|---|---|---|
| Wert springt oder schwankt stark | Schlechter Kontakt, wackelige Spitze, oxidierte Klemme | Messspitzen fester setzen und andere Kontaktstelle wählen |
| Display zeigt „OL“ oder Überlauf | Messbereich zu klein oder Spannung höher als erwartet | Bereich erhöhen oder geeignetes Gerät wählen |
| Negativer Wert bei DC | Messleitungen vertauscht | Rot und Schwarz prüfen, Polung korrigieren |
| Spannung scheint da zu sein, obwohl die Leitung eigentlich frei ist | Streuspannung oder kapazitive Einkopplung | Low-Z nutzen, Last prüfen oder mit geeignetem Prüfer gegenchecken |
| AC-Wert passt nicht zum realen Verhalten | Signal ist verzerrt und das Messgerät ist kein True-RMS-Typ | True-RMS-Messung verwenden |
Vor allem Streuspannung wird oft überschätzt. Ein hochohmiges Messgerät reagiert darauf empfindlich, obwohl unter Last kaum noch etwas übrig bleibt. Wenn ich so etwas vermute, verlasse ich mich nicht auf einen einzigen Blick, sondern nehme eine belastbarere Gegenprobe.
Bei Wechselspannung kommt noch hinzu, dass die Wellenform wichtig ist. Bei sauberen Sinuskurven ist vieles unkritisch, bei LED-Treibern, Dimmern oder Frequenzumrichtern liefert True RMS die deutlich bessere Grundlage. Das ist einer dieser Fälle, in denen die Physik den Unterschied zwischen grobem Eindruck und brauchbarem Messwert macht.
Woran ich den Messwert sofort auf Plausibilität prüfe
Nach der eigentlichen Messung frage ich mich immer zuerst, ob der Wert zum System passt. 5 V an USB, ungefähr 12,6 V an einer geladenen Autobatterie oder rund 230 V an der Steckdose sind schnell eingeordnet. Wenn der Messwert weit danebenliegt, suche ich zuerst den Fehler im Aufbau und nicht in der Anlage.
- Ist die richtige Messart gewählt, also AC oder DC?
- Steckt die schwarze Leitung wirklich in COM und die rote in V?
- Ist der Bezugspunkt korrekt, oder messe ich gegen den falschen Leiter?
- Sind die Messspitzen sauber aufgesetzt und der Kontakt stabil?
- Sind Batterie, Sicherung und Messleitungen des Geräts in Ordnung?
Gerade bei sicherheitsrelevanten Arbeiten verlasse ich mich nie auf eine einzelne Anzeige. Eine saubere Spannungsmessung ist immer Messwert plus Einordnung plus Gegenprobe, wenn es darauf ankommt. Genau diese Disziplin macht den Unterschied zwischen einem schnellen Blick und einer brauchbaren technischen Aussage.
