Eine Brennstoffzelle wandelt chemische Energie direkt in Strom und Wärme um, ohne den Umweg über eine klassische Verbrennung. Wer die Technik verstehen will, muss vor allem drei Dinge zusammenbringen: den elektrochemischen Ablauf, die Bauteile im Stack und die Frage, wann sich das System im Alltag wirklich lohnt. Ich gehe deshalb Schritt für Schritt durch die Funktionsweise und zeige danach, wie sich die wichtigen Typen, der Wirkungsgrad und die praktischen Grenzen einordnen lassen.
Die Technik arbeitet sauber, aber nur unter passenden Bedingungen wirklich effizient
- Wasserstoff wird an der Anode in Protonen und Elektronen getrennt; der Strom fließt über einen äußeren Stromkreis.
- Die Membran lässt nur Protonen durch und zwingt die Elektronen auf den Umweg über das Nutznetz.
- Als Produkte entstehen vor allem Wasser, Wärme und elektrische Energie, keine klassischen Verbrennungsgase.
- PEM-Zellen eignen sich für schnelle Lastwechsel und mobile Anwendungen, SOFCs eher für stationäre Systeme mit Wärmenutzung.
- Je nach Typ liegen elektrische Wirkungsgrade grob zwischen 40 und 90 Prozent, im KWK-Betrieb deutlich höher.
- Die größte praktische Hürde ist meist nicht die Zelle selbst, sondern die gesamte Wasserstoff- und Peripheriekette.
Wie eine Brennstoffzelle Strom erzeugt

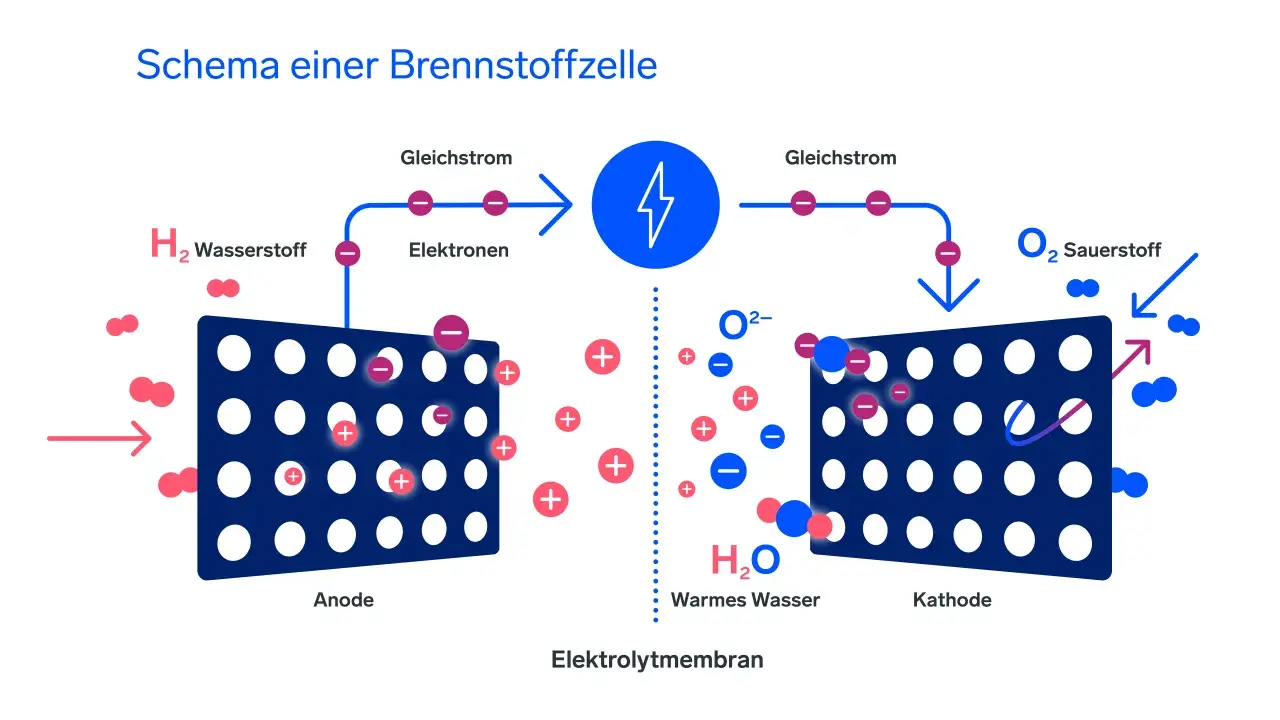

Das Grundprinzip ist einfach: An einer Seite wird Wasserstoff zugeführt, an der anderen Sauerstoff aus der Luft. In der Brennstoffzelle wird der Wasserstoff an der Anode in Protonen und Elektronen getrennt, und genau diese Trennung erzeugt den nutzbaren Strom. Die Protonen wandern durch die Membran, die Elektronen müssen den äußeren Stromkreis nehmen - dort entsteht die elektrische Leistung.
- An der Anode spaltet ein Katalysator die Wasserstoffmoleküle in Protonen und Elektronen.
- Die Membran lässt nur die Protonen passieren, nicht aber die Elektronen.
- Die Elektronen fließen über den äußeren Stromkreis und liefern dort Strom für Verbraucher oder Speicher.
- An der Kathode treffen Protonen, Elektronen und Sauerstoff zusammen und bilden Wasser.
- Zusätzlich entsteht Wärme, die je nach System genutzt oder abgeführt werden muss.
Gerade der letzte Punkt wird oft unterschätzt: Eine Brennstoffzelle ist kein "kalter" Stromgenerator, sondern immer auch ein Wärmeerzeuger. Bei einer PEM-Brennstoffzelle fällt das Wasser meist als flüssiges Produkt oder als Dampf an, abhängig von Temperatur und Betriebsführung. Damit ist das Grundprinzip klar; spannend wird es erst bei den Bauteilen, die diesen Ablauf stabil, dicht und effizient machen.

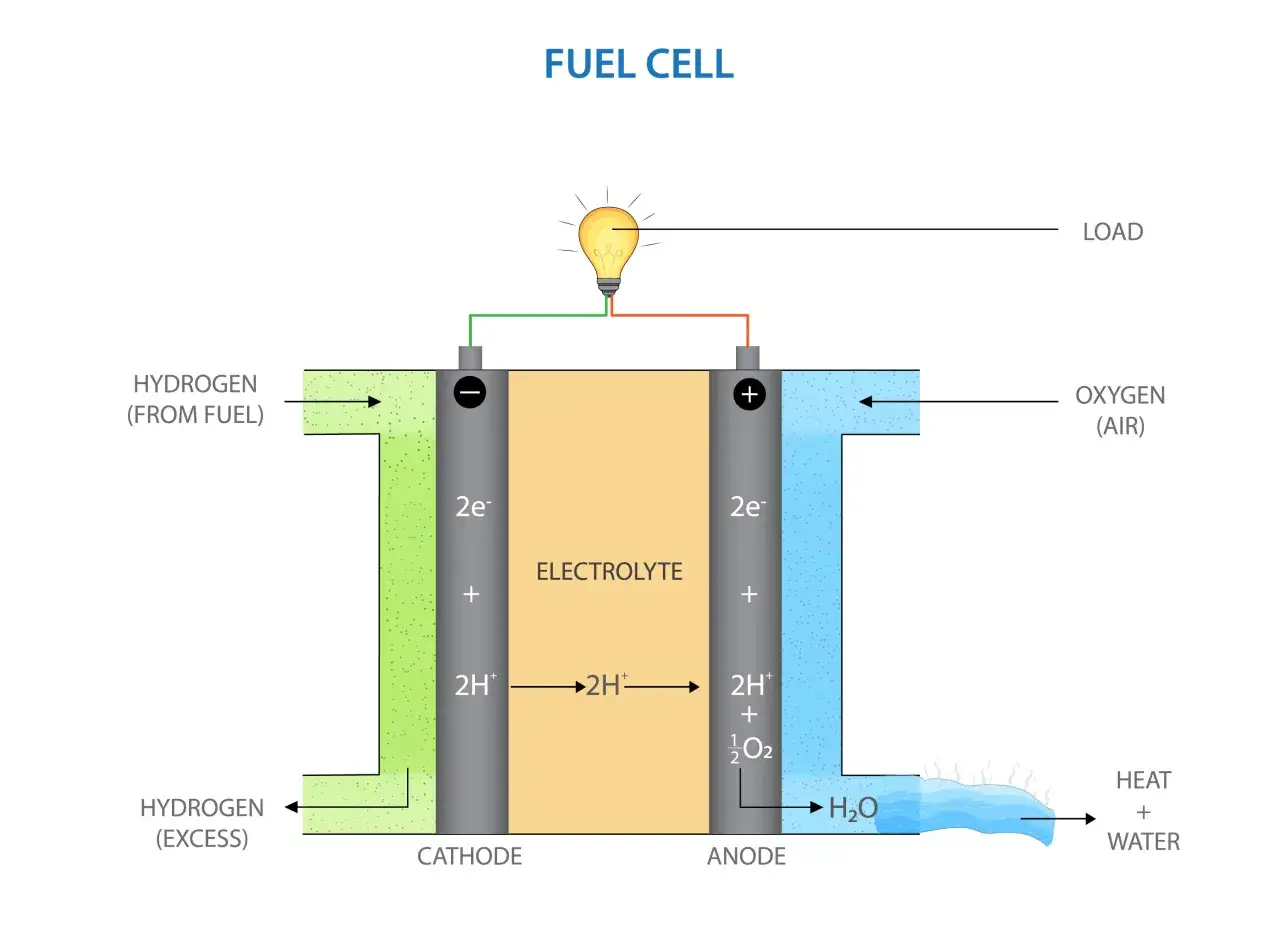

Aus welchen Bauteilen die Zelle lebt
Eine Brennstoffzelle ist kein Einzelteil, sondern ein fein abgestimmtes System. Die eigentliche Reaktionszone heißt Membran-Elektrodeneinheit, kurz MEA. Dort liegen die Schichten, in denen die Reaktion stattfindet, der Stofftransport organisiert wird und der elektrische Strom abgegriffen werden kann.
| Bauteil | Aufgabe | Warum es wichtig ist |
|---|---|---|
| Anode | Spaltet den Wasserstoff in Protonen und Elektronen. | Hier startet die eigentliche Stromerzeugung. |
| Membran | Leitet nur Protonen, nicht aber Elektronen. | Sie verhindert den Kurzschluss zwischen den Elektroden. |
| Katalysatorschicht | Beschleunigt die elektrochemische Reaktion, häufig auf Platinbasis. | Ohne sie wäre der Prozess bei normalen Temperaturen zu langsam. |
| Gasdiffusionslage | Verteilt die Gase gleichmäßig und transportiert Elektronen weiter. | Sie stabilisiert die Reaktionsfläche und hilft gegen lokale Überlastung. |
| Bipolarplatten | Führen Gase, leiten Strom und helfen bei Kühlung und Dichtung. | Sie prägen Druckverlust, Temperaturverhalten und Systemkompaktheit. |
| Stack | Viele Einzelzellen werden in Reihe geschaltet. | Erst der Stack liefert die Leistung, die für reale Anwendungen reicht. |
| Peripherie | Kompressoren, Pumpen, Kühler, Steuerung und Sensorik. | Sie entscheidet oft über Effizienz, Wartungsaufwand und Kosten. |
Wer nur auf die Zelle schaut, übersieht schnell, dass die Peripherie den Alltag oft stärker beeinflusst als das eigentliche Zellprinzip. Genau an diesen Teilen zeigt sich schon, warum es unterschiedliche Brennstoffzellentypen gibt und warum sie nicht beliebig austauschbar sind.
Warum PEM und SOFC unterschiedliche Aufgaben haben
In der Praxis dominieren zwei Familien: die PEM-Brennstoffzelle für niedrige Temperaturen und die SOFC für hohe Temperaturen. Das ist keine akademische Unterscheidung, sondern die Grundlage dafür, ob ein System schnell startet, viel Wärme liefert oder mit unterschiedlichen Brennstoffen arbeiten kann. Wer das einmal verstanden hat, liest die Technik sofort klarer.
| Typ | Typischer Temperaturbereich | Stärken | Typische Nutzung |
|---|---|---|---|
| PEMFC | etwa 60 bis 80 °C | Hohe Leistungsdichte, schneller Start, gute Dynamik, kompakt | PKW, Busse, Gabelstapler, mobile Stromversorgung, Notstrom |
| SOFC | mehrere hundert Grad bis etwa 1000 °C | Hoher elektrischer Wirkungsgrad, gute Wärmenutzung, Brennstoffflexibilität | Gebäude, Quartiere, netzferne Anlagen, größere stationäre Systeme |
Der Unterschied ist logisch: Niedrige Temperatur heißt meist bessere Dynamik und schnellere Reaktion auf Lastwechsel. Hohe Temperatur heißt oft mehr Spielraum bei der Wärmeauskopplung und bei der Brennstoffwahl, aber auch längere Aufheizzeiten und höhere Anforderungen an Werkstoffe. Daneben gibt es weitere Typen wie PAFC oder MCFC, die vor allem stationär interessant sind, im Alltag aber deutlich seltener im Fokus stehen. Wer nur zwei Begriffe behalten will, kann sich merken: PEM ist schnell und mobil, SOFC ist heiß und stationär.
Was Wirkungsgrad und Abwärme in der Praxis bedeuten
Eine aktuelle Fraunhofer-ISI-Übersicht aus 2026 nennt je nach Typ elektrische Wirkungsgrade von etwa 40 bis 90 Prozent; in Brennstoffzellen-Heizkraftwerken sind Gesamtwirkungsgrade bis ungefähr 90 Prozent möglich. Ich würde diese Zahl aber nie isoliert lesen, denn erst das Zusammenspiel von Lastprofil, Wärmenutzung und Brennstoffversorgung zeigt, ob ein System wirklich überzeugt.
Warum entstehen trotzdem Verluste? Weil auch eine Brennstoffzelle nicht ohne Reibungsverluste der Elektrochemie auskommt. Typisch sind drei Stellen, an denen Leistung "liegen bleibt":
- Aktivierungsverluste entstehen, weil die Reaktion an den Elektroden nicht sofort perfekt läuft.
- Ohmsche Verluste entstehen durch Widerstände in Membran, Kontakten und Leitstrukturen.
- Stofftransportverluste treten auf, wenn bei hoher Last zu wenig Reaktionsgas ankommt oder Produkte nicht schnell genug abgeführt werden.
- Hilfssysteme wie Kompressoren, Pumpen oder Kühler brauchen ebenfalls Energie und senken den Systemwirkungsgrad.
Gerade in stationären Anlagen ist die Wärmenutzung deshalb kein Nebeneffekt, sondern Teil des Konzepts. Wenn Strom und Wärme gleichzeitig gebraucht werden, arbeitet die Technik deutlich sinnvoller als in einem rein elektrischen Szenario. Genau deshalb ist die Frage nach Wirkungsgrad immer auch eine Frage nach dem konkreten Einsatzfall, nicht nur nach der Zelle selbst.
Warum eine Brennstoffzelle keine Batterie ist
Dieser Unterschied wird oft verwischt, dabei ist er zentral. Eine Batterie speichert elektrische Energie, eine Brennstoffzelle wandelt zugeführten Brennstoff in elektrische Energie um. Das klingt nach einer Feinheit, entscheidet in der Praxis aber über Reichweite, Lade- oder Betankungslogik und über die gesamte Systemarchitektur.
| Kriterium | Brennstoffzelle | Batterie |
|---|---|---|
| Prinzip | Wandelt einen Brennstoff kontinuierlich in Strom um | Speichert Strom und gibt ihn bei Bedarf wieder ab |
| Betrieb | Läuft, solange Brennstoff und Luft nachgeliefert werden | Ist durch den Ladezustand begrenzt |
| Stärken | Lange Laufzeiten, kurze Betankung, gut für Dauerleistung | Einfaches System, hohe Effizienz, breite Infrastruktur |
| Schwächen | Wasserstoff- oder Reformierkette, Peripherie, Kosten | Gewicht und Ladezeit bei großer Reichweite oder Dauerlast |
In vielen realen Anlagen ist die beste Lösung übrigens nicht "entweder oder", sondern ein Hybrid: Die Brennstoffzelle liefert die Grundlast, eine Batterie fängt Leistungsspitzen ab. Genau so bekommt man ein ruhiges, robustes System, ohne die Brennstoffzelle unnötig zu überlasten. Von dort ist der Schritt zur realen Nutzung nicht mehr weit, aber man muss die Rahmenbedingungen sauber mitdenken.
Worauf ich bei Brennstoffzellenprojekten zuerst achte
Wenn ich ein Projekt bewerte, schaue ich zuerst nicht auf Werbeversprechen, sondern auf fünf ganz konkrete Fragen:
- Wie kommt der Brennstoff ins System? Reiner Wasserstoff, reformiertes Gas oder eine andere Versorgung verändern Aufwand und Kosten deutlich.
- Wie sieht das Lastprofil aus? Wer schnelle Sprünge und häufige Wechsel braucht, stellt andere Anforderungen als ein stationärer Dauerbetrieb.
- Kann die Abwärme genutzt werden? Ohne Wärmenutzung verschenkt man einen großen Teil des Potenzials.
- Wie kritisch sind Startverhalten und Temperaturbereich? Vor allem PEM-Systeme reagieren empfindlich auf Kälte, SOFCs auf langsame Aufheizung.
- Wie hoch ist der Wartungs- und Integrationsaufwand? Dichtheit, Gasreinheit, Sensorik und Peripherie sind keine Randthemen, sondern oft die eigentliche Hürde.
Für Deutschland ergibt sich daraus ein recht klares Bild: PEM-Systeme passen gut, wenn schnelle Verfügbarkeit und hohe Dynamik zählen, etwa in Fahrzeugen, Gabelstaplern oder bei Notstrom. SOFC-Systeme sind dort stark, wo stationär Strom und Wärme zusammen gebraucht werden, etwa in Gebäuden, Quartieren oder netzfernen Anlagen. Die beste Brennstoffzelle ist also nicht die mit der höchsten Zahl auf dem Papier, sondern die, deren Betriebsprofil zum Einsatzfall passt.
Wer das im Blick behält, liest die Technik deutlich nüchterner, erkennt ihre echten Stärken schneller und vermeidet die typischen Fehlannahmen, die Brennstoffzellen entweder zu optimistisch oder zu vorsichtig erscheinen lassen.
