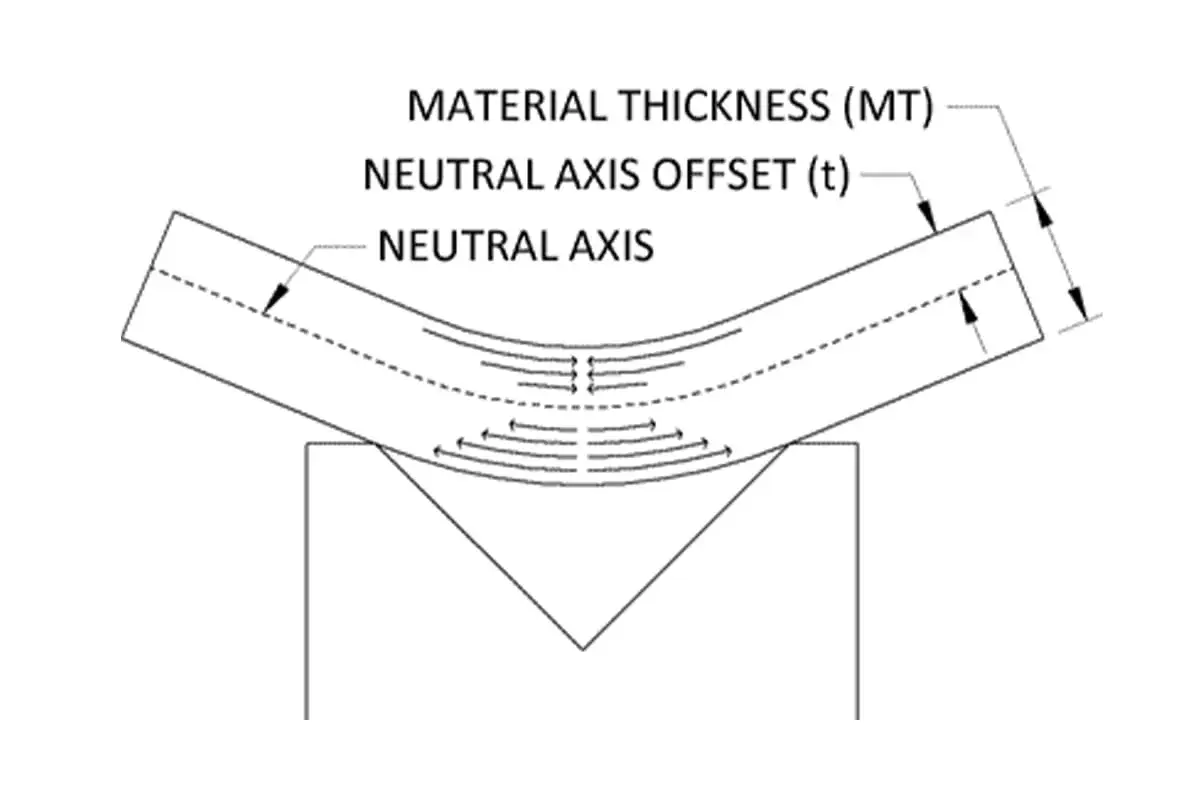

Die Bewertung mehrachsiger Spannungszustände entscheidet oft darüber, ob ein Bauteil im elastischen Bereich bleibt oder lokal plastisch nachgibt. Die von-Mises-Spannung reduziert Normal- und Schubspannungen auf eine Vergleichsgröße, die sich direkt mit der Streckgrenze aus dem Zugversuch abgleichen lässt. Genau deshalb ist sie in der Mechanik, im Maschinenbau und in der FEM so wichtig, wenn ich Belastungen nicht nur sehen, sondern belastbar einordnen will.
Die wichtigsten Punkte auf einen Blick
- Die Vergleichsspannung ist eine Ersatzgröße. Sie fasst einen komplexen Spannungszustand zu einer einzigen Zahl zusammen.
- Für duktile Metalle ist der Vergleich mit der Streckgrenze der Standardfall. Darum taucht der Wert so häufig in der Auslegung auf.
- In dünnen Bauteilen reicht oft die ebene Spannungsannahme. Für den Raumzustand braucht man die vollständige 3D-Formel.
- Ein kleiner Wert garantiert noch keine Unkritikalität. Kerben, Ermüdung, Temperatur und Kontakt können trotzdem dominieren.
- Für spröde oder stark anisotrope Werkstoffe sind zusätzliche Kriterien nötig. Die Kennzahl allein reicht dort oft nicht aus.
Was die Vergleichsspannung physikalisch aussagt
Ich lese den Wert nicht als echte Spannung in einer einzelnen Richtung, sondern als mathematische Ersatzgröße. Die Idee dahinter ist einfach: Ein komplexer, mehrachsiger Spannungszustand soll so auf eine Zahl reduziert werden, dass ich ihn mit der Streckgrenze aus dem einachsigen Zugversuch vergleichen kann. Genau das macht die von-Mises-Spannung so praktisch.
Der Kern der Methode ist die Trennung zwischen Volumenänderung und Formänderung. Für das Fließen duktiler Metalle ist vor allem die Formänderung relevant, nicht der reine hydrostatische Druck. Deshalb kann ein Bauteil unter hohem gleichmäßigem Druck stehen und trotzdem eine kleine Vergleichsspannung haben, solange die Schubanteile fehlen.
Für die Praxis heißt das: Wenn ich prüfen will, ob Stahl, Aluminium oder eine ähnliche Legierung plastisch zu fließen beginnt, ist diese Kennzahl meist der schnellste und sauberste erste Check. Bei spröden Werkstoffen oder Faserverbunden denke ich jedoch sofort weiter, weil dort andere Versagensbilder dominieren. Aus genau diesem Grund lohnt sich jetzt der Blick auf die Berechnung.
So berechne ich den Wert aus Spannungsanteilen
Es gibt zwei übliche Wege: über die Hauptspannungen oder direkt über die Komponenten des Spannungstensors. In FEM-Postprozessoren sehe ich meist die zweite Variante, in der Handrechnung oft die erste. Beide liefern denselben Wert, wenn man sauber rechnet.
Berechnung über die Hauptspannungen
Für die drei Hauptspannungen σ1, σ2 und σ3 lautet die Formel:
σv = √(1/2 · [(σ1 − σ2)² + (σ2 − σ3)² + (σ3 − σ1)²])
Der Vorteil dieser Form liegt auf der Hand: Es zählt nur der Unterschied zwischen den Hauptspannungen. Gleiche Zug- oder Druckanteile in allen Richtungen heben sich heraus. Genau dadurch wird klar, warum der hydrostatische Anteil für das Fließen duktiler Metalle kaum eine Rolle spielt.
Lesen Sie auch: NiMH Akkus - Wann sie sich wirklich lohnen & wie sie halten
Berechnung über die Komponenten aus der FEM
Wenn ich mit σx, σy, σz sowie τxy, τyz und τzx arbeite, nutze ich meist die kompakte 3D-Form:
σv = √(σx² + σy² + σz² − σxσy − σyσz − σzσx + 3(τxy² + τyz² + τzx²))
Für dünne Bleche genügt häufig der ebene Spannungszustand mit σz = 0 und τyz = τzx = 0. Dann wird daraus die bekannte Kurzform:
σv = √(σx² − σxσy + σy² + 3τxy²)
Ein kurzer Plausibilitätscheck hilft mir in jedem Projekt: Bei reiner Schubbeanspruchung gilt σv = √3 · τ. Daraus folgt umgekehrt, dass Fließen im reinen Schub bei etwa τ ≈ 0,577 · σy einsetzt. Wenn dieser Grenzfall im Kopf nicht aufgeht, stimmt meist etwas im Rechenweg nicht.
Ein Zahlenbeispiel macht das greifbar: Bei σx = 120 MPa, σy = 30 MPa und τxy = 45 MPa ergibt sich σv ≈ 133 MPa. Liegt die Streckgrenze des Materials bei 235 MPa, bleibt noch Reserve, aber keine große. Ich schaue dann nicht nur auf den Zahlenwert, sondern sofort auch auf Kerben, Lastwechsel und Fertigungseinflüsse. Darum geht es im nächsten Schritt.
Wie ich das Ergebnis richtig bewerte
Der entscheidende Vergleich ist fast immer derselbe: Vergleichsspannung gegen Streckgrenze. Ist σv kleiner als die Streckgrenze, erwarte ich bei einem duktilen Werkstoff zunächst elastisches Verhalten. Ist der Wert gleich oder größer, beginnt das Material lokal zu fließen.
In der Konstruktion arbeite ich deshalb oft mit einer Sicherheitszahl N = Rp0,2 / σv oder, wenn das Material nur einen anderen Grenzwert liefert, mit dem jeweils passenden Nachweiswert. Eine Sicherheitszahl von 1,5 bis 2,0 ist in vielen statischen Maschinenbau-Fällen ein brauchbarer Orientierungsbereich, aber kein Automatismus. Bei dynamischer Belastung, Temperatur oder Kerbwirkung muss ich sauberer rechnen.
Ein wichtiger Stolperstein: Ein kleiner Vergleichsspannungswert bedeutet nicht automatisch, dass das Bauteil unkritisch ist. Risse durch Wechselbeanspruchung, Kontaktpressung, lokale Plastifizierung an einer Ecke oder Kriechverhalten bei Wärme tauchen in dieser einen Zahl nicht vollständig auf. Ich nutze den Wert daher als sehr guten Filter, nicht als alleinige Wahrheit.
Besonders nützlich ist die Größe bei der Frage, wo ein Bauteil zuerst nachgibt. In einer Welle mit Biegung und Torsion oder in einer Halterung mit Zug und Scherung sagt mir die Verteilung der Vergleichsspannung oft schneller, wo ich Material wegnehmen oder Verstärkungen setzen sollte, als ein Blick auf einzelne Komponenten. Genau deshalb ist sie in der frühen Auslegung so beliebt.
Von Mises, Tresca und Hauptspannung im direkten Vergleich
Ich entscheide hier nicht nach Geschmack, sondern nach Werkstoff und Ziel der Rechnung. Für zähe Metalle ist der von-Mises-Ansatz meist die naheliegende Wahl; Tresca ist konservativer; die Hauptspannungshypothese passt besser zu spröderen Materialien, bei denen Zugspannungen und Rissbildung dominieren.
| Kriterium | Typische Anwendung | Vorteil | Nachteil |
|---|---|---|---|
| Von Mises | Duktile Metalle, erste Auslegung, FEM | Guter Standard für Fließbeginn, gut vergleichbar mit der Streckgrenze | Weniger direkt für spröde Werkstoffe oder stark richtungsabhängige Materialien |
| Tresca | Wenn ich konservativer prüfen will | Meist etwas sicherer; je nach Spannungszustand bis rund 17 % höher | Oft grober und in der Auswertung weniger glatt als die Mises-Hypothese |
| Hauptspannung | Spröde Werkstoffe, Riss- und Bruchbetrachtung | Zeigt Zugspitzen sehr direkt | Für duktiles Fließen allein oft nicht die beste Beschreibung |
Wenn ich im Entwurf nur eine schnelle, belastbare Abschätzung brauche, starte ich meist mit Von Mises. Muss ich konservativer sein oder will ich auf Nummer sicher gehen, ziehe ich Tresca als Gegencheck heran. Bei Glas, Gusseisen oder anderen spröden Werkstoffen ist dagegen die größte Hauptspannung oft der wichtigere Blickwinkel. Mit dieser Einordnung vermeide ich schon viele Fehlinterpretationen, die in der Praxis unnötig Zeit kosten.
Typische Fehler, die in der Praxis teuer werden
- Ich vergleiche mit der falschen Kennzahl. Für elastisch-plastische Nachweise ist meist die Streckgrenze relevant, nicht die Zugfestigkeit.
- Ich nehme lokale Spitzen blind für bare Münze. Scharfe Kanten, Punktlasten und starre Lager erzeugen in der FEM oft Singularitäten oder künstliche Peaks.
- Ich setze den ebenen Spannungszustand voraus, obwohl er nicht gilt. Dicke Bauteile brauchen oft die 3D-Betrachtung.
- Ich verwende den Wert für spröde Werkstoffe ohne Zusatzkriterium. Dann kann die Auslegung am eigentlichen Versagensmechanismus vorbeigehen.
- Ich ignoriere Einheiten und Vorzeichen. MPa, N/mm² und Pa sind nicht automatisch austauschbar, wenn die Rechnung nicht durchgängig geführt ist.
- Ich bewerte nur einen Lastfall. Wechselnde Lasten, Montagezustände und Temperaturspitzen verändern die Aussage deutlich.
Der häufigste Fehler ist aus meiner Sicht nicht die falsche Formel, sondern die falsche Interpretation. Ein sauberer Rechenwert kann trotzdem irreführend sein, wenn das Modell die Realität zu grob beschreibt. Deshalb lohnt sich immer ein zweiter Blick auf Randbedingungen und Lastpfade.
Wann die Methode stark ist und wo ich vorsichtig werde
Die Größe funktioniert besonders gut bei isotropen, duktilen Werkstoffen unter statischer oder langsam veränderlicher Belastung. Genau dort ist die Annahme, dass Fließen mit der Schub- und Formänderung zusammenhängt, meist sehr brauchbar.
Weniger überzeugend wird das Kriterium bei Faserverbundwerkstoffen, stark richtungsabhängigen Metallen, großen Plastifizierungen, Kriechen oder komplexen Kontaktproblemen. Dann reicht eine einzelne Vergleichsspannung oft nicht mehr aus, weil das Versagensverhalten von Richtung, Schädigungsart oder Zeit abhängt.
| Anwendungsfall | Einschätzung | Warum |
|---|---|---|
| Duktile Metalle | Sehr gut | Einzelwert passt gut zur Fließgrenze |
| Spröde Werkstoffe | Nur eingeschränkt | Hauptspannung oder Bruchkriterium oft wichtiger |
| Faserverbunde | Nur mit Zusatznachweisen | Richtungseffekte dominieren |
| Dynamik und Ermüdung | Als erster Check nützlich | Allein nicht ausreichend |
Meine Faustregel ist simpel: Je näher das Materialverhalten an „duktil, homogen, isotrop“ liegt, desto besser taugt die Kennzahl. Je stärker Richtung, Zeit oder Rissbildung das Ergebnis prägen, desto mehr braucht es zusätzliche Nachweise. Genau daraus ergibt sich die Art, wie ich Projekte am Ende bewerte.
Welche Entscheidungen ich aus dem Wert im Entwurf ableite
Wenn die Vergleichsspannung passt, ist die Arbeit noch nicht vorbei. Erst dann frage ich, ob ich die Wandstärke reduzieren, eine Kerbe entschärfen, das Material wechseln oder den Lastpfad ändern kann. Der Wert zeigt mir also nicht nur „bestanden“ oder „nicht bestanden“, sondern oft direkt den Hebel für die nächste Verbesserung.
- Nahe an der Streckgrenze → Geometrie, Material oder Lastfall neu prüfen.
- Lokale Peaks an scharfen Kanten → Modell und Bauteilgeometrie getrennt betrachten.
- Gute Reserve, aber hohe Wechselbelastung → Ermüdungsnachweis ergänzen.
- Unklarer Werkstoff → Nicht blind auf den Einzahlwert verlassen, sondern das Versagensmodell schärfen.
Für mich ist das der eigentliche Mehrwert des Kriteriums: Es schafft Ordnung in einem komplexen Spannungsfeld und macht Entscheidungen vergleichbar. Wer es korrekt einsetzt, bekommt keine bloße Zahl, sondern eine belastbare Grundlage für Konstruktion, Auslegung und spätere Optimierung.
