Ein Transistor wirkt äußerlich unscheinbar, innen ist er aber präzise geschichtet. Ich trenne den Aufbau deshalb zuerst nach Transistortyp, weil Bipolartransistor und MOSFET intern unterschiedlich funktionieren. Wer Dotierung, Sperrschichten und Anschlüsse versteht, liest Schaltpläne und Datenblätter deutlich sicherer.
Die innere Schichtenfolge entscheidet über Funktion und Einsatz
- Ein Transistor ist kein einheitlicher Block, sondern ein gezielt dotierter Halbleiteraufbau mit klaren Zonen.
- Beim Bipolartransistor bestimmen Emitter, Basis und Kollektor die Stromverstärkung über zwei pn-Übergänge.
- Beim MOSFET steuert das isolierte Gate einen leitenden Kanal zwischen Source und Drain.
- Gehäuse und Chip sind nicht dasselbe: Die äußere Bauform sagt wenig über die innere Schichtstruktur aus.
- Für die Praxis zählen vor allem Schaltverhalten, Eingangswiderstand, Verlustleistung und Temperaturverhalten.
Warum der innere Aufbau wichtiger ist als die Gehäuseform
Ich trenne bei einem Transistor immer zuerst zwischen Gehäuse, Chip und Funktion. Ein TO-92, SOT-23 oder TO-220 sagt etwas über Bauform, Anschlussart und Wärmeabfuhr aus, aber noch nichts über die eigentliche Schichtenfolge im Silizium. Genau dort entsteht die elektrische Wirkung: durch gezielte Dotierung, dünne Grenzbereiche und kontrollierte Ladungsträgerbewegung.
Das ist auch der Punkt, an dem viele Missverständnisse anfangen. Wer nur auf das sichtbare Bauteil schaut, hält schnell alle Transistoren für „ähnlich aufgebaut“, obwohl sich die innere Struktur je nach Typ deutlich unterscheidet. Für das technische Verständnis ist deshalb wichtiger, ob ein Bauteil bipolar oder als Feldeffekttransistor arbeitet. Wer diese Trennung im Kopf hat, versteht den weiteren Aufbau deutlich leichter.
So ist ein bipolarer Transistor geschichtet

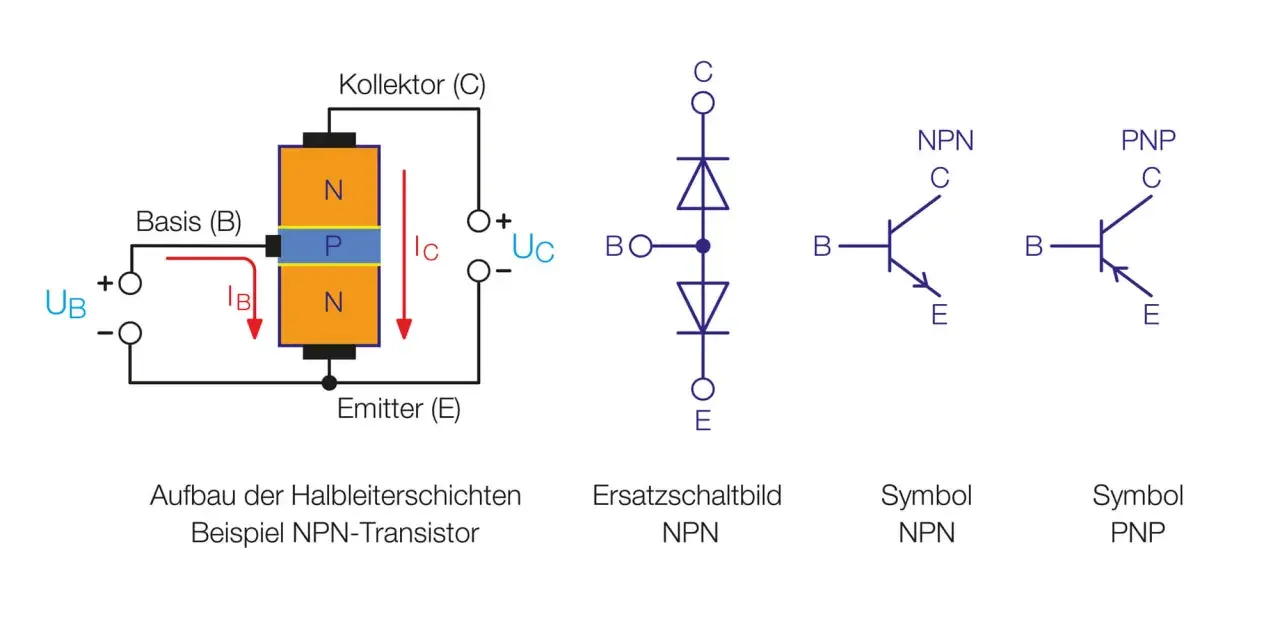

Der bipolare Transistor besteht aus drei Halbleiterschichten und zwei pn-Übergängen. In der npn-Variante liegt zwischen zwei n-dotierten Bereichen eine sehr dünne p-dotierte Basisschicht; bei pnp ist es genau umgekehrt. Diese asymmetrische Schichtenfolge ist kein Zufall, sondern die eigentliche Voraussetzung dafür, dass der Transistor verstärken kann.
- Emitter: stark dotiert, damit viele Ladungsträger in das Bauteil eingespeist werden.
- Basis: sehr dünn und schwächer dotiert, damit sie nur wenig Ladungsträger „verbraucht“.
- Kollektor: sammelt die Ladungsträger ein und ist für die Lastseite ausgelegt.
Die Basis ist der kritischste Bereich. Sie muss so dünn sein, dass nur ein kleiner Steuerstrom nötig ist und trotzdem genügend Ladungsträger vom Emitter zum Kollektor gelangen. Genau daraus ergibt sich die typische Verstärkung eines BJT. Ich sehe darin den Kern des klassischen Transistoraufbaus: nicht „mehr Material“, sondern eine präzise abgestimmte Schichtfolge.
Wichtig ist auch die Richtung der Dotierung. Emitter und Kollektor sind nicht einfach zwei gleichwertige Enden mit unterschiedlichem Namen. Der Emitter ist auf Einspeisung optimiert, die Basis auf Steuerung und der Kollektor auf das Aufnehmen der Ladungsträger. Damit ist der Bipolartransistor schon von innen her asymmetrisch aufgebaut, und genau diese Asymmetrie erklärt sein Verhalten im Betrieb.
Wie ein MOSFET innen aufgebaut ist

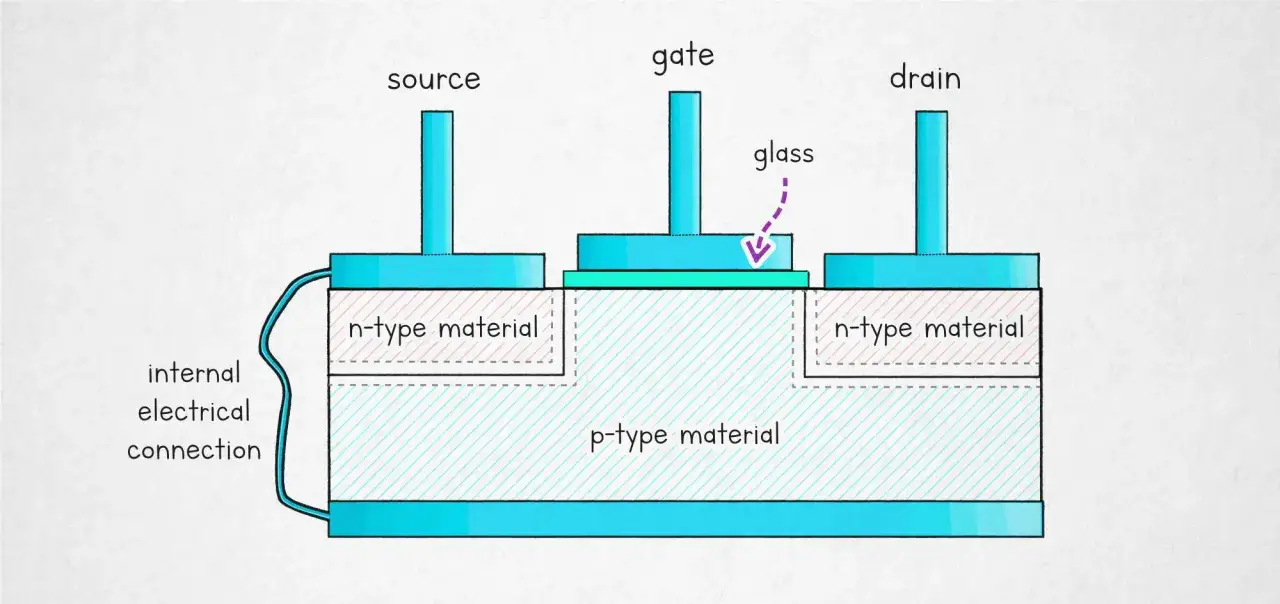

Beim MOSFET sieht die innere Struktur anders aus. Hier sitzen Source und Drain in zwei stark dotierten Regionen, während das Gate elektrisch durch ein dünnes Isolationsmaterial vom Halbleiter getrennt ist. Diese Isolation ist der entscheidende Unterschied zum Bipolartransistor: Das Gate steuert den Strom nicht über einen Einspeisestrom, sondern über ein elektrisches Feld.
Aus dieser Struktur entsteht der Kanal zwischen Source und Drain erst dann, wenn am Gate eine passende Spannung anliegt. Ohne diese Spannung bleibt der Bereich unter dem Gate nicht leitfähig genug, mit Spannung bildet sich ein leitender Inversionskanal. Genau deshalb gilt der MOSFET als spannungsgesteuertes Bauelement.
- Gate: Steuerkontakt, der praktisch keinen Gleichstrom ziehen soll.
- Source: Anschluss, über den die Ladungsträger in den Kanal gelangen.
- Drain: Anschluss, über den die Ladungsträger wieder abfließen.
- Body/Substrat: Grundmaterial des Chips, das den inneren Aufbau mitprägt.
Ein Punkt wird oft unterschätzt: die Body-Diode. Sie entsteht aus dem inneren Halbleiteraufbau und ist kein „Zusatzteil“ am Gehäuse. Deshalb lässt sich ein MOSFET nicht beliebig mit Source und Drain vertauschen, auch wenn die äußere Symbolik manchmal einen symmetrischen Eindruck vermittelt. Das ist in der Praxis wichtig, vor allem bei Leistungsstufen und Schaltungen mit Rückstrompfaden.
Der MOSFET zeigt damit eine andere Logik als der Bipolartransistor, aber das Grundprinzip bleibt gleich: Erst die Schichtenfolge macht die Funktion möglich. Darauf baut der nächste Unterschied auf, nämlich die Dotierung und die Grenzflächen zwischen den Bereichen.
Warum Dotierung und Sperrschichten alles entscheiden
Dotierung bedeutet, dass reinem Silizium gezielt Fremdatome zugesetzt werden, um die Zahl der freien Ladungsträger zu verändern. Dadurch entstehen n-dotierte Bereiche mit Elektronenüberschuss und p-dotierte Bereiche mit Elektronenmangel. Treffen diese Zonen aufeinander, bildet sich eine Sperrschicht, also ein Bereich mit stark eingeschränkter Beweglichkeit der Ladungsträger.
| Begriff | Was er bedeutet | Warum er im Transistor zählt |
|---|---|---|
| Dotierung | Gezielte Veränderung des Halbleiters durch Fremdatome | Erzeugt die funktionsfähigen Zonen im Chip |
| pn-Übergang | Grenze zwischen p- und n-dotiertem Material | Bildet die steuerbare Schicht zwischen leitend und sperrend |
| Sperrschicht | Bereich mit wenig beweglichen Ladungsträgern | Bestimmt, ob Strom fließen kann oder blockiert wird |
| Inversionskanal | Leitfähige Schicht unter dem Gate beim MOSFET | Macht aus dem isolierten Aufbau einen schaltbaren Strompfad |
Genau diese Begriffe klingen in Lehrbüchern oft abstrakt, sind aber im Kern ziemlich greifbar. Ich merke mir immer: Ohne Dotierung kein Transistor, ohne Grenzfläche keine Steuerung. Der Baustein funktioniert nicht trotz, sondern wegen seiner unterschiedlichen Zonen. Aus dieser Logik ergibt sich auch der direkte Vergleich zwischen Bipolartransistor und MOSFET.
Bipolartransistor und MOSFET im direkten Vergleich
Für die Praxis ist der Vergleich oft hilfreicher als eine reine Einzelbeschreibung. Beide Bauteile sind Transistoren, aber ihr innerer Aufbau führt zu sehr unterschiedlichen Stärken. Der eine ist stromgesteuert und stark in der analogen Verstärkung, der andere ist spannungsgesteuert und besonders effizient beim Schalten.
| Merkmal | Bipolartransistor | MOSFET |
|---|---|---|
| Steuerprinzip | Basisstrom steuert den Kollektorstrom | Gatespannung steuert den Kanal |
| Innere Struktur | Drei dotierte Schichten mit zwei pn-Übergängen | Isoliertes Gate, Source/Drain im Substrat, leitender Kanal bei Ansteuerung |
| Eingangsverhalten | Benötigt Steuerstrom | Sehr hochohmiger Eingang |
| Typische Stärke | Verstärkung und lineare Stufen | Effizientes Schalten und geringe Ansteuerverluste |
| Typische Grenze | Mehr Ansteuerleistung nötig | Empfindlich gegen Gate-Überspannung und ESD |
Ich halte diese Gegenüberstellung für nützlich, weil sie die Struktur unmittelbar mit dem Einsatz verbindet. Wer die Schichtenfolge versteht, kann meist schon abschätzen, ob ein Bauteil eher für Verstärkung, Logik oder Leistungsschalten taugt. Damit ist die Strukturfrage im Kern beantwortet, aber für den Alltag fehlt noch eine wichtige Ebene: das Gehäuse und die Art, wie der Chip verpackt wird.
Gehäuse und Chip sind nicht dasselbe
Ein häufiger Denkfehler besteht darin, das sichtbare Gehäuse mit dem eigentlichen Aufbau gleichzusetzen. Das ist technisch falsch. Das Gehäuse schützt den Chip, stellt die Anschlüsse nach außen bereit und hilft bei der Wärmeableitung, sagt aber nur begrenzt etwas über die innere Struktur aus.
Deshalb können sich Transistoren mit ähnlicher Bauform intern stark unterscheiden. Ein kleines Kunststoffgehäuse kann einen Signaltransistor enthalten, während ein größeres Leistungsgehäuse für hohe Ströme und bessere Kühlung ausgelegt ist. Die äußere Hülle ist also die mechanische und thermische Ebene, nicht die elektrische Schichtenfolge.
- Pinbelegung: Zeigt, welcher Anschluss welche Funktion hat.
- Thermische Kennwerte: Sagen, wie gut Verlustwärme abgeführt wird.
- Spannungs- und Stromgrenzen: Bestimmen den zulässigen Einsatzbereich.
- Interne Verschaltung: Zeigt etwa, ob Body und Source intern verbunden sind.
Wer diese Ebenen sauber trennt, liest auch Datenblätter schneller und vermeidet Fehlverdrahtungen. Genau dort steckt in der Praxis oft der Unterschied zwischen einem funktionierenden Aufbau und einer Schaltung, die nur auf dem Papier plausibel wirkt.
Was ich beim Blick auf einen Transistor immer zuerst prüfe
Wenn ich einen Transistor technisch einordne, gehe ich in drei Schritten vor. Erstens: Ist es ein bipolarer Transistor oder ein MOSFET? Zweitens: Welche Anschlüsse sind vorhanden und wie sind sie intern aufgebaut? Drittens: Passt die Struktur zum geplanten Einsatz, also zu Schalten, Verstärken oder Leistungselektronik?
- Typ: BJT oder MOSFET, weil davon die Steuerung abhängt.
- Aufbau: Schichten, Dotierung und Sperrbereiche, weil sie das Verhalten bestimmen.
- Belastung: Spannung, Strom und Verlustleistung, weil der Aufbau nur innerhalb dieser Grenzen sinnvoll arbeitet.
Wenn diese drei Fragen beantwortet sind, ist der innere Aufbau nicht mehr abstrakt, sondern technisch nutzbar. Genau das ist für mich der praktische Wert hinter dem Transistoraufbau: Er erklärt nicht nur, wie das Bauteil aussieht, sondern warum es in einer Schaltung so reagiert, wie es reagiert.
